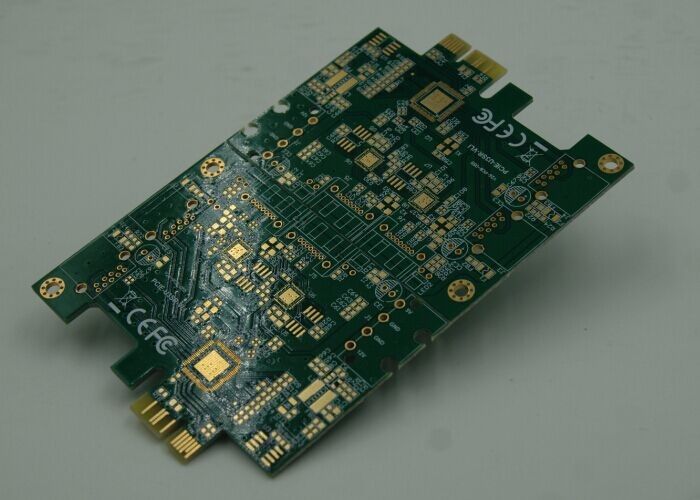

Plaque de câblage imprimée double face pour les exigences de tolérance étroite

Description du produit:

Le circuit imprimé double face, également connu sous le nom de circuit imprimé double face ou PCB double face, est un composant essentiel de l'électronique moderne, permettant des circuits complexes dans un facteur de forme compact.Ce type de carte de circuit imprimé est caractérisé par la présence de couches de cuivre conducteur des deux côtés, ce qui permet une densité de traces plus élevée et une fonctionnalité accrue par rapport aux PCB à une seule face.,y compris l'électronique grand public, les télécommunications, les dispositifs médicaux, les systèmes automobiles et les commandes industrielles.

Notre carte imprimée double face se distingue sur le marché par sa construction méticuleuse et l'utilisation de matériaux de haute qualité.un stratifié époxy renforcé de verre résistant à la flamme, reconnu dans l'industrie pour ses excellentes propriétés mécaniques et thermiquesLe matériau FR-4 assure que la carte a l'intégrité structurelle pour résister à diverses contraintes environnementales, ainsi que la stabilité thermique requise pour des performances électriques fiables.

Les PCB à double face que nous fabriquons ont une épaisseur de PCB standard de 1,6 mm, qui est la spécification la plus courante et offre un équilibre satisfaisant entre résistance et flexibilité.Cette épaisseur est largement acceptée dans l'industrie, ce qui rend ces panneaux adaptés à un large éventail de boîtiers et de boîtiers sans nécessité de personnalisation.

La finition de surface est un aspect essentiel de la fabrication de PCB car elle protège les circuits en cuivre exposés et assure la soudabilité.Notre carte imprimée double face est disponible avec une variété de finitions de surface pour répondre à diverses exigencesLes options incluent le nivellement par soudage à l'air chaud (HASL), l'immersion en or au nickel sans électro (ENIG), l'immersion en étain, l'immersion en argent, le doigt en or et les conservateurs organiques de soudabilité (OSP).Chacune de ces finitions présente ses propres avantages., du HASL robuste et rentable à l'ENIG sans plomb et hautement fiable, et la sélection peut être adaptée aux besoins de l'application spécifique.

L'esthétique et la fonctionnalité vont de pair dans la conception de PCB, et la couche de sérigraphie est cruciale pour les deux.et jauneCes options permettent d'imprimer des légendes claires, y compris des désignations de composants, des points de test et des symboles d'avertissement, ce qui facilite l'assemblage et le dépannage.

La résistance à la soudure du PCB double plaqué, également connue sous le nom de masque de soudure, est disponible dans la couleur verte traditionnelle.La couche de résistance à la soudure est appliquée sur la carte pour protéger le cuivre de l'oxydation et pour empêcher la formation de ponts de soudure pendant le processus d'assemblageLe masque de soudure vert offre un excellent contraste avec la sérigraphie, ce qui facilite la lecture des marquages de la carte par les techniciens lors de l'assemblage et des essais.

Notre engagement envers la qualité garantit que chaque PCB à double face que nous produisons est rigoureusement testé pour ses performances électriques, son adhésion aux spécifications de conception et sa durabilité.Pour la fabrication de prototypes ou la production en sérieNos PCB sont fabriqués pour offrir une fiabilité et des performances sur lesquelles nos clients peuvent compter.Nous pouvons répondre à la fois aux exigences de conception standard et personnalisées, offrant une solution polyvalente pour les projets électroniques nécessitant l'efficacité et la complexité d'une carte imprimée double face.

Caractéristiques:

• Nom du produit: PCB à double face
• Mot clé: PCB à deux couches
• Finition de surface: HASL, ENIG, étain par immersion, argent par immersion, doigt en or, OSP
• Caractéristique: E-test à 100%
• Écrans de soie: blanc, noir, jaune
• Couleur: vert, bleu, jaune
• Carton imprimé à double face
• Circuits imprimés à double face
• PCB à double revêtement

Paramètres techniques:

Applications:

Le PCB à deux couches, également connu sous le nom de carte de câblage imprimé double face, est un composant essentiel de l'électronique moderne.il offre une interconnexion de précision et de haute densitéLe poids du cuivre sur ces planches peut varier de 1 à 6 onces, ce qui permet une flexibilité de la capacité de charge actuelle et de la résistance mécanique.Disponible dans des couleurs résistantes à la soudure visuellement distinctes telles que le vertCes panneaux sont non seulement fonctionnels, mais aussi facilement identifiables lors des processus d'assemblage et d'essai.

L'une des applications les plus courantes pour les circuits imprimés à double face de 1,5 m est dans l'électronique grand public.La double face de ces PCB permet aux concepteurs de créer des circuits plus complexes dans un espace plus petitEn outre, la couleur verte résistante à la soudure est un choix populaire dans ces applications pour sa clarté et son contraste,améliorer la précision de fabrication et réduire le risque d'erreurs.

Dans le domaine des commandes industrielles et de l'automatisation, le PCB double plaqué est d'une valeur inestimable.Ces environnements nécessitent des composants électroniques robustes et fiables qui peuvent résister à des conditions difficiles et à une utilisation fréquenteLa robustesse fournie par les options de poids de cuivre plus élevé garantit que le PCB peut supporter les charges électriques intenses souvent rencontrées dans les environnements industriels.la variété de couleurs disponibles pour les aides de la couche de résistance à la soudure dans l'identification rapide des chemins de circuit lors de l'entretien et du dépannage.

Les dispositifs médicaux bénéficient également de manière significative de la précision et de la fiabilité du PCB à deux couches.et les dispositifs de diagnostic s'appuient sur le diamètre de trou minimum fin pour accueillir les conceptions de circuits complexes nécessaires pour les mesures et les commandes sensiblesL'uniformité et le contrôle de la qualité de la carte de câblage imprimé double face sont primordiaux dans ces applications, où une performance constante peut être une question de sécurité des patients.

En outre, les industries aérospatiale et automobile sont des exemples où le PCB double face de 1,5 m peut être appliqué efficacement.et les PCB à double face sont conçus pour répondre à ces normes strictesLe codage des couleurs avec la soudure verte résiste aux aides dans les processus d'assemblage complexes typiques de ces industries, où de nombreux PCB peuvent être utilisés dans un seul équipement.

En conclusion, le PCB à deux couches est un composant polyvalent et indispensable dans une gamme d'applications, que ce soit pour l'électronique grand public, l'automatisation industrielle, les dispositifs médicaux ou les transports.,La carte de câblage imprimé double face fournit la plate-forme nécessaire pour des conceptions électroniques complexes, fiables et efficaces.

Personnalisation:

Découvrez nos services de personnalisation de produits de haut niveau pour lePCB à deux couchesNos circuits imprimés à double face de 1,5 m offrent une construction robuste et des performances électriques supérieures.E-test à 100%pour assurer la plus haute qualité et fiabilité de vos projets.

Nous sommes spécialisés dans les circuits imprimés surdimensionnés, répondant à vos exigences uniques avec précision.Le diamètre du trou min de 0,075 mm, ce qui les rend adaptés à des conceptions complexes avec des mises en page de composants denses.

En outre, notre procédé de fabrication de pointe garantit unEspace conducteur de 3 mmPersonnalisez votre PCB avec nos options de couleurs disponibles:Vert, bleu, jaune, pour correspondre à votre esthétique de conception et à vos systèmes de codage.

Assistance et services:

Notre produit PCB double face est conçu pour la fiabilité et la durabilité, assurant que vos projets électroniques sont construits sur une base solide.Notre équipe de support technique s'engage à vous fournir l'assistance dont vous avez besoin pour tirer le meilleur parti de nos PCBNous offrons une gamme de services pour répondre à vos besoins techniques:

Consultation du produit:Notre équipe est disponible pour vous conseiller sur les meilleures pratiques pour intégrer notre PCB double face dans votre conception, vous aidant à optimiser les performances et à réduire les problèmes lors de l'assemblage.

Services d'examen de conception:Nous offrons des services d'examen de conception pour aider à identifier les problèmes potentiels avant la production, en veillant à ce que votre conception de PCB soit robuste et prête à la fabrication.

Assistance au dépannage:Si vous rencontrez des problèmes avec nos PCB pendant l'assemblage ou l'opération, notre équipe de support technique est à votre disposition pour vous aider à diagnostiquer et à résoudre le problème efficacement.

Documentation:Nous fournissons une documentation complète, y compris les spécifications, les fiches de données sur les matériaux et les directives de manutention pour vous assurer que vous avez toutes les informations dont vous avez besoin pour une mise en œuvre réussie des PCB.

Assurance qualité:Nos PCB sont soumis à des procédures de contrôle de qualité rigoureuses pour assurer les normes les plus élevées.Notre équipe de soutien est prête à répondre à ces questions et à fournir des solutions.

Nous nous engageons à vous assurer votre satisfaction avec notre produit PCB à double face et sommes là pour vous soutenir à chaque étape.S'il vous plaît contacter notre équipe via les canaux de support client appropriés.
