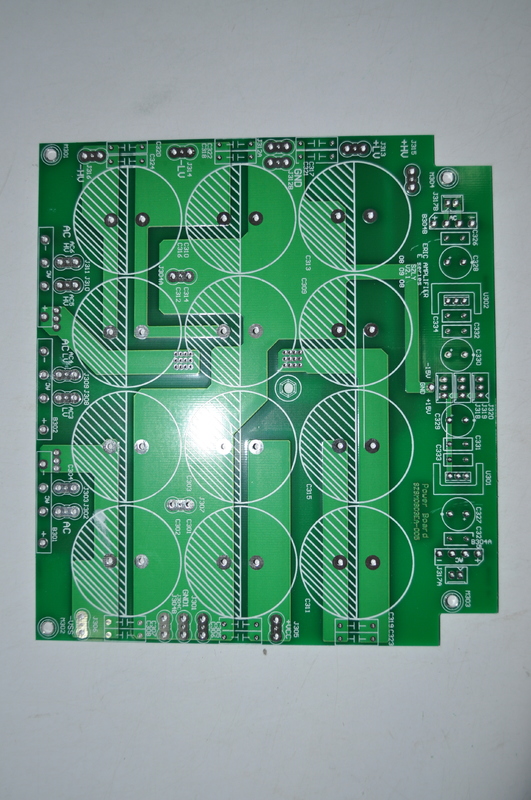

Carte de circuit imprimé double face en cuivre de 1 oz avec OSP de surface pour les résultats

Carte de circuit imprimé double face en cuivre de 1 oz avec OSP de surface pour les résultats

Nous contacter
Demandez un devis
Détails du produit
Solder Resist Color:
Green
Number Of Layers:
2
Other Service:
PCB Design/PCB Assembly
Min. Hole To Copper:
0.2mm
Surface:
OSP
Special Tech:
Impedance Control ;±10%
Conductor Space:
5 Mil
Special Technology:
Standard
Conditions de paiement et d'expédition
Description du produit

Description du produit :

Une carte de circuit imprimé double face, également appelée PCB double face ou PCB double face, est un type de carte de circuit imprimé qui comporte des couches de cuivre conductrices sur les faces supérieure et inférieure de la carte. Cette conception permet une complexité de routage accrue et une densité de composants plus élevée par rapport aux PCB simple face.

Le produit PCB double face disponible est spécialement conçu avec une finition de surface OSP (Organic Solderability Preservative), offrant une excellente soudabilité et une protection de la durée de conservation pour les pistes de cuivre exposées. Cette finition de surface améliore la fiabilité et la durabilité du PCB, ce qui le rend adapté à diverses applications électroniques.

L'une des caractéristiques uniques de ce PCB double face est son exigence particulière d'être sans halogène et d'incorporer le contrôle d'impédance. L'attribut sans halogène garantit que le PCB est respectueux de l'environnement et exempt de composés halogénés nocifs, ce qui le rend conforme aux réglementations et aux normes de l'industrie. De plus, la capacité de contrôle d'impédance permet un contrôle précis de l'intégrité du signal et de l'adaptation d'impédance, ce qui est crucial pour les circuits électroniques sensibles et à grande vitesse.

En ce qui concerne les matériaux, ce PCB double face est construit en utilisant FR4, un matériau de substrat largement utilisé et polyvalent dans l'industrie des PCB. Le FR4 offre d'excellentes propriétés d'isolation électrique, une résistance mécanique et une stabilité thermique, ce qui le rend idéal pour diverses applications électroniques qui nécessitent fiabilité et performances.

Ce produit PCB double face particulier comporte deux couches, offrant un équilibre entre complexité et rentabilité. La conception à deux couches permet un routage efficace des pistes, des plans d'alimentation et des lignes de signal tout en maintenant un coût de fabrication gérable.

De plus, le PCB double face intègre une technologie spéciale pour le contrôle d'impédance avec une tolérance de ±10 %. Cette technologie garantit que les caractéristiques électriques du PCB, telles que le délai de propagation du signal et l'atténuation, sont contrôlées avec précision dans des tolérances étroites, répondant aux exigences des applications à haute fréquence et à grande vitesse.

En conclusion, le PCB double face avec une finition de surface OSP, une exigence particulière sans halogène/contrôle d'impédance, un matériau FR4, deux couches et une technologie de contrôle d'impédance offre une solution fiable et performante pour un large éventail de conceptions électroniques. Que vous ayez besoin d'un PCB double face pour des équipements industriels, de l'électronique grand public, des télécommunications ou toute autre application nécessitant une carte de circuit compacte et efficace, ce produit est conçu pour répondre à vos besoins avec qualité et précision.


Caractéristiques :

  • Nom du produit : PCB double face
  • Autre service : Conception de PCB/Assemblage de PCB
  • Exigence particulière : Sans halogène/contrôle d'impédance
  • Nombre de couches : 2
  • Min. Trou vers cuivre : 0,2 mm
  • Espace conducteur : 5 Mil

Paramètres techniques :

Autre service Conception de PCB/Assemblage de PCB
Matériaux FR4
Espace conducteur 5 Mil
Exigence particulière Sans halogène/contrôle d'impédance
Surface OSP
Finition de surface HASL, OSP, ENIG, Or par immersion, Sans plomb
Cuivre fini 35 um
Nombre de couches 2
Cuivre 1 oz
Couleur de la soudure résistante Vert

Applications :

Les options de finition de surface, notamment HASL, OSP, ENIG, Or par immersion et finitions sans plomb, offrent une flexibilité pour répondre aux exigences spécifiques du projet. Qu'il s'agisse d'un PCB double face de 1,2 m ou d'un PCB double face de 1,5 m, ces PCB peuvent être personnalisés pour s'adapter à différentes applications.

L'une des principales caractéristiques de ces PCB double face est la technologie spéciale de contrôle d'impédance avec une tolérance de ±10 %. Cela garantit l'intégrité du signal et la fiabilité, ce qui les rend idéaux pour les applications à haute fréquence où le maintien de l'intégrité du signal est crucial.

Occasions et scénarios d'application du produit :

1. Électronique grand public : Les PCB double face sont couramment utilisés dans les appareils électroniques grand public tels que les smartphones, les tablettes et les ordinateurs portables en raison de leur taille compacte et de leur grande fiabilité.

2. Automatisation industrielle : Dans les systèmes d'automatisation industrielle, les PCB à deux couches jouent un rôle essentiel dans le contrôle et la surveillance des processus, garantissant un fonctionnement en douceur et une grande efficacité.

3. Industrie automobile : Les PCB double face sont des composants essentiels des véhicules modernes, utilisés dans divers systèmes, notamment les unités de contrôle du moteur, les systèmes d'infodivertissement et les fonctions de sécurité.

4. Télécommunications : Avec la demande croissante de transmission de données à haut débit, les PCB double face avec contrôle d'impédance sont largement utilisés dans les équipements de télécommunications pour assurer une transmission de signal fiable.

5. Dispositifs médicaux : Dans les équipements médicaux où la précision et la fiabilité sont primordiales, les PCB à deux couches sont utilisés dans des appareils tels que les systèmes de surveillance, les équipements de diagnostic et les appareils d'imagerie.

Dans l'ensemble, le PCB double face avec une épaisseur de cuivre finie de 35 um, des matériaux FR4 et une technologie spéciale de contrôle d'impédance est une solution polyvalente pour un large éventail d'applications, offrant fiabilité, performances et flexibilité dans la conception.


Personnalisation :

Services de personnalisation de produits pour carte imprimée double face :

Autre service : Conception de PCB/Assemblage de PCB

Type : Hors ligne

Cuivre : 1 oz

Couleur de la soudure résistante : Vert

Technologie spéciale : Standard


Assistance et services :

Notre assistance technique et nos services pour PCB double face comprennent :

- Une assistance experte pour l'installation et la configuration du produit

- Des conseils de dépannage pour tout problème rencontré

- Une documentation complète du produit et des manuels d'utilisation

- Des mises à jour et des correctifs logiciels réguliers pour garantir des performances optimales

- Une équipe d'assistance clientèle dédiée disponible pour vous aider
