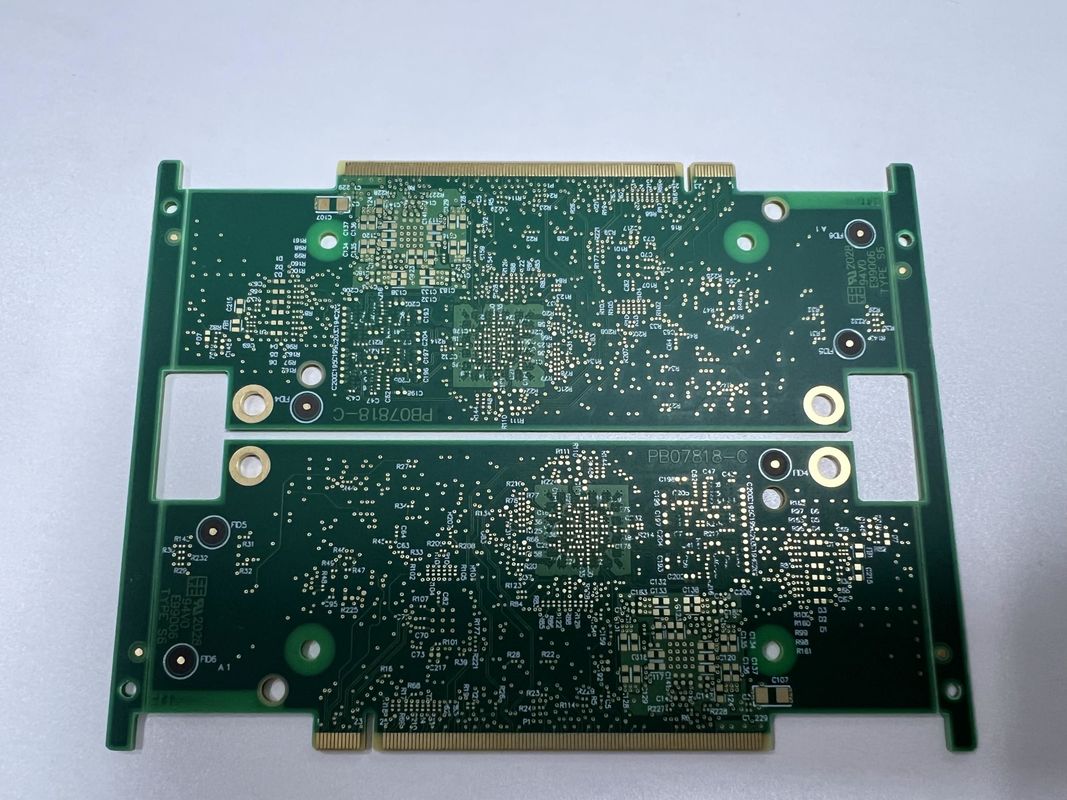

Plaque de circuit imprimé HDI à 4-20 couches pour appareils électroniques

Description du produit:

Le PCB HDI (High Density Interconnector Printed Circuit Board) représente l'avant-garde de la technologie des PCB.où l'accent est mis sur la fourniture de la plus haute densité de composants et d'interconnexions dans une conception compacte et efficaceLes circuits imprimés HDI sont idéaux pour les applications électroniques sophistiquées où l'espace est primordial et où les exigences de performance sont rigoureuses.La carte de circuits imprimés HDI excelle dans la fourniture de performances électriques et de fiabilité inégalées dans un ensemble impressionnamment dense.

Construit à partir de matières premières FR4 IT180 de haute qualité, ce PCB HDI est conçu pour résister aux contraintes thermiques et mécaniques rencontrées dans les applications électroniques exigeantes.Le matériau FR4 IT180 offre une excellente résistance thermique, résistance mécanique et stabilité dimensionnelle, ce qui en fait un choix préféré pour les PCB HDI de haute fiabilité.Ce matériau est non seulement robuste, mais a également une constante diélectrique faible et un facteur de dissipation, ce qui garantit une performance électrique supérieure pour le produit fini en PCB HDI.

En termes de conception, la carte dispose d'une configuration à 6 couches (6L), offrant un espace suffisant pour des circuits complexes tout en conservant un profil mince.Cette conception multicouche permet un routage plus sophistiqué des signaux et la distribution d'énergie dans l'ensemble du PCB HDI, améliorant ses performances globales et permettant l'intégration de plus de fonctionnalités dans un facteur de forme plus petit.La structure en 6 couches témoigne de la capacité de la technologie HDI à atteindre des densités de circuit plus élevées et une meilleure intégrité du signal.

L'un des aspects les plus critiques d'un PCB HDI est son rapport d'aspect et cette carte en particulier présente un rapport d'aspect remarquable de 10:1Le rapport d'aspect est le rapport entre l'épaisseur du PCB et le diamètre du plus petit trou percé.qui est crucial pour les conceptions de PCB à haute densitéCe rapport d'aspect élevé indique les capacités avancées du PCB HDI, permettant des lignes et des espaces plus fins, ainsi que l'utilisation de microvias,qui sont essentiels pour la miniaturisation et la multi-couche dans les conceptions à haute densité.

En ce qui concerne la précision des circuits, la carte PCB HDI se distingue par une spécification minimale de 3/3 Mil.Cette minuscule largeur de trace et l'espacement permettent une plus grande concentration de traces par unité de surfaceLa trace de 3/3 Mil min est une démonstration claire de la capacité du PCB à haute densité à supporter des circuits complexes,conceptions électroniques de haute précision qui exigent des tolérances serrées et des performances électriques exceptionnelles.

Dans l'ensemble, le circuit imprimé HDI est un exemple de conception avancée de circuits imprimés, incorporant un rapport d'aspect élevé, une matière première supérieure et des spécifications de trace étroites.La combinaison de ces caractéristiques donne lieu à un PCB à haute densité qui répond aux exigences les plus strictes des appareils électroniques modernesAvec sa construction robuste et sa conception sophistiquée, le PCB HDI est bien adapté à une myriade d'applications, allant de l'électronique grand public compacte aux systèmes industriels à haute performance.En choisissant ce PCB HDI, les concepteurs et les ingénieurs sont habilités à repousser les limites de ce qui est possible en miniaturisation, performance et fonctionnalité des appareils électroniques.

Caractéristiques:

• Nom du produit: HDI PCB Board
• Mots clés: Interconnecteur haute densité, convertisseur HD SDI, PCB haute densité, PCB haute vitesse
• Taille du trou: perceuse laser de 0,1 mm
• Épaisseur du panneau: 0,2 mm à 6,00 mm (8 mil-126 mil)
• matières premières: FR4 IT180
• Nom du PCB: 4L 1+N+1 HDI Boards

Paramètres techniques:

Applications:

La carte PCB HDI (High Density Interconnector), avec ses capacités avancées, est conçue pour répondre à une variété d'applications qui exigent une grande précision et une miniaturisation.Il se distingue comme une composante intégrante dans le développement de cartes PCB à grande vitesse, où le maintien de l'intégrité du signal et la réduction des interférences électromagnétiques sont primordiaux.qui est essentiel dans les appareils électroniques modernes où l'espace est à prix premium.

La largeur minimale des traces et l'espacement de 3/3 millilitres de la carte PCB HDI en font un choix idéal pour les applications nécessitant des motifs complexes et une transmission de signal à grande vitesse.Cette technologie de lignes fines soutient les besoins croissants en fonctionnalités et performances dans des formats plus petitsUn rapport d'aspect de 10:1 souligne encore sa capacité à supporter des composants à haute densité tout en maintenant la fiabilité et la connectivité au sein des circuits.Aides de 15 mm pour atteindre le niveau de précision requis pour les conceptions complexes.

La carte PCB HDI est polyvalente, elle trouve sa place dans diverses applications de circuits imprimés à grande vitesse.lorsque le transfert de données à grande vitesse et la clarté du signal sont essentielsDans le secteur de l'informatique, le circuit imprimé HDI est indispensable pour les ordinateurs portables, les tablettes et les serveurs nécessitant des circuits compacts et hautes performances.L'industrie aérospatiale et automobile bénéficient également des capacités du PCB HDI, les intégrant dans des systèmes où la fiabilité et les performances sont essentielles dans des conditions extrêmes.

En outre, la carte PCB HDI est conçue pour répondre aux exigences particulières d'une prise de lampe.La précision de la taille des trous et les capacités de trace fine assurent que la carte peut accueillir les connexions électriques complexes nécessaires pour les applications de prise de lampe, qui sont souvent compactes et nécessitent une gestion efficace de l'énergie.

En résumé, le circuit imprimé HDI est une solution polyvalente et haute performance pour diverses applications de circuits imprimés à grande vitesse.ou applications d'éclairage industriel, le HDI PCB Board offre la précision, la fiabilité et les performances requises pour relever les défis de la conception et de la fonctionnalité électroniques modernes.

Personnalisation:

Nos services de personnalisation des produits de la carte de circuits imprimés HDI répondent à un large éventail d'exigences pour la fabrication de circuits imprimés HDI.Nous veillons à ce que chaque carte PCB HDI subisse 100% de test électronique et de vérification par rayons X pour garantir des normes de haute qualité qui répondent à vos attentesNos capacités comprennent la production de cartes PCB HDI multicouches allant de 4 à 20 couches, conçues pour supporter des assemblages électroniques complexes et compacts comme ceux trouvés dans les applications PCB DDR4.

Avec une technologie de forage de précision avancée, nous pouvons atteindre une taille minimale de trou de 0,15 mm,permettant des interconnexions à haute densité essentielles à la miniaturisation sans compromettre les performancesL'utilisation de FR4 IT180 de première qualité comme matière première garantit que les cartes PCB HDI sont durables et fiables, avec un rapport d'aspect de 10:1, adapté à un large éventail d'applications numériques haute vitesse, y compris les PCB DDR4.

Assistance et services:

Le produit HDI PCB Board est livré avec un support technique complet et des services pour assurer le plus haut niveau de satisfaction et de performance.une bibliothèque de ressources techniquesLes clients peuvent également profiter de nos guides de dépannage, vidéos d'instructions,et une section des questions fréquemment posées pour une résolution rapide des problèmes communs.

Notre équipe de support technique dédiée est disponible pour fournir des conseils d'experts et une assistance pour toute question ou défi lié au produit.sélection des matériaux, et les considérations de mise en page pour aider à améliorer les performances et la fiabilité de vos applications de carte PCB HDI.

En plus de l'assistance technique, nous fournissons une gamme de services pour soutenir le cycle de vie de votre carte PCB HDI.et le support de fin de vie pour s'assurer que votre produit reste à jour et conforme aux normes du secteurNotre engagement en faveur de l'excellence des services vous assure de recevoir le soutien dont vous avez besoin pour maximiser les avantages de votre investissement dans les cartes PCB HDI.
