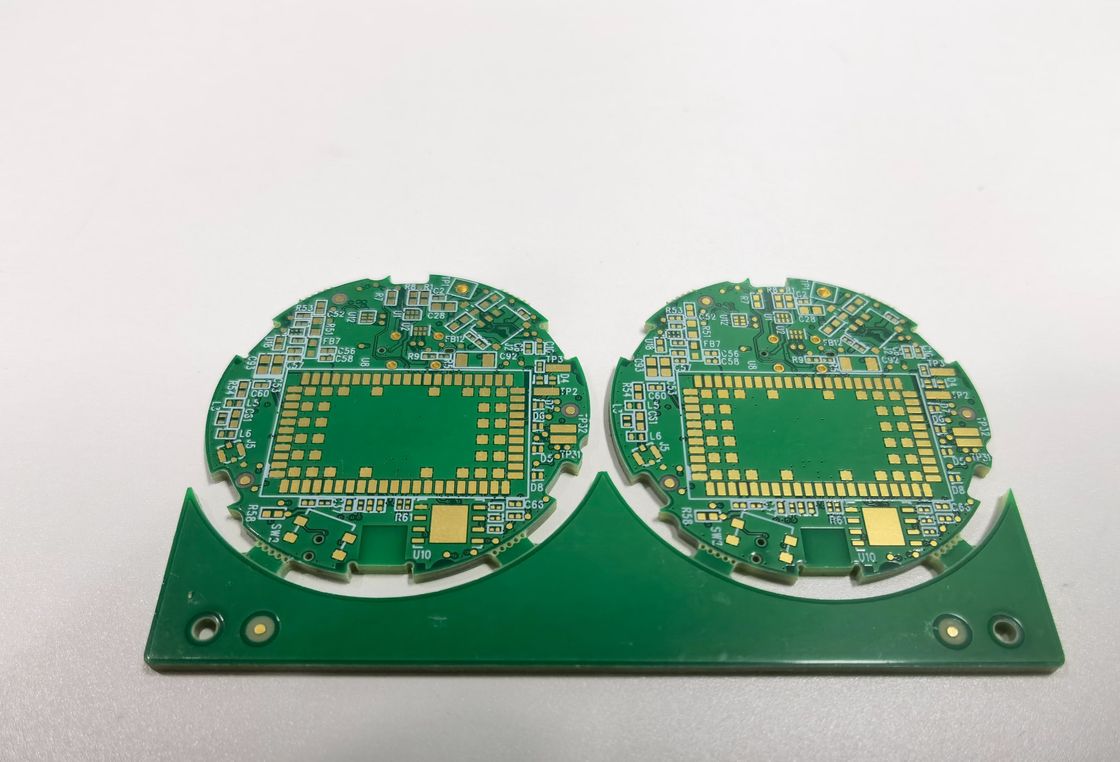

4 couches HDI PCB Board avec contrôle d'impédance d'interconnecteur de densité de contrôle des rayons X

Description du produit:

La carte de circuits imprimés HDI représente l'apogée de la technologie des cartes de circuits imprimés (PCB) modernes, où des stratégies de conception d'interconnexion haute densité (HDI) sont utilisées pour créer un circuit imprimé de haute densité.PCB haute vitesse répondant aux exigences strictes des appareils électroniques complexesNotre carte PCB HDI a été méticuleusement conçue pour fournir une base fiable pour les applications exigeant une combinaison de dimensions compactes, de performances améliorées et d'intégrité supérieure du signal.Ce résumé du produit détaillera les attributs, les exigences spéciales, et les protocoles d'essai qui font de notre HDI PCB Board un choix exceptionnel pour vos projets électroniques.

Commençant par les exigences particulières, notre carte PCB HDI a été conçue pour accueillir une prise de lampe,qui est une caractéristique essentielle pour les applications d'éclairage et les appareils électroniques nécessitant une connexion sûre et stable à une source lumineuseL'intégration de la prise de lampe témoigne de la personnalisation de nos PCB HDI, leur permettant de répondre à des besoins spécifiques tout en maintenant les plus hauts standards de conception et de fabrication.

L'un des attributs les plus importants de la carte PCB HDI est la gamme d'épaisseurs de cartes disponibles.offrant une grande souplesse en termes de résistance mécanique et d'adéquation à l'applicationQue vous travailliez sur un appareil léger et portable ou sur un composant industriel robuste, il existe une épaisseur de carte de circuits imprimés HDI qui correspond parfaitement à vos besoins.

En ce qui concerne la précision de la mise en page du PCB, le HDI PCB Board possède une largeur minimale de trace et un espacement de 3/3mil.Cette minuscule trace géométrique témoigne de l'aspect de haute densité du PCBCette capacité est cruciale pour atteindre la transmission de signal à grande vitesse requise par les composants électroniques avancés,et pour soutenir les demandes toujours croissantes de miniaturisation dans l'industrie électronique.

Notre carte PCB HDI subit des tests rigoureux pour assurer sa fiabilité et sa fonctionnalité.Chaque panneau est soumis à un test électrique à 100% (test électronique) pour vérifier qu'il répond aux spécifications électriques et pour détecter tout défaut potentiel.En outre, l'inspection aux rayons X est utilisée pour examiner l'intégrité des structures internes, telles que les voies et les joints de soudure, qui ne sont pas visibles à l'œil nu.Ces protocoles de test sont essentiels pour maintenir la qualité et les performances des PCB à haute densité.

Des demandes spéciales peuvent également être accommodées pour répondre aux exigences uniques de diverses applications.qui sont essentiels pour certains types de connecteurs de bord et exigences de montageEn outre, nous répondons à des applications de haute précision avec une plage de grille à billes (BGA) de 0,25 mm, permettant la connexion de circuits intégrés avec une multitude de broches d'E/S dans une très petite empreinte.Cette caractéristique est particulièrement importante pour les conceptions de circuits imprimés à grande vitesse qui nécessitent un grand nombre de connexions dans un espace compact.

En résumé, notre carte PCB HDI est une solution polyvalente et haute performance qui excelle dans les applications nécessitant des circuits à haute densité et à grande vitesse.une large gamme d'épaisseurs de panneaux, des traces géométriques serrées, des essais complets et la capacité de répondre à des demandes spéciales telles que des demi-trous et des BGA à haute résonance,Cette carte PCB HDI se distingue comme un choix supérieur pour les concepteurs et les ingénieurs à la recherche du meilleur dans la technologie PCBQue ce soit pour des appareils électroniques de consommation sophistiqués, des dispositifs médicaux critiques ou des applications industrielles exigeantes, notre HDI PCB Board offre la fiabilité, les performances,et des fonctionnalités avancées nécessaires pour stimuler l'innovation et l'efficacité dans vos projets électroniques.

Caractéristiques:

• Nom du produit: HDI PCB Board
• Épaisseur du panneau: 0,2 mm à 6,00 mm (8 mil-126 mil)
• Nombre de couches: 4 à 20
• Demande spéciale: demi-trous, 0,25 mm BGA
• Test: 100% test électronique, rayons X
• Ratio d'aspect: 101
• Fabrication de circuits imprimés HDI: circuits imprimés interconnectés à haute densité avec des caractéristiques précises
• Plaque de circuits imprimés à grande vitesse: conçue pour les applications électroniques à grande vitesse

Paramètres techniques:

Applications:

La carte PCB HDI (High Density Interconnect) est une carte de circuit imprimé haute performance conçue pour répondre aux exigences rigoureuses des appareils électroniques avancés.ce produit offre une précision supérieure pour les conceptions de circuits complexesIl est particulièrement adapté aux applications où une grande intégrité du signal est cruciale, grâce à sa fonction de contrôle de l'impédance.1 et une plage d'épaisseur de carton de 0Il est construit en utilisant la matière première FR4 IT180 de haute qualité, ce qui garantit durabilité et fiabilité dans diverses conditions de fonctionnement.

L'une des principales applications de la carte PCB HDI est dans le domaine des convertisseurs HD SDI. Ces convertisseurs sont utilisés pour traduire des signaux d'interface numérique série haute définition,qui sont courants dans les environnements vidéo et audio professionnelsLes dimensions de trace précises et le contrôle de l'impédance du PCB HDI en font un candidat idéal pour de tels convertisseurs, assurant une perte de signal minimale et une haute fidélité dans la transmission du signal.

Dans le domaine de l'électronique grand public, le PCB HDI est essentiel dans le développement de cartes de modèle compactes et à haute densité utilisées dans les smartphones, les tablettes et les ordinateurs portables.Sa capacité à prendre en charge un grand nombre de connexions par unité de surface en fait un appareil parfait pour les appareils où l'espace est à la prime et la fonctionnalité ne peut pas être compromiseComme les gadgets continuent de se rétrécir en taille tout en augmentant en complexité, les capacités du PCB HDI deviennent encore plus précieuses.

En outre, la carte PCB HDI trouve également des applications dans les dispositifs médicaux, la technologie aérospatiale et les systèmes militaires, où sa fiabilité et sa robustesse élevées sont essentielles.par exemple, le PCB HDI peut être utilisé dans des équipements de diagnostic sophistiqués, des appareils portables qui surveillent les mesures de santé et des implants miniatures.la densité élevée du panneau, couplée à sa capacité à fonctionner de manière fiable dans des conditions extrêmes, en fait un composant de choix pour les systèmes critiques.

Dans l'ensemble, le circuit imprimé HDI est un produit polyvalent qui répond à une multitude d'applications dans diverses industries,entraîné par sa conception pour accueillir des circuits à haute densité avec précision et stabilitéSon utilisation dans les convertisseurs HD SDI, les cartes de modèle à haute densité et d'autres systèmes électroniques avancés souligne son importance dans l'évolution continue de la technologie.

Personnalisation:

Découvrez nos services haut de gamme de cartes PCB à haute densité (HDI), conçus pour répondre aux applications les plus exigeantes à grande vitesse.Notre technologie HDI de pointe garantit que votre carte PCB haute vitesse fonctionne à un rendement maximal avec un nombre de couches allant de 4 à 20 couches, en tenant compte de la complexité de l'électronique moderne.

Avec un rapport d'aspect impressionnant de 10:1Nous comprenons que la précision est la clé, mais nous ne sommes pas les seuls à avoir besoin d'une plate-forme HDI pour les circuits imprimés.C'est pourquoi nous offrons des options de personnalisation spécialisées telles que les demi-trous et le support pour 0.25mm BGA pour répondre à vos exigences de conception spécifiques.

Nous vous présentons nos cartes HDI spécialisées 4L 1+N+1, la solution parfaite pour vos besoins en circuits haute vitesse.Faites confiance à nos services de personnalisation de cartes de circuits imprimés à grande vitesse pour fournir les performances et la qualité que vos projets demandent.

Assistance et services:

Notre carte PCB HDI est livrée avec un support technique complet et des services conçus pour assurer la meilleure expérience possible avec notre produit.Nous nous engageons à fournir une assistance pour toute question technique ou problème qui pourrait survenir..

Les services d'assistance technique pour la carte PCB HDI comprennent:

• La documentation du produit
• Assistance à l'installation ️ Assistance étape par étape pour vous aider à installer votre carte PCB HDI correctement et en toute sécurité.
• Résolution de problèmes ️ Assistance pour diagnostiquer et résoudre les problèmes opérationnels que vous rencontrez avec le conseil.
• Mises à jour du micrologiciel ️ Informations et accès aux dernières mises à jour du micrologiciel pour vous assurer que votre carte PCB HDI fonctionne à des performances optimales.
• Enquête technique  Assistance dédiée pour toute question technique concernant les capacités et l'intégration du HDI PCB Board.

Veuillez noter que, bien que nous nous efforcions de fournir un soutien complet, certains services peuvent être soumis à la disponibilité et peuvent changer au fil du temps.Nous encourageons les clients à se référer à notre site officiel ou contacter notre équipe de service à la clientèle pour les informations les plus récentes concernant le soutien et les services pour le HDI PCB Board.
