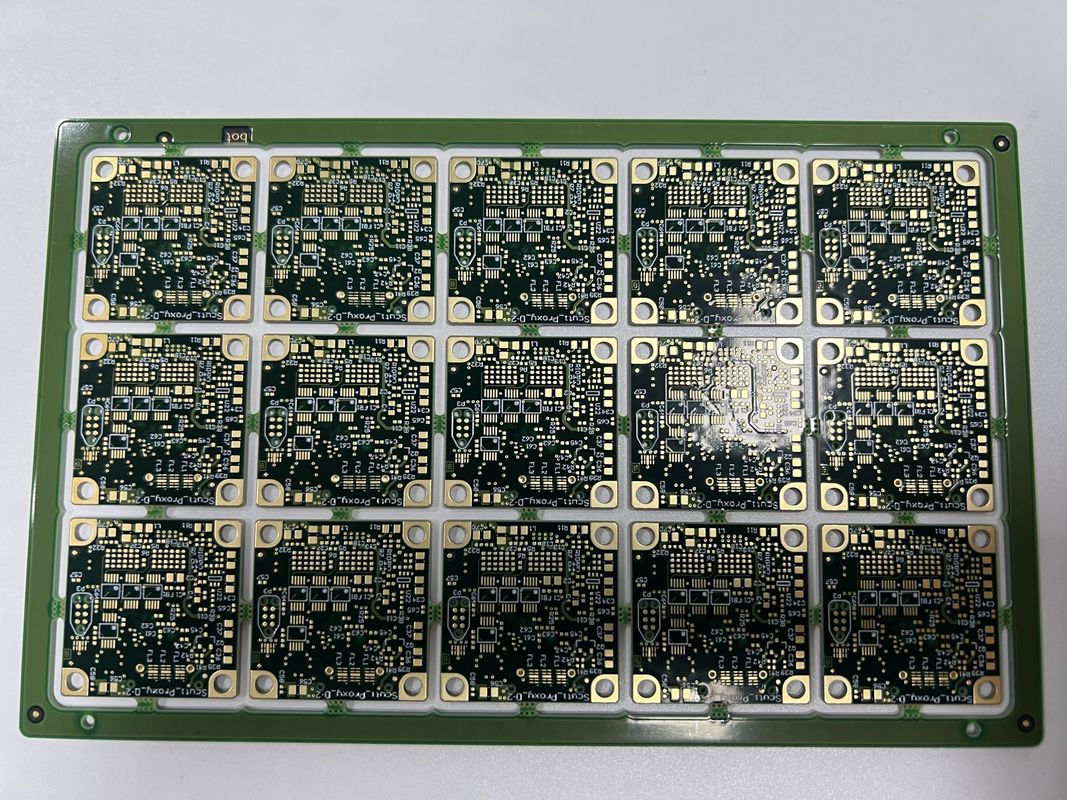

OEM 6 couches de circuits imprimés haute vitesse avec prise de lampe 0.4-3.2Mm contrôle d'impédance

Description du produit:

Le monde de l'électronique évolue sans cesse, exigeant des solutions plus sophistiquées et compactes qui peuvent gérer des tâches de plus en plus complexes.Les circuits imprimés à haute densité (HDI) sont à l'avant-garde de cette révolution technologique, permettant la création de dispositifs de haute performance avec une taille et un poids réduits.Ce résumé de produit approfondira les spécificités d'une carte PCB HDI conçue pour répondre aux exigences rigoureuses des applications électroniques avancées.

Au cœur des capacités de la carte HDI PCB se trouve sa taille de trou incroyablement fine. La carte dispose d'une perceuse laser de 0,1 mm, qui permet la création de micro vias.Ces minuscules trous sont essentiels pour la miniaturisation des composants électroniques, fournissant des voies d'interconnexion entre les multiples couches du PCB.essentiel pour les appareils tels qu'un convertisseur HD SDI qui nécessite un circuit compact mais puissant.

La qualité et la fiabilité sont primordiales dans le monde des PCB HDI, et ce produit ne déçoit pas.Il est soumis à 100% E-test pour s'assurer que chaque connexion électrique est saine et que la carte fonctionne comme prévu dès la sortie du portailEn outre, les tests par rayons X sont utilisés pour vérifier les structures internes et pour assurer l'intégrité des micro-via et d'autres caractéristiques critiques.Ces normes d'essai rigoureuses garantissent que chaque carte PCB HDI répond aux normes de qualité les plus élevées avant d'être déployée dans des applications telles que les convertisseurs HD SDI.

La polyvalence de cette carte PCB HDI se reflète dans sa gamme d'épaisseurs de carte.adapté à un large éventail d'exigences de conception et d'applicationsQue vous conceviez un appareil mince et portable ou un équipement robuste et puissant, cette gamme garantit une épaisseur de planche correspondant à vos spécifications.Le rapport d'aspect du tableau est de 10L'objectif est de renforcer les capacités d'interconnexion à haute densité, permettant des conceptions plus complexes et complexes.

En réponse à des demandes de conception spéciales et pour répondre aux besoins des ensembles électroniques avancés, le HDI PCB Board offre l'option de la technologie à demi-trous,qui est particulièrement utile pour les exigences en matière de connecteurs de bord et pour améliorer la connectivité de la carte avec les composants périphériquesEn outre, il est conçu pour prendre en charge un pitch de 0,25 mm Ball Grid Array (BGA).nécessaire pour les applications à haute densité telles que les convertisseurs HD SDI qui nécessitent un grand nombre d'interconnexions dans une petite zone.

Le circuit imprimé HDI est un témoignage des capacités de la technologie des circuits imprimés modernes, repoussant les limites de ce qui est possible dans les domaines des applications à haute densité.Forage au laser de 1 mm, des protocoles de test complets, une épaisseur de planche variable et un rapport d'aspect, ainsi que des caractéristiques spéciales telles que la technologie à demi-trous et le support BGA à haute résonance,Il s'agit d'un système de gestion de l'énergie électrique qui permet d'intégrer des circuits de haute performance dans ses conceptions électroniques.Que vous créiez la prochaine génération de convertisseurs HD SDI ou toute autre application de PCB haute densité, cette carte HDI PCB fournit la base de la fiabilité, des performances,et la miniaturisation dans vos projets.

Caractéristiques:

• Nom du produit: HDI PCB Board
• Min Trace: 3 / 3 millions
• Test: 100%E-test, rayons X
• Ratio d'aspect: 101
• Taille du trou: perceuse laser de 0,1 mm
• Taille minimale du trou: 0,15 mm
• Fabrication de PCB HDI
• PCB à haute vitesse
• PCB DDR4

Paramètres techniques:

Applications:

Les cartes HDI 4L 1+N+1 sont une classe de circuits imprimés à interconnexion haute densité (HDI) essentiels pour l'électronique moderne où les performances, l'espace et la fiabilité sont essentiels.Ces cartes sont particulièrement adaptées aux applications de PCB à grande vitesseAvec une taille minimale de trou de 0,15 mm, ces PCB HDI peuvent accueillir un grand nombre d'interconnexions dans un espace compact,les rendant idéales pour la transmission de signaux à grande vitesse.

L'un des scénarios d'application clés des cartes HDI 4L 1+N+1 est dans le domaine de la fabrication de PCB HDI pour l'électronique grand public.légersL'épaisseur de la carte allant de 0,2 mm à 6,00 mm (8 mil-126 mil) permet de regrouper étroitement plusieurs couches de circuits,résultant en une transmission plus rapide du signal et une réduction des conversations croisées, qui est essentiel pour la fonctionnalité de ces appareils à grande vitesse.

Dans le domaine de la production vidéo professionnelle, la nécessité d'une conversion fiable et de haute qualité des signaux est primordiale.Les circuits imprimés HDI comme le 4L 1+N+1 font partie intégrante de la conception et de la fonction des convertisseurs d'interface numérique série haute définition (HD SDI)Ces convertisseurs reposent sur la précision et le rapport d'aspect élevé (10:1) des PCB HDI pour assurer la transmission de signaux vidéo à large bande passante sans perte de qualité.en les rendant indispensables dans les industries de la radiodiffusion et de la photographie.

En outre, les dispositifs médicaux, qui exigent une précision et une fiabilité strictes, bénéficient également de la petite taille des caractéristiques et du rapport d'aspect élevé de ces PCB HDI.par exempleLa taille du trou de forage laser de 0,1 mm facilite la création d'images très fines,circuits de haute précision nécessaires au fonctionnement critique de ces dispositifs médicaux.

Les systèmes aérospatiaux et de défense, où les équipements doivent fonctionner sans faille dans des conditions extrêmes, utilisent également des cartes HDI 4L 1 + N + 1.Ces secteurs ont besoin d'appareils électroniques capables de gérer des transferts de données à grande vitesse et de fonctionner de manière fiable en cas de stress élevéLa robustesse de la conception des circuits imprimés HDI, avec son rapport d'aspect élevé et ses options d'épaisseur de carte, garantit que les missions critiques peuvent être prises en charge avec les circuits les plus fiables disponibles.

En résumé, les cartes HDI 4L 1+N+1 sont une solution polyvalente dans les applications de PCB à haute vitesse, allant de l'électronique grand public aux convertisseurs professionnels HD SDI, aux appareils d'imagerie médicale,et même les systèmes aérospatiaux et de défenseLe procédé de fabrication avancé de PCB HDI qui produit ces cartes avec des tolérances aussi précises et des ratios d'aspect élevés est ce qui permet leur utilisation dans ces scénarios exigeants.

Personnalisation:

Découvrez nos services de personnalisation de produits haut de gamme spécialement conçus pour les cartes PCB à interconnexion haute densité (HDI).sont conçus pour répondre aux applications les plus complexes et les plus rapidesAvec une épaisseur disponible allant de 0,4 mm à 3,2 mm et un rapport d'aspect impressionnant de 10:1, nous remplissons les exigences pour les PCB à haute vitesse et les PCB à haute densité.

Nous sommes fiers de nos capacités de personnalisation de PCB, assurant que vos besoins en PCB DDR4 sont satisfaits avec précision.adapté à une large gamme de spécifications de conception et de normes industriellesChoisissez nos services pour une solution de PCB qui intègre la qualité, la performance et la personnalisation.

Assistance et services:

Le circuit imprimé HDI est livré avec un support technique complet du produit et des services conçus pour vous aider à tirer pleinement parti du potentiel de vos circuits imprimés interconnectés à haute densité.Notre équipe dédiée d'experts est disponible pour fournir des conseils sur les spécifications du produit, l'optimisation de la conception et la sélection des matériaux pour garantir que votre carte PCB HDI respecte les normes les plus élevées.

Nos services de support technique comprennent une documentation détaillée et des ressources pour aider à la mise en page des cartes, l'analyse de l'intégrité du signal et les stratégies de gestion thermique.Nous offrons également une assistance en cas de problème lors de la fabrication ou de l'assemblage., y compris des conseils sur les techniques de soudure, le remplissage et les finitions de surface.

Afin d'assurer la longévité et la fiabilité de votre carte PCB HDI, nous vous fournissons des recommandations sur les procédures de manutention, de stockage et de nettoyage appropriées.nous offrons des informations sur les meilleures pratiques pour les tests et les inspections afin de maintenir la qualité et les performances de vos PCB HDI tout au long de leur cycle de vie.

Pour les projets complexes, nous pouvons fournir un soutien personnalisé avec des consultations individuelles pour discuter de vos besoins et exigences spécifiques.Notre objectif est de faciliter une intégration transparente des cartes PCB HDI dans vos applications, assurant une fonctionnalité et une efficacité optimales.

Veuillez noter que, bien que nous nous efforcions d'offrir un soutien complet, nos services n'incluent pas l'assistance sur place ou l'installation.nous nous engageons à fournir les ressources nécessaires et le soutien à distance pour vous aider à mettre en œuvre avec succès et à maintenir vos solutions HDI PCB Board.
