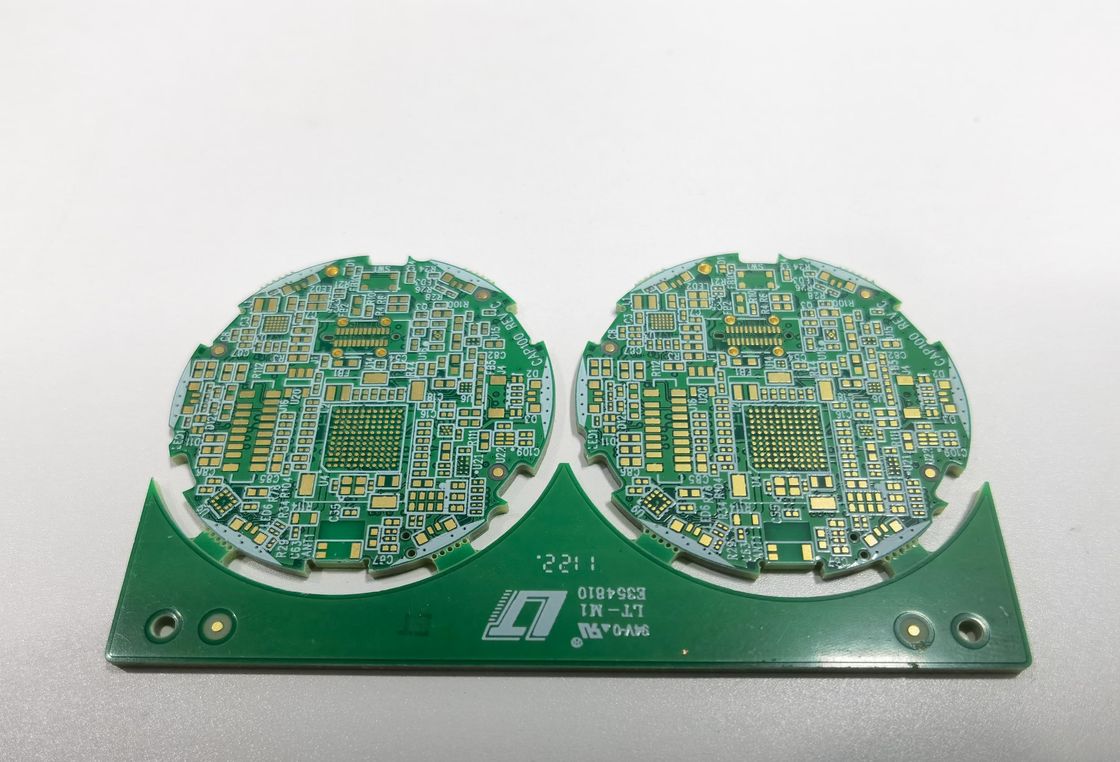

Plaque de circuits imprimés HDI de haute performance Fr4 It180

Description du produit:

La carte PCB à haute densité interconnectée (HDI) est un sommet de la technologie des cartes de circuits imprimés modernes (PCB) qui répond à la demande toujours croissante de circuits plus compacts,appareils électroniques hautes performancesLes PCB HDI sont recherchés pour leur capacité à supporter des fonctionnalités avancées dans des facteurs de forme plus petits, ce qui les rend idéales pour une pléthore d'applications à haute vitesse et à haute fréquence.y compris le rôle central qu'ils jouent dans les convertisseurs HD SDIAvec l'intégration de fonctionnalités fines et de performances électriques améliorées, les PCB HDI sont sans aucun doute l'épine dorsale de la conception et de la fabrication de PCB à grande vitesse.

L'une des caractéristiques les plus remarquables de ce circuit imprimé HDI est la taille incroyablement petite des trous qu'il peut accueillir.Cette carte permet des voies précises et minutieuses, qui sont essentiels pour les connexions multicouches dans les PCB complexes. La taille minimale des trous spécifiée pour ce produit est de 0,15 mm, ce qui est nettement inférieur aux PCB conventionnels,permettant une plus grande densité de connexions et une conception globale de la carte plus compacteCette caractéristique est cruciale pour des applications telles que les convertisseurs SDI HD qui nécessitent une concentration dense de connexions pour la transmission de signaux haute définition.

En plus des capacités impressionnantes de taille de trou, cette carte PCB HDI possède une trace min de 3/3 Mil. Cette spécification fait référence à la largeur et à l'espacement minimaux des voies conductrices, ou traces,qui peut être atteint sur le plateauLa capacité d'avoir des traces aussi étroites est vitale pour créer des circuits à haute densité nécessaires pour les applications de PCB à grande vitesse, où l'espace est primordial et l'intégrité du signal est primordiale.Ce niveau de précision permet l'intégration de plus de circuits dans une zone donnée, permettant ainsi des fonctions électroniques sophistiquées dans une empreinte plus réduite.

Le contrôle de l'impédance est un autre attribut essentiel de la carte PCB HDI, garantissant que la carte répond aux exigences exactes de performance électrique nécessaires à un fonctionnement fiable.Le contrôle de l'impédance est un aspect essentiel de la conception de circuits à grande vitesse, car il aide à maintenir l'intégrité du signal, à réduire la réflexion du signal et le bruit croisé et à assurer les performances constantes du PCB.Ceci est particulièrement important dans le contexte des convertisseurs HD SDI, où la fidélité des signaux vidéo haute définition est cruciale. La fonction de contrôle d'impédance de la carte HDI PCB garantit que le dispositif fonctionnera selon les normes les plus élevées,même dans des conditions difficiles..

Pour des applications spécialisées, cette carte PCB HDI peut répondre à des exigences uniques, telles que les configurations de Half Hole et de 0,25 mm Ball Grid Array (BGA).La caractéristique de demi-trous permet le revêtement des bords sur les trous, qui est utilisé pour créer une connexion entre le bord de la carte et les composants.Cette capacité est particulièrement utile pour les connecteurs qui nécessitent une connexion physique et électrique robuste à la carte. La capacité d'envergure de 0,25 mm BGA reflète la compatibilité de la carte avec des composants extrêmement fins,qui deviennent de plus en plus répandues à mesure que les appareils continuent de diminuer en taille tout en augmentant en fonctionnalité. The precision with which this HDI PCB Board can handle such specialized requests makes it an ideal choice for cutting-edge electronic applications that demand the highest levels of accuracy and performance.

Dans l'ensemble, le circuit imprimé HDI est une solution technologiquement avancée adaptée aux applications nécessitant des caractéristiques de PCB à haute densité, haute précision et haute vitesse.y compris le 0.1mm Laser Drill taille de trou, 3/3 Mil Min Trace, et contrôle d'impédance stricte, combiné avec des capacités pour répondre à des demandes spéciales comme Half Hole et 0,25mm BGA,ce produit est un excellent choix pour les systèmes électroniques sophistiqués, en particulier ceux utilisés dans les technologies de convertisseur HD SDI.les concepteurs et les ingénieurs sont équipés pour repousser les limites de ce qui est possible dans la miniaturisation des appareils électroniques tout en maintenant des performances et une fiabilité exceptionnelles.

Caractéristiques:

• Nom du produit:Plaque de PCB HDI
• PCB à haute densité:Oui, spécialement conçus pour des applications électroniques avancées
• Disques de circuits imprimés HDI:Intégration des dernières technologies dans la fabrication de l'IDH
• Exigences particulières:Capacité d'intégration de la prise de lampe
• Contrôle de l'impédance:Oui, assurer l'intégrité du signal pour les conceptions à grande vitesse
• Nombre de couches:Range polyvalent de 4 à 20 couches pour accueillir diverses complexités de conception
• Tableau modèle à haute densité:Conçus pour le placement de composants à haute densité
• Demande spéciale:Technologie à demi-trous et BGA de 0,25 mm pour les composants à haute résistance
• Tests effectués100% d'essais électroniques et d'inspection par rayons X pour garantir la fiabilité du produit

Paramètres techniques:

Applications:

La carte de circuit imprimé (PCB) à haute densité d'interconnexion (HDI), fabriquée à partir de matières premières FR4 IT180 de qualité supérieure,est un choix exceptionnel pour une myriade d'applications qui nécessitent un PCB haute densité avec des fonctionnalités avancées telles que Half Hole et 0.25mm Ball Grid Array (BGA). Notre carte PCB HDI, qui varie de 4 à 20 couches, peut supporter en toute confiance une variété de circuits à grande vitesse et de grande complexité en raison de son impressionnant rapport d'aspect de 10:1 et une épaisseur de carte allant de 0,2 mm à 6,00 mm (8mil-126mil).

Les applications de la carte PCB HDI sont diverses et s'étendent à diverses industries de haute technologie.et les ordinateurs portables où l'espace est à la primeLa technologie HDI permet d'acquérir plus de fonctions par unité de surface.ce qui rend la carte PCB haute densité adaptée aux appareils compacts nécessitant un grand nombre de connecteurs et de commutateurs.

Dans le secteur des télécommunications, les circuits imprimés HDI font partie intégrante de l'infrastructure qui permet le transfert de données à grande vitesse.et les systèmes de relais de signaux bénéficient de manière significative de l'utilisation de cartes modèles à haute densité, assurant que les dispositifs de communication fonctionnent de manière fiable et à la vitesse nécessaire exigée par la technologie moderne.

L'industrie médicale s'appuie également sur les cartes PCB HDI pour leurs capacités à haute vitesse et à haute densité.nécessitent des PCB de haute densité précis et fiables pour produire des résultats diagnostiques précisDe même, les dispositifs médicaux portables bénéficient de la miniaturisation offerte par les PCB HDI, ce qui permet des conceptions plus portables et conviviales.

Dans le secteur de l'automobile, où l'intégration des systèmes électroniques continue de progresser, les cartes PCB HDI sont utilisées dans des systèmes critiques pour la sécurité, tels que les contrôleurs de coussin d'air et les systèmes ABS.La robustesse du matériau FR4 IT180, couplée à la capacité de la carte à supporter des rapports d'aspect élevés, la rend adaptée aux environnements difficiles et à la fiabilité requise pour les applications automobiles.

Les applications aérospatiales et de défense utilisent également des cartes PCB HDI pour leur transmission de signal à grande vitesse et leur emballage à haute densité.et des circuits très fiables dans les engins spatiauxLa Commission a décidé d'adopter une proposition de directive relative à la mise en œuvre de l'accord de coopération entre l'Union européenne et les États membres en matière d'équipement de défense.

Dans l'ensemble, le produit HDI PCB Board est polyvalent et s'adapte à un large éventail d'applications où la densité et la vitesse élevées sont essentielles aux performances et à la fiabilité du produit.Sa capacité d'adaptation à des demandes particulières et à des niveaux de couche variables lui permet de répondre aux besoins spécifiques des conceptions et des applications électroniques les plus exigeantes..

Personnalisation:

NotrePlaques de circuits imprimés à interconnexion haute densité (HDI)sont adaptés à vos spécifications précises, ce qui garantit que votrePCB HDIPour ceux qui ont besoin de fonctionnalités avancées, nous offrons des services de personnalisation de produit pour lesPlaque de PCB HDIle produit doit comporter les attributs suivants:

Demande spéciale:Nous pouvons incorporer la technologie Half Hole, qui est essentielle pour certains types de composants de montage de surface, et nous pouvons accueillir une taille minimale de BGA de 0,25 mm, assurant que votreTableau modèle à haute densitépeuvent répondre aux besoins même des conceptions les plus denses en composants.

Nombre de couches:Notre service de personnalisation offre une gamme polyvalente de nombres de couches, de 4 à 20 couches, permettant un routage complexe et une fonctionnalité accrue dans votre conception de PCB HDI.

Exigences particulières:Pour les applications qui nécessitent des raccords uniques tels que les prises de lampes, nous avons la capacité de personnaliser votre PCB HDI pour inclure ces exigences spécifiques, assurant la compatibilité et la fiabilité.

matières premières:Nous utilisons des matières premières FR4 IT180 de haute qualité pour nos PCB HDI, fournissant une excellente résistance thermique et une résistance mécanique à votre carte de circuit imprimé.

Contrôle de l'impédance:Le contrôle de l'impédance est un aspect essentiel des PCB HDI, et nous garantissons une correspondance d'impédance précise pour assurer l'intégrité du signal et des performances optimales de vos circuits imprimés HDI.

Assistance et services:

Notre HDI PCB Board est livré avec un support technique complet et des services pour assurer votre satisfaction et la performance optimale de votre produit.Notre support comprend un manuel détaillé du produit avec des instructions pour l'installationEn outre, nous offrons des ressources en ligne telles que des FAQ, des articles techniques et des tutoriels vidéo pour vous guider dans les problèmes courants et les procédures de maintenance.

Pour les problèmes complexes ou non résolus, notre équipe dédiée de techniciens expérimentés est disponible pour vous fournir un soutien personnalisé.Ils sont bien versés dans tous les aspects de la technologie des PCB HDI et peuvent aider à l'optimisation de la conception des circuitsNotre objectif est de vous fournir les connaissances et l'assistance dont vous avez besoin pour maximiser la longévité et la fiabilité de votre carte PCB HDI.

Nous nous engageons à l'amélioration continue et les commentaires des clients sont inestimables pour nous.Nos services comprennent des mises à jour régulières de notre documentation produit et du matériel de support basé sur les besoins en évolution de nos utilisateursEn outre, nous offrons des offres de services pour une garantie prolongée, des services de réparation accélérés et un soutien technique sur place pour les applications critiques ou sensibles au temps.

Veuillez noter que notre support et nos services sont conçus pour compléter votre expertise technique et sont soumis à nos conditions de service.Nous vous encourageons à vous familiariser avec ces termes afin d'assurer une expérience de soutien sans failleNotre engagement envers l'excellence est inébranlable, et nous sommes impatients de vous aider avec tous vos besoins de HDI PCB Board.
