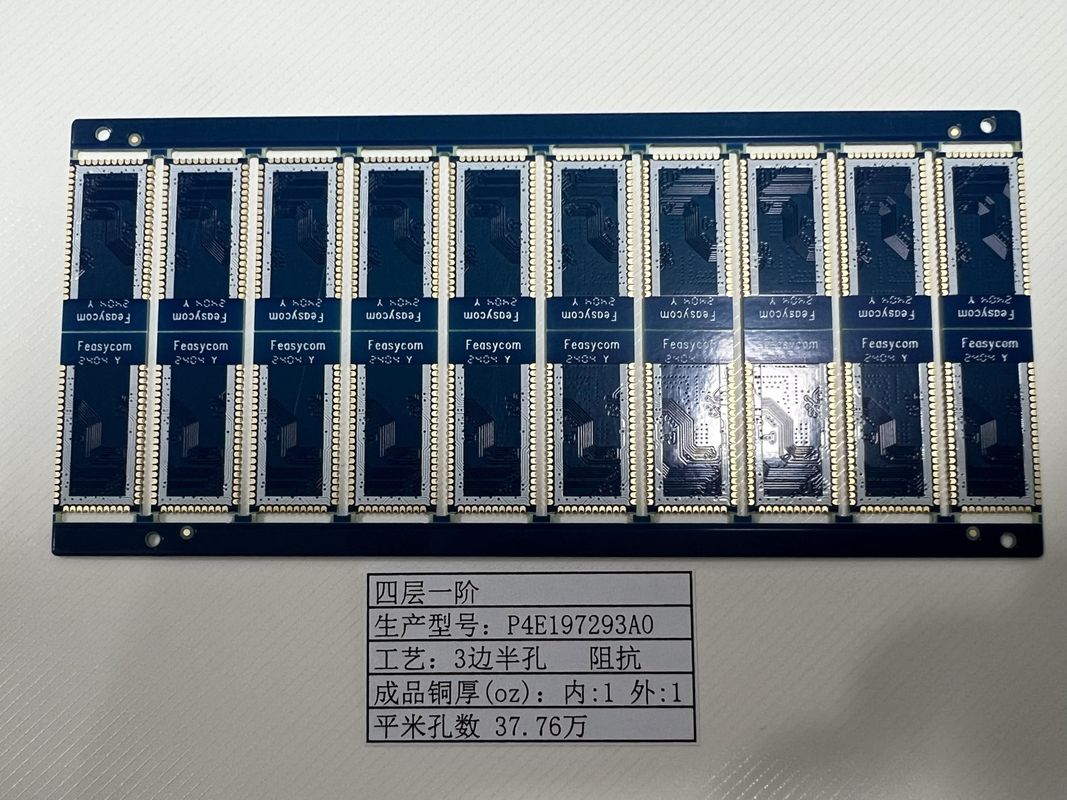

4L 6L HDI PCB à haute densité avec demi-trous de contrôle d'impédance

4L 6L HDI PCB à haute densité avec demi-trous de contrôle d'impédance

Plaque de PCB HDI de 6L

Plaque de PCB HDI de contrôle d'impédance

Contrôle de l'impédance PCB multicouche HDI

Nous contacter
Demandez un devis
Détails du produit
Contrôle de l'impédance:
- Oui, oui.
taille du trou:
0Forage au laser de 1 mm
Demande spéciale:
Pour les appareils de traitement de l'air
Taille minimale du trou:
0.15 mm
Les mots clés:
Interconnecteur à haute densité
Tests:
100% E-test, rayons X
Trace de min:
3/3MIL
Couche de conseil:
6 litres
Mettre en évidence:

Plaque de PCB HDI de 6L

,

Plaque de PCB HDI de contrôle d'impédance

,

Contrôle de l'impédance PCB multicouche HDI

Conditions de paiement et d'expédition
Description du produit

4L PCB haute densité / Hdi PCB avec contrôle d'impédance interconnecteur à demi-trous Bga densité

Description du produit:

La carte de circuits imprimés HDI représente l'apogée de la technologie moderne des circuits imprimés (PCB), répondant à la demande croissante de composants électroniques compacts, à grande vitesse et efficaces.qui signifie High Density Interconnect, est une technologie qui permet plus de fonctionnalités dans un espace plus petit, un facteur crucial dans le développement des derniers appareils électroniques grand public, des dispositifs médicaux et des outils de communication.Ce produit est spécialement conçu pour s'intégrer de manière transparente avec les convertisseurs HD SDI, complète les applications de circuits imprimés à grande vitesse et prend en charge les derniers modules de mémoire, tels que les circuits imprimés DDR4.

Doté d'une impressionnante taille de trou de 0,1 mm réalisée par forage laser de précision,la carte PCB HDI permet un niveau de détail et une densité de composants impossibles avec les méthodes de forage traditionnellesCette taille fine du trou est particulièrement bénéfique pour les applications nécessitant un grand nombre d'interconnexions dans un espace confiné, telles que les convertisseurs HD SDI,utilisés pour la transmission de signaux vidéo haute définition sur de longues distances sans perte de qualité.

En termes de résolution des traces, la carte HDI PCB possède une largeur minimale des traces et un espacement de 3/3 Mil (0,003 pouces),une spécification qui souligne l'adéquation de la carte pour les applications de PCB à grande vitesseCette géométrie fine de trace est essentielle pour réduire les pertes de signal et les conversations croisées, assurant ainsi l'intégrité du signal à haute fréquence.Ce niveau de précision est essentiel pour les performances des PCB DDR4, qui fonctionnent à des débits de données élevés et nécessitent une mise en page méticuleusement conçue pour maintenir l'intégrité du signal.

L'épaisseur de la carte de PCB HDI peut être personnalisée dans une large plage allant de 0,2 mm à 6,00 mm (8 mil à 126 mil).Cette polyvalence permet d'adapter la carte aux exigences de diverses applications, des appareils portables les plus minces aux équipements industriels les plus robustes.alors qu'un panneau plus épais pourrait être choisi pour son intégrité structurelle améliorée dans des environnements exigeants.

La taille minimale du trou de 0,15 mm est une autre caractéristique qui met en évidence les capacités de haute résolution de la carte PCB HDI.qui sont essentiels dans la conception de PCB multicouchesCes petites voies permettent d'interconnecter plusieurs couches, maximisant l'espace et améliorant les performances, ce qui est particulièrement utile dans le domaine des convertisseurs HD SDI,où la précision et la fiabilité sont primordiales.

Le contrôle de l'impédance est une caractéristique essentielle de la carte PCB HDI, garantissant que le PCB maintient une impédance constante dans tout le circuit.Ceci est d'une importance capitale dans les applications de PCB à grande vitesse, où les variations d'impédance peuvent entraîner des réflexions du signal et une perte d'intégrité du signal.comme ces modules de mémoire nécessitent une impédance constante pour fonctionner à une efficacité et une stabilité maximales.

En résumé, le circuit imprimé HDI est une solution avancée conçue pour l'électronique haute performance.et la conception optimisée pour les PCB DDR4 en font un choix idéal pour les projets exigeant les plus hauts standards de précisionAvec des caractéristiques comme la taille du trou percé au laser de 0,1 mm, une trace minimale de 3/3 Mil, une épaisseur de carte personnalisable, une taille minimale de trou de 0,15 mm et un contrôle d'impédance,le HDI PCB Board est à l'avant-garde de la technologie PCB, prêt à répondre aux besoins des conceptions électroniques les plus exigeantes.



Caractéristiques:

  • Nom du produit: HDI PCB Board
  • Tests effectués
    • Test électronique à 100%
    • Radiographie
  • Demande spéciale:
    • Un demi-trou
    • 0.25 mm BGA
  • Exigences particulières: prise de lampe
  • Contrôle de l'impédance: Oui
  • Taille minimale du trou: 0,15 mm
  • Compatible avec les applications HD SDI Converter
  • Technologie d'interconnexion à haute densité pour les PCB HDI


Paramètres techniques:

Paramètre technique Spécification
Exigences particulières Socket de la lampe
Les mots clés Interconnecteur à haute densité
Tests Tests électroniques à 100%, rayons X
Ratio d'aspect 10:1
Épaisseur 00,4-3,2 mm
Trace de min 3/3 millions
Taille du trou 0Forage au laser de.1 mm
Contrôle de l'impédance - Oui, oui.
Demande spéciale Pour les appareils de traitement de l'air
Taille minimale du trou 0.15 mm


Applications:

Les circuits imprimés HDI, ou cartes de circuits imprimés à interconnexion haute densité, représentent une avancée significative dans la technologie des circuits imprimés.Les circuits imprimés HDI comme les cartes HDI 4L 1+N+1 sont conçus pour répondre aux exigences rigoureuses de l'électronique moderneLe 4L désigne un PCB à quatre couches, tandis que le 1+N+1 indique l'accumulation d'une couche, suivie d'une couche interne (N) et recouverte d'une autre couche,présentant la conception complexe rendue possible par les processus de fabrication de PCB HDI.

L'un des attributs essentiels de ces PCB HDI est leur épaisseur de carte, qui varie d'un mince 0,2 mm à un robuste 6,00 mm (8 mil à 126 mil).Cette polyvalence garantit que les PCB HDI peuvent être intégrés dans un large éventail d'applicationsEn outre, l'assurance du contrôle de l'impédance garantit l'intégrité du signal à travers les différentes fréquences,un non négociable dans les conceptions à grande vitesse.

Les occasions et les scénarios d'application des PCB HDI sont divers, couvrant de multiples industries et technologies.Les circuits imprimés HDI sont l'épine dorsale des smartphones, les tablettes et les ordinateurs portables, où l'espace est une prime, et l'efficacité est primordiale.La miniaturisation des composants couplée aux exigences en matière de vitesse élevée font des PCB HDI un choix essentiel pour les fabricants qui visent à produire des PCB, mais des dispositifs puissants.

Dans le secteur des télécommunications, les circuits imprimés HDI permettent la fonctionnalité de routeurs et de commutateurs complexes et multicouches qui constituent le noyau de notre infrastructure Internet.Capacité à supporter une multitude de connexions dans un espace confiné, tout en maintenant l'intégrité du signal, est la raison pour laquelle les PCB HDI sont un produit de base dans cette industrie.la précision et la fiabilité offertes par les PCB HDI sont exploitées dans des dispositifs critiques tels que des stimulateurs cardiaques et des systèmes d'imagerie, où une performance constante pourrait faire la différence entre la vie et la mort.

Les industries automobile et aérospatiale, où les conditions extrêmes et le besoin de fiabilité et de miniaturisation convergent, bénéficient également des attributs des PCB HDI.Les interconnexions à haute densité fournissent la résilience nécessaire et permettent aux systèmes électroniques complexes utilisés dans les véhicules et les aéronefs modernesEn outre, les applications militaires et de défense, où la robustesse et les capacités technologiques avancées sont nécessaires,utilisent fréquemment des PCB HDI pour assurer la fonctionnalité et la durabilité de leurs systèmes électroniques.

Dans chacune de ces applications, le PCB HDI se distingue comme un composant essentiel en raison de sa capacité à faciliter les architectures électroniques avancées tout en conservant une empreinte compacte.Que ce soit dans l'environnement à haut risque de l'aérospatiale, le monde de la technologie médicale, ou l'électronique grand public que nous utilisons quotidiennement, les PCB HDI sont les héros méconnus qui permettent les sauts technologiques de notre époque.



Personnalisation:

Nos services de personnalisation de circuits imprimés haute densité répondent à vos besoins spécifiques, assurant que vos circuits imprimés HDI répondent aux normes de qualité les plus élevées.Nous pouvons incorporer la technologie Half Hole et accueillir un 0La matière première utilisée est le FR4 IT180 fiable, garantissant une excellente résistance thermique et une résistance mécanique pour vos applications de circuits imprimés à grande vitesse.

Nous offrons également un contrôle d'impédance pour maintenir l'intégrité du signal sur votre carte PCB HDI, essentielle pour les circuits à grande vitesse.vous fournissant la précision de la ligne fine requise pour les conceptions de circuits complexesEn outre, la personnalisation de notre produit permet une configuration de couche de carte allant jusqu'à 6L, ce qui nous permet de répondre à vos besoins en PCB à haute densité multicouche.



Assistance et services:

Le produit HDI PCB Board est livré avec un support technique et des services complets pour assurer votre satisfaction et votre succès avec notre produit.Notre support comprend une gamme complète de services de dépannage de produit, l'optimisation des performances, des conseils sur les meilleures pratiques de conception et de mise en œuvre.

Notre équipe de support technique est bien versée dans tous les aspects de la technologie des PCB HDI et peut fournir une assistance avec des recommandations de mise en pile, la sélection de matériaux,et compréhension des contraintes de fabricationIls sont équipés pour vous aider à résoudre tous les problèmes que vous pourriez rencontrer lors des processus de conception, d'essai ou d'assemblage.

En plus de résoudre les problèmes,Nous offrons également des services avancés tels que l'analyse de l'intégrité du signal et des conseils en gestion thermique pour vous assurer que votre PCB HDI fonctionne efficacement et de manière fiable dans toutes les conditionsNotre objectif est de vous aider à maximiser les performances et la longévité de votre produit.

Nous améliorons continuellement nos ressources de soutien, y compris la documentation détaillée, les FAQ et les guides techniques,qui sont disponibles pour vous aider à naviguer à travers les défis communs et les demandes de renseignements liées aux PCB HDI.

Veuillez noter que notre support technique et nos services sont disponibles pendant les heures normales d'ouverture et sont soumis à nos conditions générales de service.Nous nous engageons à vous fournir le soutien dont vous avez besoin pour une expérience transparente avec notre produit HDI PCB Board.
