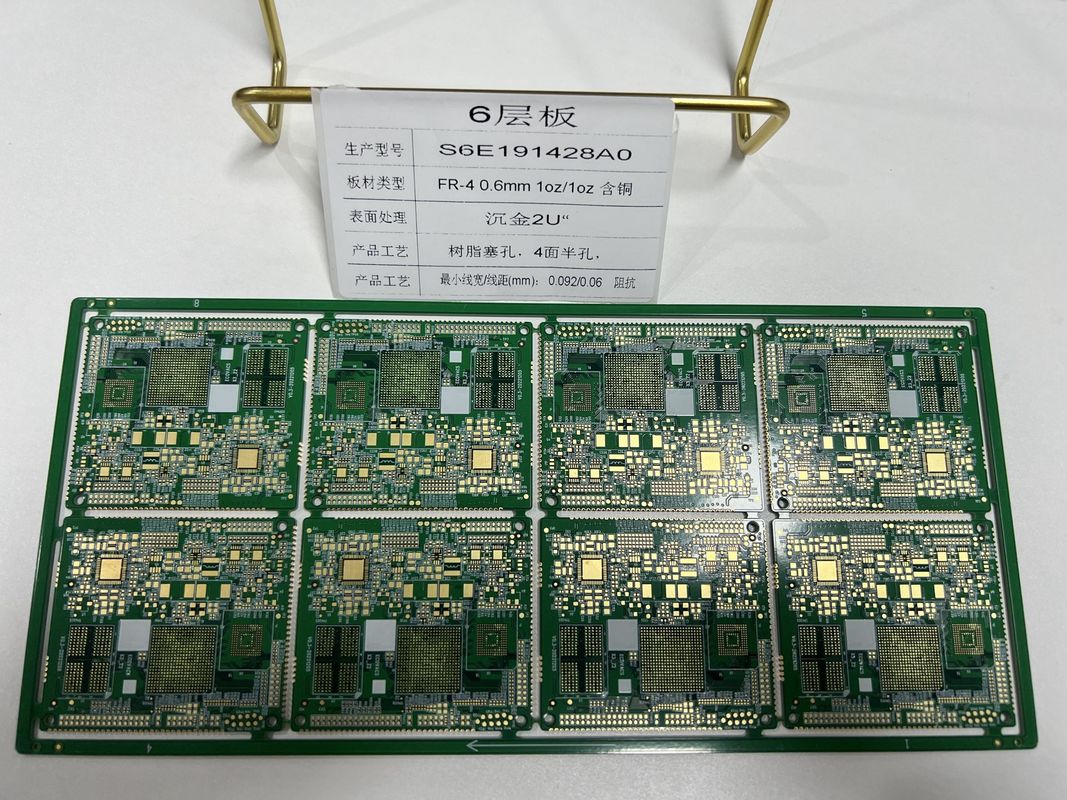

6 couches Socket de lampe HDI Pcb rigide flexible à demi-trous 3/3Mil Contrôle d'impédance

Description du produit:

Le circuit imprimé HDI représente un sommet de l'innovation moderne dans le domaine de la technologie des interconnecteurs à haute densité (HDI).Cette carte est un composant essentiel pour les systèmes où l'espace et les performances sont essentiels.Il est particulièrement adapté à des applications telles que les convertisseurs HD SDI et autres équipements de traitement de signaux numériques à haute fréquence où la précision et la fiabilité ne sont pas négociables.

L'une des caractéristiques les plus remarquables de ce circuit imprimé HDI est la technologie Half Hole à la demande spéciale, qui permet le revêtement des bords pour une meilleure connectivité et résistance dans la structure du PCB.Cette technique avancée est essentielle pour soutenir.25mm Ball Grid Array (BGA) emballage, qui est couramment utilisé dans les porteurs de puces à haute densité.fournissant une solution compacte sans compromettre les performances électriques, un aspect crucial pour les cartes de circuits imprimés HDI.

Le contrôle d'impédance améliore encore les performances de la carte, ce qui témoigne de l'ingénierie de précision derrière ce produit.Le contrôle de l'impédance est essentiel pour maintenir l'intégrité du signal, en particulier dans les PCB à haute densité où la nature compacte des circuits peut entraîner un bruit croisé potentiel et une dégradation du signal.Cette caractéristique garantit que la carte fonctionne de manière constante à haute fréquence, ce qui en fait un choix idéal pour les applications numériques et RF les plus exigeantes.

Le choix du FR4 IT180 comme matière première pour la carte PCB HDI est un autre aspect clé de sa conception.FR4 IT180 est un stratifié de haute qualité connu pour son excellente résistance thermique et sa résistance mécaniqueLe matériau est également reconnu pour ses propriétés d'isolation électrique.contribuer davantage aux performances et à la durabilité globales du panneau.

Une caractéristique technique remarquable de ce PCB à haute densité est son rapport d'aspect de 10:1Cela signifie que la planche peut accueillir des trous dix fois plus profonds que leur diamètre, ce qui permet plus de couches et de complexité dans une empreinte plus petite.Un tel rapport d'aspect est une réalisation significative, démontrant l'adéquation de la carte pour les applications à haut nombre de couches tout en maintenant la précision requise pour les composants à haute résistance.

Dans l'ensemble, le circuit imprimé HDI est une solution de pointe pour les applications nécessitant une technologie d'interconnexion haute densité.et le contrôle d'impédance précisLe matériau robuste FR4 IT180 assure que la carte peut résister aux rigueurs des environnements à haute performance.Que ce soit pour un convertisseur HD SDI ou d'autres applications critiques, ce PCB haute densité est conçu pour offrir fiabilité, efficacité et performances inégalées dans les conceptions électroniques les plus difficiles.

Caractéristiques:

• Nom du produit: HDI PCB Board
• Taille minimale du trou: 0,15 mm
• Couche de planche: 6-32L
• Taille du trou: perceuse laser de 0,1 mm
• Nom du PCB: 4L 1+N+1 HDI Boards
• Min Trace: 3 / 3 millions
• Conçus pour les applications de PCB à haute vitesse
• Compatible avec les systèmes de conversion SDI HD
• Technologie des cartes PCB à interconnexion haute densité (HDI)

Paramètres techniques:

Applications:

Le circuit imprimé à interconnexion haute densité (HDI), avec sa taille minimale impressionnante de trou de 0,15 mm, est conçu pour des applications où l'optimisation de l'espace et les exigences de fonctionnalités fines sont primordiales.La technologie HDI permet plus de fonctions par unité de surface, ce qui fait de la carte HDI PCB un choix idéal pour les applications à haute densité. Cette carte est méticuleusement fabriquée à l'aide de matières premières FR4 IT180 de haute qualité, assurant durabilité et performances constantes,d'une épaisseur pouvant accueillir des dessins de 0.2mm à 6.00mm (8mil-126mil), répondant à une variété de besoins de produits.

Les circuits imprimés HDI sont couramment utilisés dans les appareils électroniques compacts où l'intégration de signaux à grande vitesse est cruciale.comprimésLa technologie HDI dans ces appareils permet une transmission plus rapide du signal, une meilleure connectivité et une meilleure connectivité.une meilleure intégrité du signal, et de meilleures performances électriques, tout en conservant un petit facteur de forme.

En outre, l'aspect de la carte PCB haute vitesse de la technologie HDI est particulièrement bénéfique dans les scénarios qui nécessitent un contrôle d'impédance précis.tels que les systèmes informatiques avancésLe contrôle précis de l'impédance offert par les PCB HDI garantit que la dégradation du signal est minimisée,même dans les circonstances les plus difficiles, ce qui en fait un choix fiable pour les industries qui ne peuvent se permettre des problèmes d'intégrité du signal.

Un autre scénario d'application pour la carte HDI PCB est dans les dispositifs médicaux.avec leurs capacités de haute densité, permettent la création de circuits complexes et hautement fiables nécessaires à des équipements médicaux essentiels tels que des appareils d'imagerie, des moniteurs compacts et des machines de diagnostic portables.

Dans les secteurs de l'aérospatiale et de la défense, où les équipements doivent résister à des conditions extrêmes tout en conservant leur fonctionnalité,la robustesse de la matière première FR4 IT180 utilisée dans ces PCB HDI est de la plus haute importanceLa combinaison de haute densité, fiabilité et capacité à fonctionner sous des contraintes environnementales sévères fait de ces cartes un composant indispensable dans les dispositifs de communication militaires.électronique, et instruments d'exploration spatiale.

Enfin, l'industrie automobile, qui s'appuie de plus en plus sur les systèmes électroniques pour la sécurité, les performances et le confort, est un utilisateur important des PCB HDI.Le PCB à haute densité est essentiel dans ce secteur pour ses avantages en matière d'économie d'espace et sa capacité à accueillir une multitude de fonctions dans un espace confiné, ce qui est crucial pour les systèmes électroniques modernes des véhicules qui combinent les fonctions de navigation, de divertissement et d'assistance au conducteur dans une interface unique et conviviale.

Personnalisation:

Nos services de fabrication de circuits imprimés à haute densité (PCB HDI) offrent une large personnalisation pour votre produit de carte de circuits imprimés HDI.6 à 32 couches, nous pouvons accueillir des conceptions complexes multicouches.Contrôle de l'impédancepour l'intégrité du signal, essentielle pour les applications à grande vitesse telles que les PCB DDR4.

Nous nous occupons également deDemandes spécialesComme ça.Un demi-troule forage et le soutien de0.25mm Ball Grid Array (BGA)Nous pouvons également intégrer des technologies de pointe dans les emballages de composants.Exigences particulièrespar exempleSocket de la lampeintégrations selon vos besoins de conception.

L'épaisseur de votre carte PCB HDI peut être adaptée dans la gamme de00,4-3,2 mm, offrant la flexibilité nécessaire pour équilibrer la rigidité des planches et les contraintes d'espace pour votre application spécifique.Faites-nous confiance pour vos besoins de fabrication de PCB HDI pour vous assurer que votre produit répond aux normes de qualité et de performance les plus élevées.

Assistance et services:

Notre produit HDI PCB Board est livré avec un support technique complet et des services conçus pour assurer le plus haut niveau de performance, de fiabilité et de satisfaction du client.Notre soutien inclut l'accès à une suite de ressources pour le dépannage, l'orientation technique et l'optimisation des produits.

Assistance technique:

• Base de connaissances en ligne: accédez à un large éventail de documents, y compris des FAQ, des articles techniques et des meilleures pratiques pour vous aider à comprendre et à optimiser l'utilisation de votre carte PCB HDI.
• Documentation du produit: Des manuels d'utilisation détaillés, des spécifications et des guides d'entretien sont disponibles pour vous fournir toutes les informations nécessaires au bon fonctionnement de votre produit.
• Mises à jour du firmware: restez à jour avec les dernières versions du firmware pour vous assurer que votre carte PCB HDI dispose des dernières fonctionnalités et améliorations.

Services fournis:

• Services de diagnostic: Notre équipe peut effectuer des diagnostics à distance pour identifier et résoudre les problèmes, assurant un temps d'arrêt minimal pour vos opérations.
• Services de réparation: en cas de dysfonctionnement, nous offrons des services de réparation pour restaurer votre carte PCB HDI à un état de fonctionnement optimal.
• Consultation professionnelle: nos experts sont disponibles pour vous aider à intégrer la carte PCB HDI dans vos applications spécifiques et à optimiser ses performances.

Nous nous engageons à fournir un soutien et des services exceptionnels à tous nos clients.soutenir le succès de vos projets et de vos demandes.
