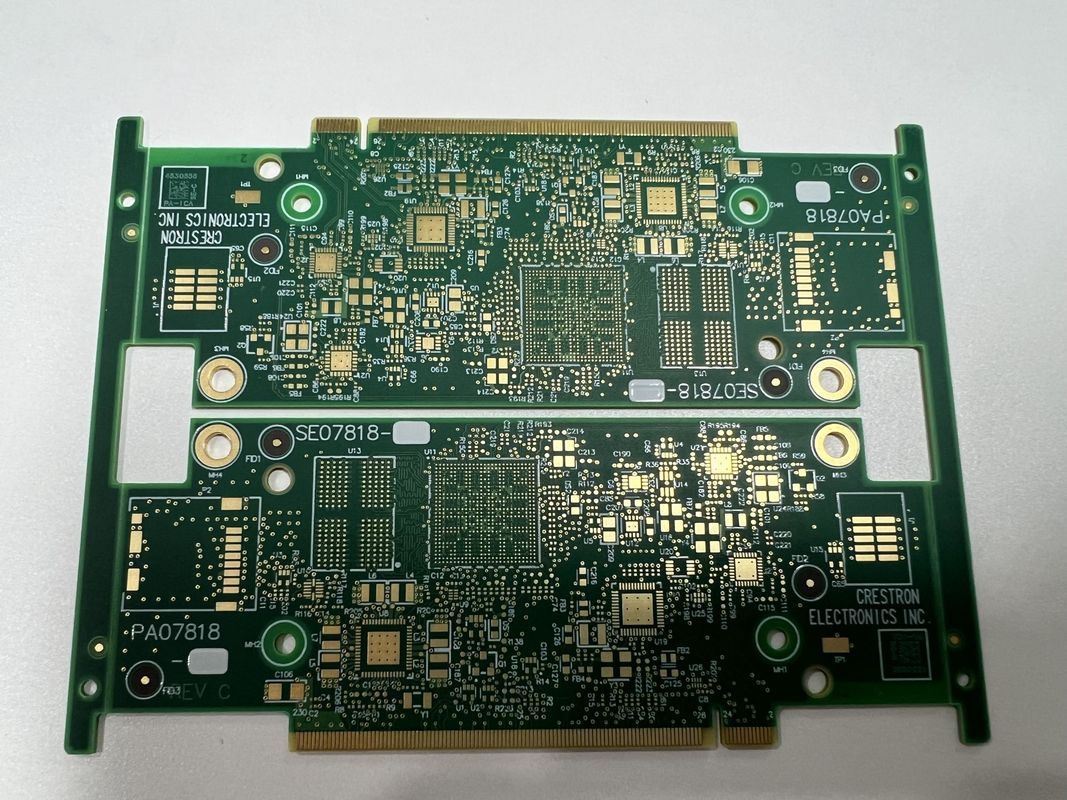

8mil-126mil épaisseur PCB haute densité HDI carte de circuit imprimé 4-20 couches

Description du produit:

Le circuit imprimé à haute densité (HDI) est un sommet de la technologie moderne des circuits imprimés, incarnant les dernières avancées dans la fabrication de circuits imprimés.Cette carte modèle haute densité est conçue pour répondre aux exigences rigoureuses des appareils électroniques complexes d'aujourd'huiLes circuits imprimés HDI sont caractérisés par un câblage plus dense, des voies plus petites, des circuits imprimés de haute précision et des circuits imprimés de haute précision.et une densité plus élevée de plaquettes de connexion que les PCB traditionnels, ce qui en fait le choix idéal pour l'électronique haute performance.

Avec un nombre de couches de planche allant de 6 à 32 couches,la carte HDI PCB offre une flexibilité énorme et est capable d'accueillir les conceptions de circuits complexes inhérents à des configurations multicouchesCette polyvalence le rend adapté à un large éventail d'applications, allant de l'électronique grand public à des dispositifs médicaux critiques et à des systèmes militaires de haute qualité.Le nombre de couches correspond directement à la complexité et à la fonctionnalité qui peuvent être atteintes., permettant aux ingénieurs de concevoir des circuits très avancés qui tirent parti de la structure multicouche de la carte.

En outre, la carte PCB HDI est disponible dans une variété d'épaisseurs, allant d'un mince 0,2 mm (8 mil) à un robuste 6,00 mm (126 mil).Cette gamme garantit que le produit peut être adapté à des exigences spécifiques, qu'il s'agisse d'un profil mince pour les appareils légers et portables ou d'une carte plus épaisse pour une durabilité et un support amélioré pour les composants plus lourds.L'épaisseur du panneau joue un rôle crucial dans la stabilité mécanique globale du produit final, ainsi que ses capacités de gestion thermique.

Le rapport d'aspect exceptionnel de 10:1 témoigne de l'ingénierie de précision du PCB à haute densité.Ce rapport indique la capacité de la planche à contenir de très petites voies (trous) à grande profondeur., une caractéristique essentielle pour les cartes multicouches, un ratio d'aspect aussi élevé est difficile à atteindre et à maintenir, mais il est crucial pour la miniaturisation des composants électroniques,permettant de regrouper plus de fonctionnalités dans un espace plus petit.

Le test est un élément essentiel dans la fabrication de tout PCB, et le HDI PCB Board ne fait pas exception.Cet essai électrique complet confirme l'intégrité de la carte, vérifiant que toutes les connexions sont correctes et qu'il n'y a pas de courts-circuits ou de circuits ouverts.en veillant à ce que les couches, les voies et les composants cachés sont correctement positionnés et exempts de défauts.Ces protocoles de test rigoureux sont en place pour garantir que chaque PCB haute densité répond aux normes élevées attendues par les clients dans les domaines exigeants.

Pour ceux qui ont besoin d'une carte modèle à haute densité qui combine un nombre élevé de couches, une épaisseur variable, des normes de test strictes et un rapport d'aspect impressionnant,le HDI PCB Board est un choix inégaléIl encapsule l'avant-garde de la conception et de la fabrication de PCB, offrant une densité et une connectivité inégalées pour des applications électroniques sophistiquées.des essais minutieux, et la polyvalence, la carte PCB HDI est un produit de premier plan pour toute industrie nécessitant des cartes de circuits imprimés de haute performance et hautement fiables.

Caractéristiques:

• Nom du produit: HDI PCB Board
• Test: 100% test électronique, rayons X
• matières premières: FR4 IT180
• Taille minimale du trou: 0,15 mm
• Contrôle de l'impédance: Oui
• Ratio d'aspect: 101
• PCB à haute densité
• Plaque de PCB à haute vitesse
• PCB interconnectés à haute densité

Paramètres techniques:

Applications:

Les cartes HDI 4L 1+N+1, avec leur nombre de couches polyvalent allant de 4 à 20 couches et des options d'épaisseur de carte allant de 0,2 mm à 6,00 mm robustes,sont une incarnation de la fabrication de PCB HDI de pointeUtilisant FR4 IT180 comme matière première, ces circuits imprimés à haute vitesse sont conçus pour répondre aux normes strictes de l'électronique moderne, offrant une largeur minimale de trace et un espacement de 3/3 mil,qui leur permet de supporter le placement de composants à haute densité requis par les appareils électroniques contemporains.

Les circuits imprimés à haute vitesse comme le 4L 1+N+1 HDI sont essentiels dans les applications où les performances et l'espace sont primés.et les ordinateurs portables sont des exemples typiques d'appareils qui bénéficient de la miniaturisation et des performances électriques améliorées offertes par la fabrication de PCB HDILa nature compacte et multicouche de ces cartes permet d'intégrer plus de fonctionnalités dans les formes minces que les consommateurs demandent.,ou des capteurs intégrés, ces PCB HDI sont à la hauteur de la tâche.

Dans le domaine de la technologie portable, le PCB à grande vitesse est tout aussi vital.les interconnexions à haute densité fournies par les cartes HDI 4L 1+N+1La petite trace et l'espace, combinés à la capacité d'intégrer plusieurs couches, rendent ces PCBs idéaux pour l'électronique sophistiquée et miniaturisée trouvée dans les appareils portables.

En outre, dans le domaine de l'électronique industrielle, où la fiabilité et la précision ne sont pas négociables, les cartes HDI 4L 1+N+1 brillent.technologie d'automatisationLa robustesse offerte par le matériau FR4 IT180 assure stabilité et durabilité, même dans des environnements industriels difficiles où les PCB à grande vitesse sont exposés à des températures extrêmes,les vibrations, et autres conditions difficiles.

Les secteurs de l'aérospatiale et de la défense tirent également parti des avantages des PCB interconnectés à haute densité.La technologie HDI et la technologie satellite nécessitent toutes la fiabilité et les capacités de transmission de signal à grande vitesse que ces cartes HDI fournissent.. The combination of a high layer count and fine trace capabilities allows for sophisticated circuit designs that can operate effectively in the demanding scenarios faced by aerospace and defense equipment.

Enfin, dans l'industrie automobile, l'évolution en cours vers des véhicules plus intelligents et plus connectés nécessite l'intégration de PCB HDI.systèmes d'information et de divertissement, et les ordinateurs de bord bénéficient tous des caractéristiques d'économie d'espace et de haute performance des cartes HDI 4L 1+N+1.Capacité à résister aux fluctuations de température et aux vibrations de l'environnement automobile, tout en maintenant l'intégrité du signal à grande vitesse, rend ces PCB indispensables dans les véhicules modernes.

En conclusion, les cartes HDI 4L 1+N+1 sont à l'avant-garde de la fabrication de PCB HDI,offrant une polyvalence et des performances inégalées pour un large éventail d'applications de PCB à grande vitesse dans diverses industries exigeantes.

Personnalisation:

Notre carte PCB HDI est conçue pour répondre aux exigences complexes des composants électroniques sophistiqués tels que le convertisseur HD SDI.Notre produit garantit que vos applications de carte PCB haute vitesse sont prises en charge par des spécifications de haut niveauNos services de personnalisation incluent:

Traceur min:Les capacités de gravure de précision permettent une trace et un espace minimaux de 3/3 Mil, pour accueillir les mises en page compactes nécessaires pour les PCB à haute densité.

matières premières:Nous utilisons des matières premières FR4 IT180 de haute qualité pour assurer la durabilité et la cohérence des performances de votre carte PCB HDI, ce qui la rend idéale pour les applications de carte PCB à grande vitesse.

Ratio d'aspectNotre carte PCB HDI possède un rapport d'aspect impressionnant de 10:1, ce qui témoigne de nos processus de fabrication avancés et est crucial pour les applications de convertisseur SDI HD.

Contrôle de l'impédance:Oui, le contrôle de l'impédance est méticuleusement géré pour assurer l'intégrité du signal, ce qui est particulièrement important dans les conceptions de cartes PCB à grande vitesse et de convertisseurs HD SDI.

Taille minimale du trou:Notre technologie de PCB haute densité permet une taille minimale de trou percé de 0,15 mm, fournissant la précision requise pour les composants miniaturisés utilisés dans les ensembles électroniques de pointe.
