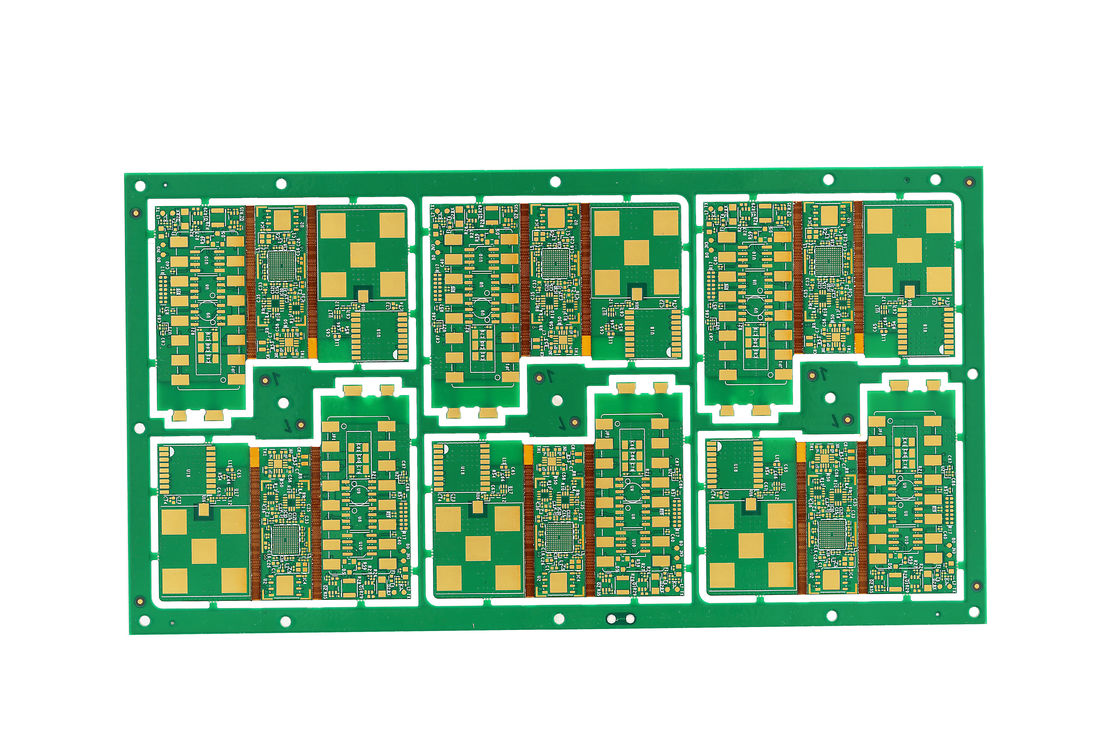

4 couches assemblage de PCB rigide et souple traitement enig 1-28couches

Description du produit:

Le PCB rigide flexible, également connu sous le nom de circuit imprimé flexible-rigide, représente une fusion remarquable de robustesse et de flexibilité, conçu pour répondre aux exigences strictes de l'électronique moderne.Cette carte de circuit imprimé hybride combine les meilleures caractéristiques des cartes de circuit imprimé rigides et des circuits flexibles pour offrir un niveau inégalé de polyvalence et de fiabilitéAvec la capacité de se plier et de se tordre sans compromettre l'intégrité des connexions électriques,Cette carte de circuit imprimé pliable est une solution idéale pour les applications dynamiques où l'espace est à la prime et les configurations tridimensionnelles complexes sont nécessaires.

L'une des spécifications les plus critiques de tout PCB est la précision des emplacements des trous, et notre PCB rigide flexible offre un écart impressionnant de position des trous de ± 0,05 mm.Ce niveau de précision garantit que les composants s'adaptent parfaitementLa précision de fabrication s'étend aux dimensions globales du panneau, qui mesure 41,55*131 mm,le rendant adapté à un large éventail d'applications, allant des dispositifs médicaux aux instruments aérospatiaux.

Les matériaux utilisés dans la construction des PCB rigides flexibles sont soigneusement sélectionnés pour offrir les meilleures performances et durabilité.Le FR4 est un matériau composite largement respecté, connu pour son excellente résistance aux flammes.Le polyimide est utilisé pour les couches flexibles de la carte en raison de sa stabilité thermique, de sa résistance chimique et de sa souplesse exceptionnelles.En plusLe PET, connu pour son bon équilibre des propriétés mécaniques et électriques, est également utilisé pour améliorer les performances du panneau.Ces matériaux créent une carte de circuit imprimé flexible-rigide qui est non seulement pliable mais aussi durable et capable de fonctionner dans des environnements difficiles..

En termes de superposition, le PCB Rigid Flex est vraiment remarquable, prenant en charge des configurations allant jusqu'à 52L (Max Layer).Ce nombre extraordinaire de couches permet l'intégration de plusieurs circuits en un seul, un emballage compact, essentiel pour les applications électroniques à haute densité, que ce soit pour des équipements de communication avancés, des systèmes de contrôle sophistiqués ou des technologies médicales de pointe,la capacité d'accueillir un si grand nombre de couches fait de ce PCB un choix pour les concepteurs et les ingénieurs.

Le traitement de surface est un autre aspect sur lequel se démarque notre carte de circuit imprimé flexible-rigide.OSP (préservatifs organiques de soudure)Chacun de ces traitements est appliqué pour assurer la meilleure surface possible pour le soudage, la longévité et la protection contre l'oxydation.L'ENIG offre une excellente planéité de surface et une longue durée de conservationL'OSP est un choix rentable et respectueux de l'environnement qui fournit une surface plane et convient au soudage sans plomb.et Silver offrent tous leurs avantages uniques, de l'excellente conductivité à une soudabilité supérieure.

En conclusion, le PCB rigide flexible est une solution sophistiquée et performante qui comble l'écart entre les circuits rigides traditionnels et les circuits flexibles.nombre élevé de couches, et les traitements de surface polyvalents en font un choix puissant pour une multitude d'applications.Que vous cherchiez à repousser les limites de la conception électronique ou que vous cherchiez une carte de circuit imprimé fiable et rentable, cette carte de circuit imprimé pliable est conçue pour dépasser les attentes des projets les plus exigeants.

Caractéristiques:

• Nom du produit: PCB rigide flexible
• Radius de flexion: 0,5 à 10 mm
• Déviation de la position du trou: ±0,05 mm
• Flexibilité: 1 à 8 fois
• Couche de PCB: 1 à 28 couches
• Couche maximale: 52L
• Type: carte de circuit imprimé rigide et flexible
• Conception: carte de circuit imprimé flexible-rigide
• Structure: carte de câblage imprimée rigide et flexible

Paramètres techniques:

Applications:

Le PCB rigide flexible, une construction hybride de circuits imprimés rigides flexibles, offre une solution unique aux défis électroniques complexes.ce produit est spécialement conçu pour répondre aux applications qui nécessitent le mélange parfait de souplesse et de rigiditéL'utilisation de matériaux de haute qualité tels que le FR4, le polyimide et le PET assure une durabilité et une fiabilité à long terme.La finition de surface avec HASL LF offre une excellente soudabilité et une protection de l'environnement..

L'une des principales applications de cette carte de circuit imprimé rigide flexible est dans la technologie portable.La flexibilité permet des conceptions ergonomiques qui peuvent s'adapter à diverses formes et contours des appareils portablesEn outre,le profil mince et la légèreté de la planche en font un choix idéal pour les espaces compacts et les appareils qui nécessitent une approche de conception minimaliste sans compromettre la fonctionnalité.

Les dispositifs médicaux bénéficient également grandement de l'utilisation de circuits imprimés rigides et flexibles.Sa capacité à créer des structures tridimensionnelles complexes le rend adapté à des instruments médicaux complexes où la fiabilité et la précision sont primordiales.Les options de traitement du panneau, y compris ENIG, OSP, Immersion Gold/Tin/Silver, assurent une excellente conductivité et une résistance à l'oxydation, qui sont des attributs essentiels dans les environnements médicaux.

Dans l'industrie aérospatiale,Le circuit imprimé rigide flexible trouve son but dans la production d'électronique sophistiquée qui doit résister à des conditions extrêmes tout en maintenant un haut niveau de précisionLes options de perforation de profilage de la carte, telles que le routage, la V-CUT et le beveling, permettent une intégration transparente dans divers composants aérospatiaux,offrant des performances améliorées et réduisant le risque de contraintes mécaniques.

En outre, le secteur de la défense utilise la robustesse de la carte de circuit imprimé rigide flexible pour les dispositifs de communication et les systèmes de contrôle avancés.La combinaison de zones flexibles et rigides au sein d'une seule carte de circuit imprimé fournit la résistance et l'adaptabilité nécessaires dans le domaine, où l'équipement doit supporter des conditions difficiles sans défaillance.

Les fabricants d'électronique grand public incorporent également ces cartes dans des appareils tels que les smartphones, les appareils photo et autres gadgets portables.La nature compacte et polyvalente du PCB rigide flexible permet des possibilités de conception innovantes, permettant des profils plus minces et des fonctionnalités plus complexes regroupées dans des formes plus petites.

En résumé, le produit Rigid Flex PCB avec ses caractéristiques importantes est un composant par excellence pour les applications exigeant une grande fiabilité, précision et flexibilité de conception,Ce qui en fait un atout précieux dans une multitude d'industries de haute technologie.

Personnalisation:

Notre produit Rigid Flex PCB offre des services complets de personnalisation de produit pour répondre à vos besoins spécifiques.Nos services d'assemblage de circuits imprimés offrent une polyvalence pour les conceptions les plus complexesQue vous ayez besoin d'une carte à 4 couches ou plus, nous pouvons répondre à vos besoins.

Notre technologie de carte de circuit imprimé pliable vous permet d'avoir la flexibilité dont vous avez besoin, tout en maintenant la stabilité d'une carte de câblage imprimé rigide.Avec une trace minimale et un espace de 0.1mm, nous assurons une interconnectivité de haute densité pour la fonctionnalité de votre appareil.

La dimension standard de notre Flex Rigid PCB est de 41,55*131 mm, ce qui fournit un espace suffisant pour une variété de composants et de conceptions de circuits complexes tout en étant capable de s'intégrer dans votre appareil compact.Des tailles personnalisées sont également disponibles sur demande pour répondre à vos contraintes de conception spécifiques.

Choisissez nos services de circuits imprimés rigides flexibles pour une solution de carte de câblage imprimée rigide pliable qui combine fiabilité avec les capacités dynamiques d'un circuit flexible.Contactez-nous aujourd'hui pour commencer votre projet de PCB sur mesure.

Assistance et services:

Les PCB rigides flexibles sont des circuits imprimés avancés qui combinent le meilleur des circuits rigides et des circuits flexibles.Notre support technique de produit et les services pour les PCB rigides flexibles fournissent une assistance complète pour assurer la plus haute qualité et la performance de vos besoins de circuitsNous offrons des conseils sur les lignes directrices de conception pour vous aider à optimiser votre mise en page pour une efficacité et une fiabilité de fabrication.Notre équipe d'ingénieurs est disponible pour vous aider avec toutes les questions liées à la sélection des matériaux, les options d'empilement et les exigences de performance électrique.

Nous fournissons également une documentation détaillée pour les instructions d'assemblage et de manutention, garantissant que votre équipe peut gérer et assembler correctement les PCB rigides flexibles sans compromettre leur intégrité.Nos services de test comprennent des tests électriques pour garantir que chaque PCB répond aux normes de qualité strictes avant d'être expédiéNous utilisons des techniques d'inspection avancées, y compris l'inspection optique automatisée (AOI), l'inspection aux rayons X et les tests de sonde volante, pour détecter tout problème potentiel au début du processus de production.

Pour tout dépannage ou problème technique qui pourrait survenir, notre équipe de support dédiée est prête à fournir des solutions rapides.délaminationNotre objectif est de vous aider à atténuer ces problèmes et à prolonger la durée de vie de vos PCB rigides flexibles.

En cas de mise à jour ou de révision du produit, nous assurons une transition transparente, vous aidant à vous adapter aux nouvelles versions avec un minimum de perturbations.Notre engagement envers la satisfaction du client signifie que nous nous efforçons constamment de vous fournir les ressources et l'expertise dont vous avez besoin pour réussir avec la technologie des PCB rigides flexibles..
