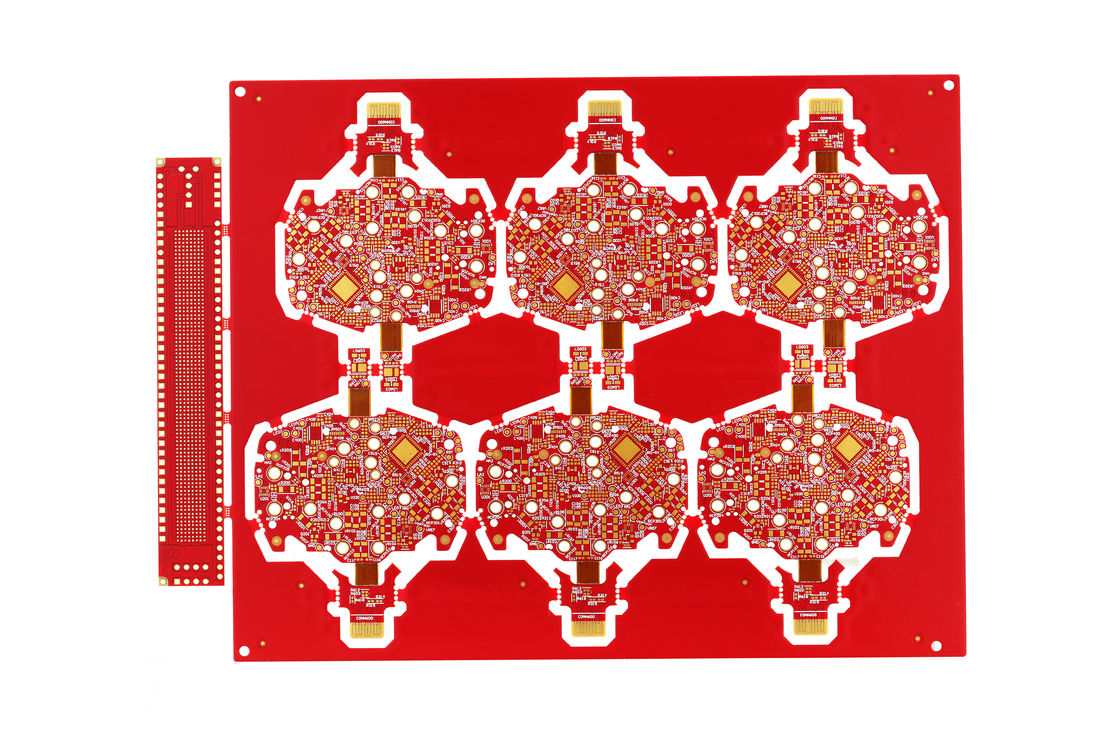

Une carte PCB flexible rigide à 4 couches avec une précision de trace / espace

Description du produit:

Le produit de circuit imprimé rigide flexible représente une fusion remarquable de la robustesse offerte par les circuits imprimés rigides traditionnels (PCB) et de l'adaptabilité polyvalente des circuits flexibles. Cette technologie hybride intègre des éléments de circuits rigides et flexibles, créant une carte à la fois solide et pliable. Elle ouvre de nouvelles dimensions pour les concepteurs électroniques, offrant la résilience nécessaire pour les composants stables aux côtés de la malléabilité requise pour les assemblages électroniques complexes.

La carte de câblage imprimée rigide flexible est conçue avec une spécification minimale de piste/espace de 0,1 mm, garantissant un placement de composants à haute densité et une conception compacte et efficace. Avec la capacité de prendre en charge un nombre de couches de PCB allant de 1 à 28 couches, il est évident que ces cartes sont conçues pour accueillir une variété de complexités et de fonctionnalités, adaptées à de nombreuses applications dans divers secteurs.

En tant que type de produit classé sous Assemblage de PCB, ce PCB rigide flexible est plus qu'une simple carte nue ; c'est une solution complète qui comprend l'intégration de divers composants. Le processus d'assemblage tire parti d'une technologie de pointe pour placer avec précision et fiabilité des dispositifs montés en surface (SMD), des réseaux de billes (BGA), des boîtiers à double rangée (DIP) et d'autres composants électroniques. L'inclusion de ces composants fait du produit une base électronique prête à l'emploi pour une multitude d'applications nécessitant à la fois la stabilité des zones rigides et la flexibilité des segments pliables.

La carte de circuit imprimé rigide flexible est fabriquée avec une attention méticuleuse aux détails, en employant diverses techniques de poinçonnage de profilage telles que le routage, la coupe en V et le chanfreinage. Ces méthodes garantissent que la carte est façonnée et profilée selon des spécifications exactes, facilitant une intégration transparente dans l'assemblage du produit final. Le routage est utilisé pour les découpes et les formes complexes, la coupe en V pour créer une séparation facile de plusieurs cartes, et le chanfreinage pour les bords inclinés qui améliorent la facilité d'insertion des PCB dans les connecteurs.

Avec sa construction hybride, la carte de circuit imprimé pliable est une solution idéale pour les applications avec des contraintes spatiales ou lorsque le mouvement et la flexibilité sont essentiels. Les sections rigides fournissent une base durable pour les composants lourds ou générant de la chaleur, tandis que les queues flexibles peuvent être pliées ou torsadées pour former les connexions nécessaires sans compromettre l'intégrité des chemins électriques. Cette caractéristique dynamique du PCB rigide flexible lui permet d'être plié ou torsadé pour s'adapter dans des espaces restreints, éliminant ainsi le besoin de plusieurs connecteurs et câbles, réduisant ainsi la taille et le poids globaux du produit.

L'adaptabilité du PCB rigide flexible ne se limite pas à sa forme physique. Ses performances électriques sont tout aussi impressionnantes, avec la capacité de maintenir un haut niveau d'intégrité du signal, même dans des conceptions complexes et à haute vitesse. Cela fait du produit un excellent choix pour les appareils électroniques sophistiqués où les performances et la fiabilité sont primordiales.

L'assurance qualité est un aspect central du processus de fabrication du PCB rigide flexible. Chaque carte est soumise à des tests et inspections rigoureux pour garantir qu'elle répond aux normes les plus élevées de fiabilité et de fonctionnalité. Ce contrôle qualité méticuleux garantit que chaque carte de câblage imprimée rigide flexible fonctionne à son plein potentiel, fournissant une base électronique fiable et durable pour toute application pour laquelle elle est conçue.

En résumé, le produit de PCB rigide flexible est un choix exceptionnel pour les concepteurs qui exigent la précision mécanique d'une carte rigide avec l'avantage supplémentaire de la flexibilité. Son espace piste minimum de 0,1 mm, sa capacité à intégrer 1 à 28 couches, son assemblage avancé avec des composants SMD, BGA, DIP et l'utilisation de techniques de poinçonnage de profilage se combinent pour créer un produit polyvalent et haute performance qui se situe à la pointe de la technologie des PCB.

Caractéristiques:

• Nom du produit: PCB rigide flexible
• Déviation de la position du trou: ±0,05 mm
• Rayon de courbure: 0,5-10 mm
• Composants: SMD, BGA, DIP, etc.
• Piste/espace minimum: 0,1 mm
• Flexibilité: 1-8 fois
• Carte de circuit imprimé pliable
• Carte de câblage imprimée rigide pliable
• PCB flexible-pliable

Paramètres techniques:

Applications:

Le PCB rigide flexible, ou carte de câblage imprimée rigide pliable, est une merveille dans l'industrie des composants électroniques, amalgamant les meilleurs attributs des circuits imprimés rigides et flexibles. Conçu pour la polyvalence, ce produit répond à un large éventail d'applications, adapté à diverses occasions et scénarios où les PCB traditionnels pourraient ne pas suffire. Avec un nombre de couches allant de 1 à 28 couches, il offre une complexité et une connectivité suffisantes pour les systèmes électroniques sophistiqués.

L'une des caractéristiques les plus importantes de ce circuit imprimé flexible-rigide est sa flexibilité, qui peut être utilisée de 1 à 8 fois. Cet attribut le rend idéal pour les applications où la carte doit se conformer à une certaine forme ou s'adapter à des espaces irréguliers. La flexibilité permet également des applications dynamiques où la carte peut avoir besoin de se plier pendant l'utilisation, s'adaptant aux mouvements mécaniques à l'intérieur de l'appareil sans sacrifier les performances ou la fiabilité.

De plus, le rayon de courbure de ces cartes est très accommodant, allant d'un rayon serré de 0,5 mm à un rayon plus généreux de 10 mm. Cette gamme garantit que, que l'application nécessite des courbures nettes ou des courbes douces, la carte de circuit imprimé pliable peut supporter la contrainte sans compromettre son intégrité structurelle ou sa fonctionnalité électrique. Les dimensions de ces cartes sont précisément de 41,55 par 131 mm, ce qui témoigne de leur adaptabilité dans les environnements à taille réduite.

Le concept de sanforisation s'applique également à ces PCB, avec des zones locales à haute densité et des techniques de perçage arrière employées pour améliorer l'intégrité du signal et réduire le bruit. Cette caractéristique est particulièrement bénéfique dans les applications où les signaux à haute vitesse sont la norme et où le maintien de la clarté du signal est primordial. Ces zones à haute densité permettent de placer plus de composants dans une plus petite surface, tandis que le perçage arrière aide à réduire la capacité et l'inductance parasites.

Les applications pour le PCB rigide flexible sont très variées, trouvant leur place dans l'industrie médicale pour les moniteurs portables et les équipements d'imagerie, dans l'aérospatiale pour les commandes de cockpit et l'instrumentation, et dans le secteur de la défense pour les appareils de communication robustes et fiables. L'électronique grand public bénéficie également de cette technologie, avec des smartphones pliables, des montres intelligentes et des caméras sophistiquées utilisant les solutions sur mesure que ces PCB offrent. De plus, les applications automobiles, où l'espace est limité et la fiabilité sous contrainte est cruciale, sont des scénarios parfaits pour la mise en œuvre de la technologie des PCB rigides flexibles.

En résumé, le produit de PCB rigide flexible est une solution exemplaire pour les scénarios exigeant un conditionnement à haute densité, une fiabilité exceptionnelle et la capacité unique d'interfacer entre des composants statiques et dynamiques. Ses attributs de multicouche, de flexibilité, de rayon de courbure variable et de dimensionnement précis, combinés à la sanforisation, en font un choix privilégié pour les innovations électroniques de pointe dans une multitude d'industries.

Personnalisation:

Dans notre entreprise, nous sommes spécialisés dans la fourniture de services de personnalisation de produits de premier ordre pour le produit de PCB rigide flexible, qui combine ingénieusement les avantages de la flexibilité et de la rigidité en une seule solution. Nos options de carte de circuit imprimé rigide flexible sont dotées d'une gamme variée de fonctionnalités personnalisables pour répondre à vos besoins spécifiques.

Nous proposons une gamme complète de couches de PCB, de 1 à 28 couches, garantissant que, que votre projet soit simple ou complexe, nous avons la capacité de fournir la configuration exacte de PCB rigide flexible dont vous avez besoin.

Comprenant l'importance de la flexibilité dans certaines applications, notre carte de circuit imprimé flexible rigide peut être conçue pour résister à 1 à 8 cycles de pliage sans compromettre l'intégrité des connexions électriques. Cette caractéristique fait de nos produits un choix idéal pour les applications dynamiques où le mouvement est un facteur.

En ce qui concerne les matériaux, nous proposons une sélection comprenant FR4, Polyimide et PET, vous permettant de choisir le substrat idéal en fonction des exigences thermiques, chimiques et mécaniques de votre produit. Cette polyvalence des matériaux garantit que votre carte de câblage imprimée rigide pliable sera parfaitement adaptée à votre environnement opérationnel spécifique.

Notre service de placement de composants est capable d'accueillir divers types de composants tels que SMD, BGA, DIP, etc., garantissant que votre PCB rigide flexible est peuplé avec précision et adapté à vos besoins de circuit.

Nous sommes également méticuleux quant à la précision de notre positionnement de trous, en maintenant une déviation de la position du trou de ±0,05 mm, ce qui souligne notre engagement envers la haute précision et la qualité dans chaque PCB rigide flexible que nous produisons.

Support et services:

Nos produits de PCB rigide flexible sont accompagnés d'un support technique complet et de services conçus pour assurer une intégration et une maintenance fluides tout au long de leur cycle de vie. Notre support comprend une documentation produit détaillée, une base de connaissances étendue et un accès à une gamme de ressources techniques. Les clients peuvent bénéficier de nos conseils d'experts sur les considérations de conception, la sélection des matériaux et les recommandations de disposition pour optimiser les performances et la fiabilité.

Nous offrons également une assistance avancée de dépannage pour résoudre tout problème opérationnel qui pourrait survenir. Nos services de support visent à fournir des solutions rapides et efficaces pour maintenir le fonctionnement continu de vos applications de PCB rigide flexible. De plus, nous fournissons des informations sur les mises à jour et les améliorations pour maintenir votre produit à jour avec les dernières avancées en matière de technologie des PCB.

Des services de formation sont disponibles pour aider votre équipe à se familiariser avec les meilleures pratiques pour la manipulation et le travail avec les PCB rigides flexibles. Des ingénieurs de conception au personnel d'assemblage, nos modules de formation sont adaptés pour répondre aux besoins de divers rôles au sein de votre organisation.

Veuillez noter que notre support technique produit et nos services sont disponibles pendant les heures de bureau standard et nous nous efforçons de fournir des réponses rapides à toutes les demandes. Nous nous engageons à fournir un service et un support exceptionnels pour assurer le succès de vos projets impliquant des PCB rigides flexibles.
