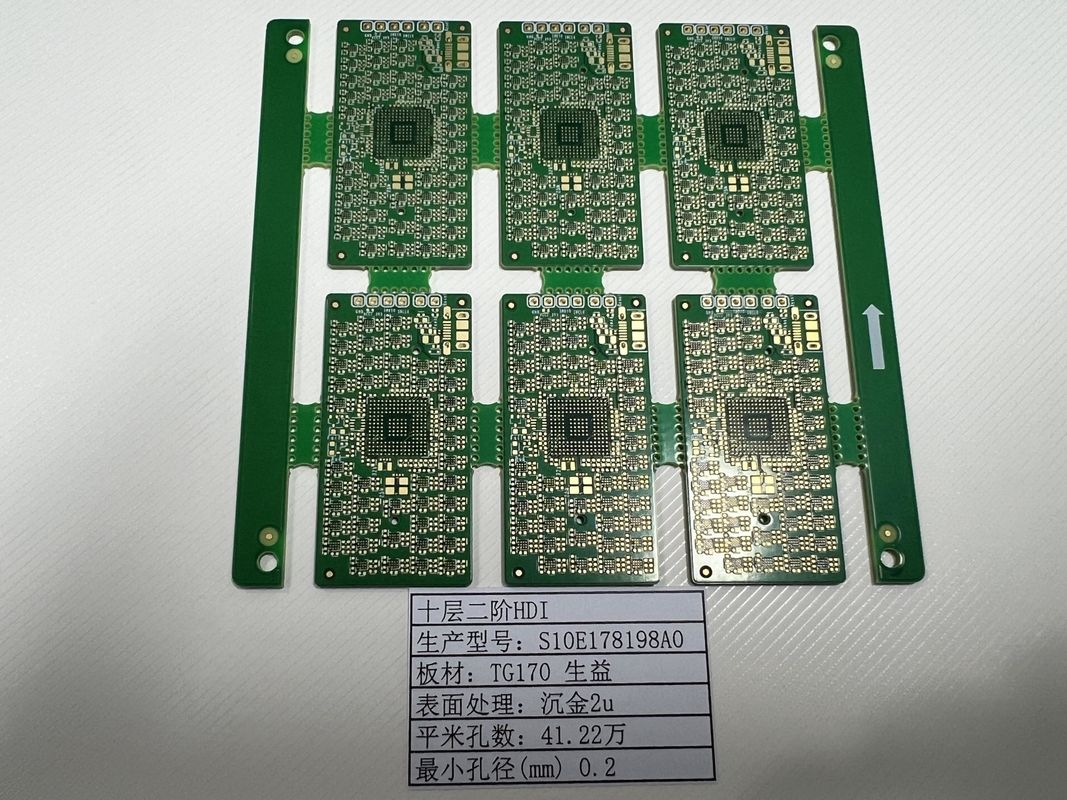

Plaque de circuit imprimé HDI OEM 10 couche 2+N+2 X Ray Testé ultra mince 0,2 mm-6,00 mm

Description du produit:

La carte PCB HDI (High Density Interconnector) est une merveille technologique dans le domaine des composants électroniques,répondant aux besoins avancés de l'électronique moderne avec des performances et une fiabilité supérieuresCes cartes sont spécialement conçues pour des applications nécessitant une configuration plus dense des composants et un plus grand nombre d'interconnexions.le PCB HDI est un témoignage de l'évolution de la technologie des circuits imprimés, en tenant compte de la tendance à la miniaturisation sans compromettre la fonctionnalité.

Le cœur de la carte PCB HDI réside dans sa capacité impressionnante à supporter un trou minimum de seulement 0,15 mm. Cette caractéristique permet d'accueillir plus de trous par unité de surface,faciliter l'intégration de plusieurs composants sur une seule carteCette miniaturisation est un élément clé dans la production d'appareils légers, compacts et très efficaces qui sont la marque de fabrique du marché électronique actuel.

La qualité et la fiabilité sont primordiales pour les circuits imprimés HDI, et pour s'assurer que chaque carte répond aux normes les plus strictes, un protocole de test rigoureux est en place.lorsque les performances électriques sont vérifiées pour assurer la fonctionnalité et la fiabilitéEn outre, l'inspection par rayons X est utilisée pour examiner les structures internes du conseil,vérification de l'intégrité des structures en couches et des connexions minimes qui ne sont pas visibles à l'œil nuCette double approche de test garantit que chaque carte PCB HDI est exempte de défauts et prête à répondre aux exigences des applications à grande vitesse et à haute performance.

Pour répondre à un large éventail d'exigences, le nombre de couches de cartes pour les PCB HDI peut varier de 6 à 32 couches (6-32L).Cette flexibilité permet la conception et la fabrication de PCB pouvant gérer une multitude d'applications, allant des appareils les plus simples aux systèmes informatiques les plus complexes.qui est essentiel dans les applications de circuits imprimés à grande vitesse où l'intégrité du signal est essentielle.

Pour répondre à des demandes spécialisées, la carte PCB HDI peut accueillir des demandes spéciales telles que des demi-trous et un emplacement de 0,25 mm BGA (Ball Grid Array).sont utilisés pour créer une interconnexion entre les cartes ou pour monter des composants directement sur le bord du PCBLa capacité d'interface BGA de 0,25 mm est particulièrement remarquable car elle permet un emballement plus dense des circuits intégrés, ce qui est crucial pour les ensembles électroniques ultracompacts.Ces caractéristiques soulignent l'adaptabilité du PCB HDI à diverses exigences de conception et de fonctionnalité, renforçant son rôle dans le développement de produits électroniques de pointe.

L'intégration de la technologie d'interconnexion à haute densité fait de la carte PCB HDI un composant indispensable de l'électronique moderne.lorsque l'augmentation des exigences de performance coïncide avec la nécessité de réduire la tailleLe PCB HDI n'est pas seulement un composant; c'est une solution qui permet la prolifération de l'électronique avancée dans des secteurs tels que les télécommunications, l'informatique, les dispositifs médicaux,et de l'aérospatialeGrâce à ses capacités exceptionnelles en matière de support des opérations de carte PCB à grande vitesse et à sa polyvalence pour accueillir divers niveaux de couches et demandes spéciales,le PCB HDI est une pierre angulaire de la conception et de la fabrication électroniques.

En résumé, la carte PCB HDI représente le sommet de la conception de PCB, offrant une solution d'interconnexion à haute densité pour les applications électroniques les plus exigeantes.Avec ses capacités de trou ultra-fin, des procédures d'essai rigoureuses, un nombre de couches adaptable et la capacité de répondre à des demandes de conception spécifiques,le PCB HDI est le choix définitif pour les ingénieurs et les concepteurs qui cherchent à repousser les limites de ce qui est possible dans la miniaturisation et la fonctionnalité des composants électroniques.

Caractéristiques:

• Nom du produit: HDI PCB Board
• Taille du trou: 0.1 mm Forage laser - idéal pour les applications de PCB à grande vitesse
• Couche de carte: 6-32L - conception flexible pour la fabrication de PCB HDI complexes
• Min Trace: 3/3Mil - travail de ligne précis et haute résolution
• Exigences particulières: prise de lampe - personnalisée pour répondre aux besoins spécifiques
• Tests: 100%E-test, rayons X - pour assurer la fiabilité et la qualité du circuit imprimé HDI

Paramètres techniques:

Applications:

Le PCB HDI (High Density Interconnector) est une carte PCB haute vitesse conçue pour répondre aux exigences rigoureuses de l'électronique moderne où l'espace, le poids et les performances sont essentiels.d'une longueur de couche comprise entre 4 et 20, ces cartes sont exceptionnellement polyvalentes et peuvent s'adapter à diverses applications, ce qui les rend idéales pour un large éventail d'occasions et de scénarios.

L'une des principales applications des circuits imprimés HDI est dans le domaine de l'informatique, où les performances des circuits imprimés à grande vitesse sont primordiales.couplée à la capacité de mettre en œuvre 0La technologie BGA (Ball Grid Array) de 25 mm les rend parfaits pour les ordinateurs portables, les serveurs et les ordinateurs hautes performances qui exigent un traitement rapide des données et une latence minimale.La technologie à demi-trous est particulièrement utile dans les applications de connecteurs de bord, assurant une connexion robuste et fiable aux périphériques.

Dans l'industrie des télécommunications, les PCB HDI sont indispensables en raison de leurs performances électriques supérieures et de leur capacité à supporter la transmission de signaux à grande vitesse.La minuscule trace de 3/3 Mil min permet un routage plus dense des signaux, ce qui est crucial dans les smartphones, les stations de base et autres appareils de communication qui nécessitent une miniaturisation sans compromettre la vitesse ou l'intégrité du signal.

L'avènement de la technologie portable voit également le PCB HDI comme un composant fondamental.appareils portablesQue ce soit pour les trackers de fitness, les montres intelligentes ou les dispositifs de surveillance médicale, les attributs du PCB HDI comme la taille du trou de forage laser de 0,1 mm sont essentiels pour le minuscule,les connexions précises nécessaires à ces produits sophistiqués.

Les dispositifs médicaux, en particulier ceux qui exigent une grande précision et fiabilité, bénéficient énormément de l'application des cartes PCB HDI.Les instruments tels que les équipements d'imagerie et les outils de diagnostic reposent sur la capacité de la carte PCB à grande vitesse à fonctionner de manière constante dans des conditions critiquesEn outre, la garantie de 100% de tests électroniques et de tests X-RAY garantit que chaque conseil répond aux exigences strictes en matière de certifications médicales.

Enfin, dans les secteurs de l'aérospatiale et de la défense, la fiabilité et les capacités à grande vitesse des PCB HDI les rendent adaptés à une utilisation dans l'avionique, les systèmes satellites et les dispositifs de communication militaires.Les tests rigoureux et la fabrication de précision de ces cartes signifient qu'elles peuvent résister aux conditions extrêmes et fournir des performances fiables lorsque l'échec n'est pas une option.

En conclusion, la carte PCB HDI est un produit polyvalent qui est essentiel à l'avancement de l'électronique haute vitesse.Elle touche presque toutes les facettes du paysage technologique moderneDe l'informatique à la technologie portable, et des soins de santé à la défense, le PCB HDI est au cœur de l'innovation, stimulant le développement de dispositifs électroniques plus petits, plus rapides et plus fiables.

Personnalisation:

Nos services de circuits imprimés à grande vitesse répondent aux besoins spécialisés de l'électronique moderne en offrant la personnalisation des circuits imprimés à haute densité (HDI).vous pouvez spécifier une taille minimale de trou aussi petite que 0.15mm, assurant que votre carte modèle haute densité peut accueillir les exigences de conception complexes des composants électroniques avancés.

La carte PCB HDI est livrée avec une gamme d'épaisseurs de carte allant de 0,2 mm à 6,00 mm (8 mil-126 mil), ce qui permet un ensemble diversifié d'applications et de normes de durabilité.Si vous travaillez sur un poids léger, appareil portable ou un circuit robuste et de haute puissance, nous pouvons personnaliser la carte pour répondre à vos besoins.

Nous offrons également une personnalisation complète du nombre de couches, avec des options allant de 4 à 20 couches.que ce soit pour des appareils simples ou complexes, équipement multifonctionnel.

En outre, nous garantissons le contrôle de l'impédance avec nos services de PCB HDI.s'assurer que votre carte modèle haute densité fonctionne de manière fiable aux vitesses exigées par la technologie actuelle.

Assistance et services:

Notre carte PCB HDI (High-Density Interconnect) est soutenue par un support technique complet et des services pour vous assurer de tirer le meilleur parti de votre produit.mise en œuvre, et l'optimisation, nous sommes dédiés à vous fournir le soutien dont vous avez besoin pour garder votre HDI PCB Board fonctionnant à des performances maximales.

Notre support technique comprend l'accès à une équipe d'ingénieurs compétents et expérimentés qui peuvent vous aider avec toutes les questions ou problèmes qui peuvent survenir.De la configuration initiale au dépannage de circuits complexes, notre équipe est là pour fournir des conseils et des solutions d'experts.

En plus du soutien de notre équipe, nous offrons une gamme de services conçus pour prolonger la durée de vie et améliorer la fonctionnalité de votre carte PCB HDI.

• Révision de la conception: veiller à ce que votre conception de PCB HDI respecte les normes de l'industrie et soit optimisée pour la fabrication et les performances.
• Analyse de l'intégrité du signal: vous aider à comprendre et à améliorer les performances des signaux à grande vitesse sur la carte.
• Analyse thermique: fournir des informations sur les caractéristiques thermiques de votre carte pour améliorer la fiabilité et les performances.
• Services de test avancés: offrant une série de tests pour valider les performances et la fiabilité de votre PCB HDI, y compris les tests électriques, la microsection et les tests environnementaux.

Nous fournissons également de la documentation et des ressources pour vous aider à tirer le meilleur parti de votre carte PCB HDI.et des notes d'application couvrant un large éventail de sujets pertinents pour la technologie des PCB HDI.

Notre engagement envers votre succès ne s'arrête pas avec la vente de notre carte PCB HDI.Nous nous efforçons de fournir un soutien et des services continus pour assurer votre satisfaction et la performance à long terme de votre produit.
