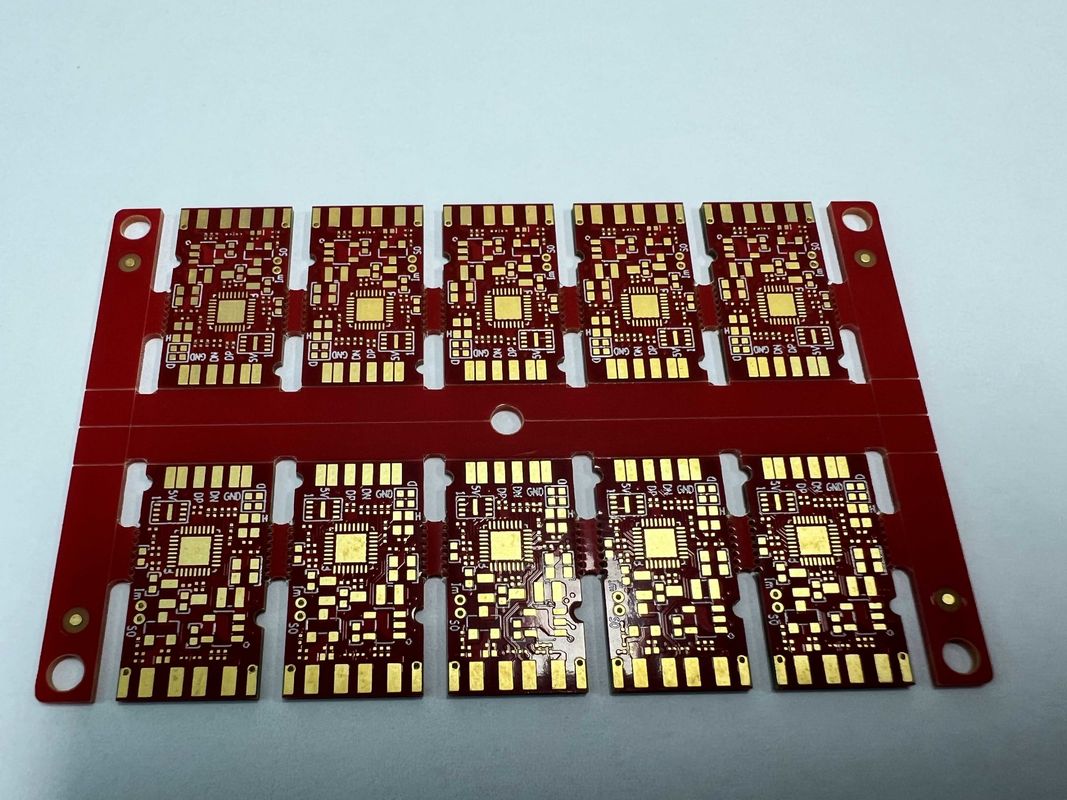

0.15mm Plaque interne d'espacement HDI PCB avec soie blanche et taille de trou le plus petit 0.1mm avantage

Description du produit:

Un circuit imprimé à haute densité (PCB HDI) est un type de circuit imprimé conçu pour des applications à haute vitesse et à haute densité.Cette technologie avancée permet des conceptions plus complexes avec des composants plus petits et une densité de connexion plus élevée.

La carte PCB HDI est connue pour ses interconnexions à haute densité, qui permettent un plus grand nombre de connexions dans une plus petite empreinte.Cela le rend idéal pour les applications où l'espace est limité mais où des performances élevées sont requises.

Une caractéristique clé des cartes de circuits imprimés HDI est l'utilisation d'une finition de surface d'immersion.surface lisse qui améliore la soudabilité et assure des connexions électriques fiablesLa finition de surface d'immersion offre également une excellente résistance à la corrosion, ce qui rend la carte PCB HDI adaptée à un large éventail d'environnements.

Une autre caractéristique importante de la carte PCB HDI est la disponibilité de voies aveugles et enfouies.Ces types de voies permettent un routage plus complexe et permettent la création de PCB multicouches à haute densité d'interconnexionEn utilisant des voies aveugles et enfouies, les concepteurs peuvent réaliser des conceptions plus compactes et légères sans sacrifier les performances.

En ce qui concerne l'esthétique, la carte de circuit imprimé HDI est équipée d'un écran de soie blanc.L'écran de soie blanc offre non seulement un aspect propre et professionnel, mais améliore également la visibilité des étiquettes et des marques des composants, facilitant l'assemblage et le dépannage.

L'une des spécifications clés de la carte PCB HDI est la plus petite taille de trou de 0,1 mm. Cette petite taille de trou permet l'utilisation de composants de haute précision et assure des connexions précises et fiables.La capacité d'accueillir des trous plus petits est essentielle pour les conceptions à haute densité qui nécessitent une miniaturisation sans compromettre les performances.

En résumé, la carte PCB à interconnexion haute densité (HDI) est une carte PCB haute vitesse conçue pour des applications à haute densité.écran en soie blanche, et une taille de trou minimale de 0,1 mm, la carte HDI PCB offre des capacités avancées pour des conceptions électroniques exigeantes.

Caractéristiques:

• Nom du produit: HDI PCB Board
• Test: 100%E-test, rayons X
• Taille du trou le plus petit: 0,1 mm
• Des voies aveugles et enfouies: disponibles
• Épaisseur du PCB: 1,6 mm
• Surface: immersion

Paramètres techniques:

Applications:

Lorsqu'il s'agit d'applications de circuits imprimés à grande vitesse, la carte de circuits imprimés HDI est un choix privilégié en raison de ses capacités de conception et de fabrication avancées.1 mm et une couche de carton de 10 couches, cette carte PCB multicouche à 8 couches est idéale pour les appareils électroniques complexes nécessitant des interconnexions à haute densité.

Le procédé de fabrication de PCB HDI utilisé pour créer cette carte permet une densité de routage accrue et des lignes et des espaces plus fins,ce qui le rend parfait pour les applications où l'espace est limité et l'intégrité du signal est crucialeL'épaisseur de la planche allant de 0,4 mm à 3,2 mm offre une flexibilité de conception tout en maintenant l'intégrité structurelle.

L'un des principaux attributs du produit de la carte PCB HDI est son épaisseur de PCB de 1,6 mm, qui établit un équilibre entre durabilité et flexibilité, ce qui la rend adaptée à un large éventail d'applications.Que ce soit pour les équipements de télécommunications, les dispositifs médicaux, ou les systèmes automobiles, cette carte PCB peut répondre aux demandes de diverses industries.

Grâce à ses capacités de fabrication à grande vitesse et de précision, le circuit imprimé HDI est bien adapté aux scénarios nécessitant des performances fiables et une transmission efficace du signal.Des serveurs de données à l'électronique grand public, cette carte peut répondre aux exigences de la technologie moderne, assurant un fonctionnement harmonieux et une fonctionnalité optimale.

Dans l'ensemble, le circuit imprimé HDI est une solution polyvalente pour les applications qui exigent des performances élevées, une conception compacte et une connectivité fiable.Ses caractéristiques avancées et son processus de fabrication en font un choix privilégié pour les concepteurs et les ingénieurs qui cherchent à repousser les limites de l'innovation électronique.

Personnalisation:

Services de personnalisation de produits pour lePlaque de PCB HDIproduit:

- Des voies aveugles et enfouies: disponibles

- Époxyde de verre: RO4350B Tg280°C, Er<3.48, Rogers Corp.

- Mots clés: Interconnecteur à haute densité

- Surface: immersion

- Épaisseur de PCB: 1,6 mm

Assistance et services:

Le support technique du produit et les services pour le produit HDI PCB Board comprennent:

- Assistance technique d'experts pour l'installation, le dépannage et la maintenance.

- des programmes de formation complets pour les utilisateurs et les techniciens.

- mises à jour régulières des logiciels et du firmware pour assurer des performances optimales.

- Services de garantie et de réparation pour tout défaut ou problème de produit.
