Épaisseur de la carte de PCB en céramique de 0,1 à 3,0 mm Idéal pour les applications électroniques et l'intégration de circuits

Détails du produit

Copperthickness:

18µm - 105µm

Size:

2mm~200mm

Item No:

R0028

Productname:

Ceramic PCB Board

Application:

High Power Electronics, LED Lighting, RF Modules

Surfacefinish:

ENIG, HASL, Gold Plating

Layercount:

1-4 Layers

Pcb Thickness:

1.6 MM

Mettre en évidence:

plaques de PCB en céramique à film épais

PCB en céramique pour applications électroniques

PCB en céramique mince d'une épaisseur de 0

Conditions de paiement et d'expédition

Produits connexes

Plaque de PCB en céramique médicale incorporant un substrat céramique et une finition de surface HASL offrant une excellente gestion thermique

Obtenez le meilleur prix

Modules RF carte de circuits imprimés en céramique certifiée UL avec PCB en film épais en céramique conçu pour l'intégration de circuits électroniques complexes

Obtenez le meilleur prix

Type de substrat en céramique Plaque de circuits imprimés en céramique certifiée UL, y compris 100% E Service de test Assurer la durabilité et la durabilité en électronique

Obtenez le meilleur prix

Épaisseur de 0,1 mm à 3,0 mm PCB recouvert de cuivre céramique avec une plage de taille de 2 mm à 200 mm Parfait pour les circuits de haute fiabilité

Obtenez le meilleur prix

Nous contacter

+001-512-7443871

sales@ltcircuit.com

Contactez-nous maintenant

Description du produit

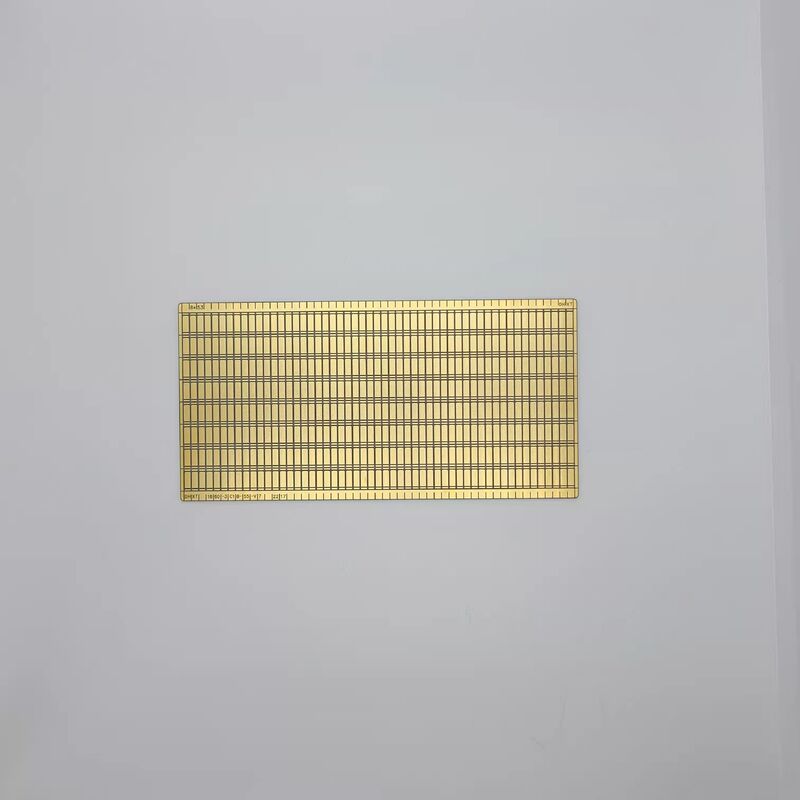

Plaque de PCB à film épais en céramique

La carte de circuits imprimés en céramique (n °: R0028) est une carte de circuit imprimé haute performance conçue pour des applications exigeantes, notamment l'électronique haute puissance, l'éclairage LED et les modules RF.Utilisation de PCB céramiques Al2O3 comme substrat, cette carte offre une conductivité thermique exceptionnelle, une isolation électrique et une résistance mécanique.Le matériau en céramique offre une fiabilité et des performances améliorées dans des environnements où la dissipation de chaleur et la durabilité sont essentielles.

Avec une épaisseur standard de 1,6 mm, ce PCB fournit une plateforme robuste qui résiste aux contraintes mécaniques tout en maintenant des performances électriques optimales.La carte prend en charge diverses finitions de surface, y compris ENIG (or d'immersion en nickel sans électro)La protection contre l'oxydation et l'amélioration de la durée de vie globale est assurée par des techniques de soudage à l'air chaud, HASL (Hot Air Solder Leveling) et Gold Plating pour améliorer la soudabilité, protéger contre l'oxydation et améliorer la durée de vie globale.

Principales caractéristiques

Nom du produit: Plaque de PCB en céramique (no R0028)
Type de substrat: céramique
Constante diélectrique: 7 à 9
Certifications: ISO9001, ISO14001, IATF16949, UL ou autre
Tests électroniques à 100% pour assurer la qualité
Substrate céramique haute performance pour une gestion thermique améliorée
Circuit imprimé en céramique fiable pour diverses applications électroniques
Substrate métallique isolé en céramique durable assurant une excellente isolation et conductivité

Spécifications techniques

Paramètre	Spécification
Type de produit	PCB à film épais en céramique
Taille	2 mm ~ 200 mm
Nombre de couches	1 à 4 couches
Épaisseur des PCB	1.6 mm
Plage d'épaisseur	0.1 mm - 3,0 mm
Épaisseur du cuivre	18 μm à 105 μm
Constante diélectrique	7 à 9
Finition de surface	ENIG, HASL, placage par or
Application du projet	Électronique haute puissance, éclairage LED, modules RF
Certificats	La valeur de l'échantillon doit être déterminée en tenant compte de l'échantillon de qualité.

Applications

Cette carte PCB en céramique excelle dans les environnements nécessitant une gestion thermique et une isolation électrique supérieures, ce qui la rend idéale pour:

électronique haute puissance:Amplificateurs de puissance, convertisseurs et moteurs dans l'automatisation industrielle, l'électronique automobile et les systèmes d'énergie renouvelable
Éclairage à LED:Modules LED à haute puissance pour l'éclairage commercial, résidentiel et extérieur
Modules RF:Appareils de communication, systèmes radar et réseaux sans fil nécessitant des performances électriques stables

Options de personnalisation

Nous offrons des services de personnalisation complets avec des constantes diélectriques de 7 à 9, des nombres de couches de 1 à 4 et une personnalisation d'épaisseur de 0,1 mm à 3,0 mm.Notre expertise comprend diverses technologies de carton céramique:

DBC (cuivre directement lié)
DPC (cuivre plaqué directement)
LTCC (céramique co-chauffée à basse température)
HTCC (céramique co-chauffée à haute température)
Plaque céramique avec stratification en cuivre

Assistance et services

Pour des performances optimales et une longévité de votre PCB en céramique, suivez ces directives:

Utiliser des matériaux et des techniques de soudure compatibles dans des plages de température spécifiées
Nettoyer avec de l'alcool isopropylique ou des solvants non abrasifs (éviter les nettoyants à base d'eau)
Inspection régulière et maintenance préventive pour prolonger la durée de vie
Notre équipe de support technique est disponible pour la sélection du produit, le dépannage et les conseils d'application
