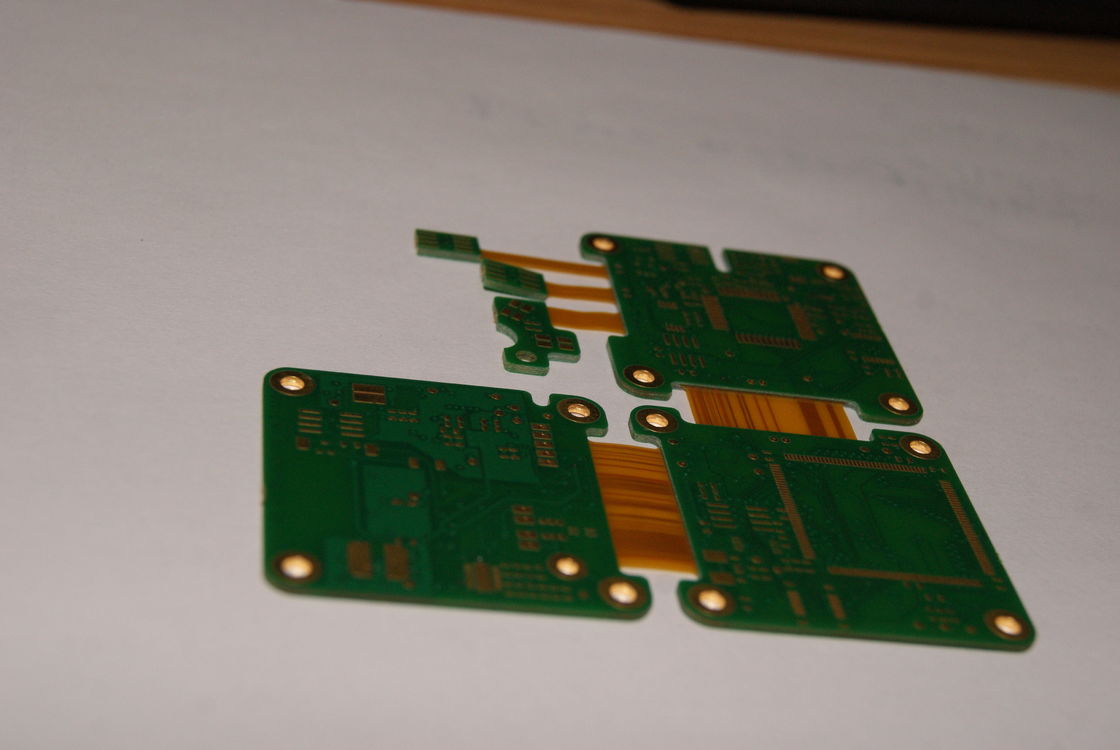

Plaque de PCB rigide flexible Fr4 avec traitement enigmatique de routage en V

Description du produit :

Le circuit imprimé rigide flexible, ou Rigid Flex PCB, est une pierre angulaire électronique sophistiquée, fusionnant la résilience des circuits imprimés rigides (PCB) avec la polyvalence des circuits flexibles. Cet assemblage de PCB est une solution innovante qui répond aux exigences en constante évolution de l'électronique moderne, nécessitant des composants complexes, légers et peu encombrants. Avec une gamme configurable de 1 à 28 couches, le PCB rigide flexible est conçu pour s'adapter à une grande variété d'applications, des appareils électroniques grand public compacts aux systèmes industriels hautement spécialisés.

La construction d'un PCB rigide flexible lui permet de conserver la robustesse d'un PCB rigide traditionnel dans les zones où un support supplémentaire est nécessaire, tout en utilisant la malléabilité des circuits flexibles dans les portions qui peuvent nécessiter de plier ou de se replier. Cette dualité offre un avantage inégalé dans les assemblages électroniques complexes, offrant durabilité et flexibilité là où elles sont le plus nécessaires. La capacité du PCB rigide flexible à être conçu avec plusieurs couches ajoute à sa polyvalence, car il peut être minutieusement personnalisé pour répondre à des exigences de circuit spécifiques sans compromettre l'espace ou la fiabilité.

L'un des attributs critiques du PCB rigide flexible est sa précision dans le positionnement des trous, avec un écart de seulement ±0,05 mm. Ce niveau de précision est essentiel dans la création d'interconnexions à haute densité, où le placement exact des vias et des trous de composants peut avoir un impact significatif sur les performances et la fiabilité du produit final. La conception et le processus de fabrication méticuleux garantissent que chaque circuit imprimé rigide flexible produit répond à des normes de qualité strictes, fournissant une base fiable pour l'assemblage des composants électroniques.

L'empreinte dimensionnelle de ce circuit rigide flexible est spécifiquement définie à 41,55*131 mm, une taille optimisée pour un équilibre entre utilisabilité et compacité. Cette dimension rend le PCB adapté à une variété d'applications où l'espace est limité mais où la fonctionnalité ne peut être compromise. Les matériaux de substrat utilisés dans la construction du PCB rigide flexible sont sélectionnés pour leur durabilité et leurs performances, garantissant que la carte reste intacte et opérationnelle même dans des conditions stressantes telles que la flexion, les vibrations et les cycles thermiques.

Pour affiner davantage le PCB pour son application, le PCB rigide flexible intègre des techniques de poinçonnage de profilage avancées telles que le routage, la coupe en V (V-CUT) et le biseautage. Ces processus permettent des contours de carte précis et la création de formes complexes, souvent requises dans les conceptions complexes. Le routage permet de découper des motifs et des formes compliqués dans le PCB, tandis que la coupe en V est utilisée pour créer des lignes droites qui facilitent la séparation facile de plusieurs cartes ou sections. Le biseautage, quant à lui, est une technique utilisée pour incliner les bords de la carte, ce qui peut être essentiel pour l'insertion dans des connecteurs ou pour éviter la concentration de contraintes pendant la flexion.

En résumé, le PCB rigide flexible est une carte rigide flexible qui incarne un mélange de robustesse et d'adaptabilité. Sa structure multicouche, son positionnement précis des trous et ses techniques de poinçonnage de profilage personnalisées en font un produit très recherché dans le domaine des assemblages de PCB. Que ce soit pour la technologie portable, les dispositifs médicaux, les composants aérospatiaux ou toute autre application où l'espace, le poids et les performances sont critiques, le PCB rigide flexible se distingue comme une solution fiable et efficace. Il témoigne de l'évolution innovante de la conception des circuits imprimés, où flexibilité et résistance coexistent pour répondre aux exigences complexes de l'électronique avancée d'aujourd'hui.

Caractéristiques :

• Nom du produit : PCB rigide flexible
• Couches du PCB : 1-28 couches
• Nombre de couches : 4 couches
• Type de produit : Assemblage de PCB
• Flexibilité : 1-8 fois
• Sanforisé : Haute densité locale, perçage arrière
• Mots-clés : Circuit imprimé flexible-rigide
• Mots-clés : Circuit rigide pliable
• Mots-clés : Circuit imprimé flexible-rigide

Paramètres techniques :

Applications :

Le circuit imprimé flexible-rigide (PCB) est un type de produit qui combine flexibilité et rigidité en un seul assemblage de PCB, répondant à de nombreuses applications dans un large éventail d'industries. Le circuit imprimé rigide flexible est particulièrement connu pour son utilisation avantageuse dans les appareils complexes où l'espace, le poids et la fiabilité sont des facteurs cruciaux. Composé de matériaux tels que le FR4, le polyimide et le PET, les PCB rigides flexibles sont conçus pour répondre aux normes les plus élevées de durabilité et de flexibilité.

Avec la capacité d'être conçu jusqu'à 28 couches, la configuration standard à 4 couches offre une solution équilibrée pour les appareils compacts et les équipements plus sophistiqués. Les couches du PCB peuvent varier de 1 à 28, offrant une polyvalence pour répondre aux exigences de conception spécifiques. La finition de surface HASL LF (Hot Air Solder Leveling sans plomb) assure une connexion fiable entre les composants, favorisant la longévité et des performances constantes.

Les occasions d'application pour la carte rigide flexible sont diverses. Dans le domaine de l'électronique grand public, ces PCB se retrouvent souvent dans les smartphones, les appareils photo et la technologie portable, où le mélange de zones rigides pour la fixation des composants et de sections flexibles pour la flexion et le pliage est essentiel. Dans le domaine médical, les équipements de diagnostic, les implants et les dispositifs médicaux portables bénéficient de la capacité du PCB rigide flexible à se conformer aux conceptions ergonomiques et à résister aux exigences d'un environnement stérile.

De plus, les secteurs aérospatial et de la défense s'appuient sur le PCB rigide flexible pour leurs systèmes critiques où la fiabilité dans des conditions extrêmes est non négociable. Les contraintes d'espace dans les satellites, les avions et les véhicules de défense sont gérées avec compétence grâce à l'utilisation de cette technologie. De plus, l'industrie automobile utilise ces PCB pour leur capacité à résister aux vibrations et au stress thermique, trouvant leur place dans l'électronique des tableaux de bord, les capteurs et les systèmes de contrôle.

Les applications industrielles comprennent la robotique, où la durabilité et la flexibilité du PCB rigide flexible sont essentielles au mouvement et à la fonctionnalité des bras robotiques et d'autres composants. Même dans les produits de consommation tels que les appareils photo avancés, les PCB rigides flexibles font partie intégrante de la fourniture de conceptions compactes avec une intégrité de signal à haute vitesse. En somme, les attributs du produit, y compris sa polyvalence matérielle, sa variation de couches et sa finition de surface fine, font du PCB rigide flexible un composant indispensable dans une multitude d'applications de pointe.

Personnalisation :

Nos services de personnalisation de circuits imprimés flexibles-rigides répondent à une variété d'options matérielles pour répondre à vos besoins d'application spécifiques. Vous pouvez choisir parmi des matériaux de haute qualité tels que le FR4, le polyimide et le PET pour construire votre PCB personnalisé.

Nous offrons un savoir-faire de précision avec un espacement/trace minimum de 0,1 mm, garantissant que des conceptions complexes peuvent être réalisées avec un placement de composants à haute densité. Nos processus de fabrication avancés garantissent également un écart de position des trous de seulement ±0,05 mm, offrant une tolérance exacte pour les conceptions complexes.

La surface de votre circuit imprimé flexible-rigide présentera un HASL LF (Hot Air Solder Leveling sans plomb) pour une soudabilité fiable et une conformité aux normes environnementales. Nos techniques de finition de surface sont conçues pour améliorer la longévité et les performances de votre PCB.

Nos PCB sont compatibles avec divers composants électroniques, notamment les SMD (dispositifs montés en surface), les BGA (ball grid arrays), les DIP (dual in-line package) et plus encore, pour répondre aux divers besoins de vos applications de circuits imprimés pliables.

Choisissez nos services de personnalisation de produits pour votre produit de PCB rigide flexible afin de garantir un PCB flexible-rigide de premier ordre qui répond à toutes vos spécifications et exigences de performance.
