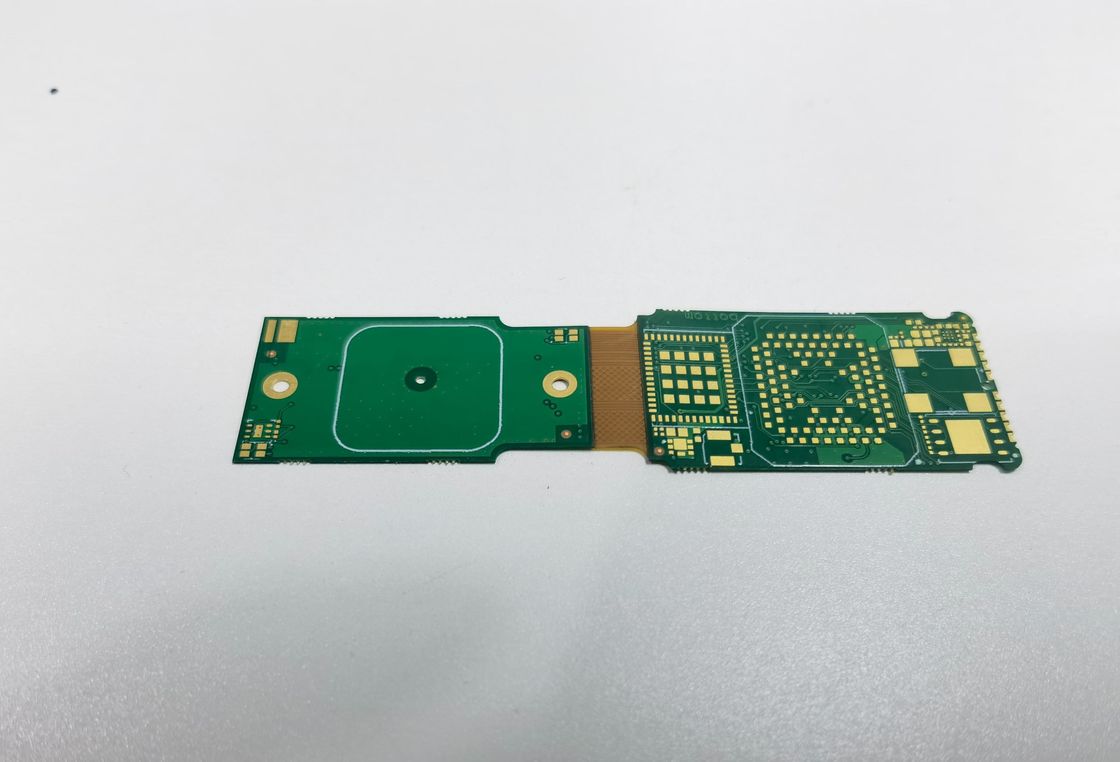

HDI PCB rigide flexible avec finition de surface ENIG 4 couches Fr4/Polyimide HDI 1+N+1

Description du produit:

La carte de circuit imprimé rigide-flexible (PCB) est un composant sophistiqué et très polyvalent, largement utilisé dans une variété d'applications électroniques modernes où l'espace est limité et la fiabilité est cruciale. Ce produit combine harmonieusement les meilleurs attributs des technologies de circuits rigides et flexibles pour offrir une solution supérieure aux défis électroniques complexes. La PCB rigide-flexible est essentiellement une carte de circuit hybride qui présente une combinaison de substrats rigides et flexibles laminés ensemble en une seule structure.

La PCB rigide-flexible à 4 couches est un modèle spécifique de cette gamme de produits qui possède quatre couches distinctes, offrant un niveau de complexité et de fonctionnalité substantiel. Cette configuration permet un routage plus complexe et une densité de composants plus élevée, ce qui est idéal pour les appareils électroniques avancés. L'ingénierie méticuleuse de ce produit garantit des performances de haute qualité, avec un écart de position de trou de seulement ±0,05 mm. Cette précision permet un placement exact des composants et des connexions fiables, ce qui est crucial dans les applications où chaque micron compte.

L'une des caractéristiques remarquables de la PCB rigide-flexible est sa spécification minimale de piste/espace de 0,1 mm. Cela permet des lignes et des espaces incroyablement fins, rendant possible l'intégration de plus de circuits dans une zone plus petite sans compromettre les propriétés électriques ou l'intégrité du signal. Ceci est particulièrement avantageux pour les applications de signaux à haute vitesse ou pour les appareils où la conservation de l'espace est nécessaire.

L'adaptabilité de la PCB rigide-flexible est mise en évidence par sa plage de flexibilité, qui s'étend de 1 à 8 fois le pliage. Cette caractéristique est ce qui donne son nom à la carte de circuit rigide-flexible, car elle peut être pliée ou courbée lors de l'installation ou de la maintenance sans endommager le circuit. Une telle caractéristique est essentielle dans les applications où la PCB doit se conformer à une forme particulière ou où la carte sera soumise à des mouvements ou à une dilatation thermique.

Avec une vaste gamme de couches de PCB allant de 1 à 28 couches, la carte de câblage imprimée rigide-flexible peut être adaptée pour répondre aux exigences spécifiques de toute application, qu'il s'agisse d'une conception simple à une seule couche ou d'une structure complexe à plusieurs couches. Les couches supplémentaires peuvent être utilisées pour la distribution d'énergie, le routage de signaux ou pour accueillir des composants électroniques supplémentaires, offrant aux concepteurs un haut degré de liberté en matière de disposition et de fonctionnalité de leurs appareils électroniques.

De plus, la PCB rigide-flexible est connue pour sa durabilité et sa fiabilité. La combinaison de pièces rigides et flexibles permet à la carte de circuit imprimé rigide pliable de résister aux rigueurs des environnements difficiles, y compris les vibrations et les impacts élevés. Cela en fait un excellent choix pour les applications de défense, aérospatiales, médicales et automobiles, où la fiabilité est non négociable.

En résumé, la PCB rigide-flexible à 4 couches est un produit qui se distingue par son ingénierie de précision, sa flexibilité de conception et ses performances robustes. Elle témoigne des avancées de la technologie des PCB, offrant un écart de position de trou de seulement ±0,05 mm et une piste/espace minimale de 0,1 mm. La gamme de 1 à 28 couches de PCB offre une adaptabilité étendue pour diverses applications, tandis que la flexibilité de 1 à 8 fois le pliage garantit que la carte peut être utilisée dans les environnements les plus exigeants. Que l'application nécessite une carte de circuit rigide-flexible, une carte de circuit imprimé rigide pliable ou une carte de câblage imprimée rigide-flexible, ce produit offre une solution fiable et efficace pour les besoins électroniques sophistiqués.

Caractéristiques:

• Nom du produit: PCB rigide-flexible
• Type de produit: Assemblage de PCB
• Matériau: FR4, Polyimide, PET
• Couche de PCB: 1-28 couches
• Flexibilité: 1-8 fois
• Perforation de profilage: Routage, V-CUT, Chanfreinage
• PCB flexible-pliable
• PCB rigide-flexible
• Carte de câblage imprimée rigide pliable

Paramètres techniques:

Applications:

La carte de circuit imprimé rigide-flexible, qui intègre des traitements haut de gamme tels que ENIG, OSP, Or d'immersion/Étain/Argent, est conçue pour répondre aux besoins complexes des applications électroniques modernes. Cette solution hybride combine la flexibilité des circuits flexibles avec la robustesse et le support des cartes rigides, permettant une intégration transparente dans une variété d'environnements dynamiques. Avec une piste/espace minimale de 0,1 mm et des caractéristiques locales de haute densité complétées par une technologie de perçage arrière, ces cartes sont parfaites pour les applications nécessitant des conceptions complexes et une fiabilité de connexion améliorée.

L'un des attributs les plus critiques de la carte de circuit imprimé rigide-flexible est sa pliabilité. Avec un rayon de courbure allant de 0,5 à 10 mm, ces cartes peuvent être façonnées pour s'adapter à des espaces restreints ou irréguliers, ce qui les rend idéales pour la technologie portable, les dispositifs médicaux et les composants aérospatiaux. L'adaptabilité de la carte de câblage imprimée rigide pliable permet un pliage répété sans compromettre l'intégrité du circuit, ce qui est essentiel pour les produits qui subissent des mouvements constants ou qui doivent supporter des conditions difficiles.

De plus, la précision des techniques de perforation de profilage telles que le routage, le V-CUT et le chanfreinage garantit que chaque carte est adaptée aux exigences spécifiques du produit. Le profilage précis aide à réduire le stress sur la carte lors du pliage et de l'ajustement, prolongeant ainsi la durée de vie du produit. Ces technologies de mise en forme facilitent également l'assemblage et le démontage, ce qui est très bénéfique lors de la maintenance ou des mises à niveau.

La carte de circuit imprimé rigide-flexible est également caractérisée par son attribut Sanforisé, qui fait référence aux zones locales de haute densité spécialement traitées pour assurer la stabilité mécanique de la carte. Cette caractéristique, associée au rayon de courbure soigneusement calculé, fournit une plateforme robuste pour les applications de signaux à haute vitesse et haute fréquence, où l'intégrité du signal est primordiale.

En conclusion, la carte de circuit imprimé rigide-flexible est l'incarnation de la polyvalence et de la durabilité, ce qui en fait un candidat idéal pour un large éventail d'applications. Que ce soit pour l'électronique grand public qui nécessite un facteur de forme mince et pliable, ou pour les machines industrielles qui exigent une haute précision et fiabilité, la carte de câblage imprimée rigide pliable témoigne des avancées de la technologie des PCB.

Personnalisation:

Notre produit de PCB rigide-flexible est conçu pour répondre aux exigences les plus strictes de l'industrie électronique. Avec un écart de position de trou de précision de ±0,05 mm, notre carte de circuit imprimé pliable garantit une précision exceptionnelle dans le placement des composants. Pour répondre à diverses applications, nous proposons une configuration standard à 4 couches avec la possibilité d'étendre jusqu'à un nombre maximum de couches de 52L, rendant nos cartes adaptées aux conceptions complexes et à haute densité.

Construite à partir de matériaux de haute qualité tels que FR4, Polyimide et PET, notre carte de câblage imprimée rigide-flexible est à la fois durable et flexible, permettant des performances fiables dans des environnements dynamiques. La spécification de piste/espace minimum de 0,1 mm sur nos cartes permet une intégrité de signal à haute vitesse et un placement de composants compact.

La carte de circuit imprimé rigide-flexible que nous fournissons est une solution idéale pour les applications nécessitant une combinaison de robustesse et de flexibilité. Nos services de personnalisation garantissent que vos exigences de conception spécifiques sont satisfaites avec précision et fiabilité, assurant que votre produit fonctionne au mieux dans n'importe quel cas d'utilisation.

Support et services:

Le produit de PCB rigide-flexible combine le meilleur des cartes rigides et des circuits flexibles intégrés en une seule unité, permettant une gamme d'applications plus polyvalente. Notre support technique et nos services pour la PCB rigide-flexible sont conçus pour vous permettre d'utiliser pleinement les capacités du produit et de résoudre tout problème qui pourrait survenir.

Notre support technique comprend une assistance complète de dépannage pour aider à diagnostiquer et résoudre tout problème opérationnel que vous pourriez rencontrer avec la PCB rigide-flexible. Que vous rencontriez des défis avec la connectivité, la flexibilité ou tout autre aspect du produit, nos techniciens expérimentés sont là pour vous fournir des conseils d'experts.

De plus, nous proposons une gamme de services pour améliorer les performances et la longévité de votre PCB rigide-flexible. Ces services comprennent, sans s'y limiter, la consultation de conception, l'optimisation de la disposition, des conseils sur la sélection des matériaux et des conseils d'assemblage pour garantir que votre produit est parfaitement adapté à vos besoins spécifiques et aux exigences de l'application.

Nous nous engageons à fournir un support continu et des services de maintenance pour vous aider à maintenir votre PCB rigide-flexible en parfait état. Nos services comprennent des contrôles de performance réguliers, des mises à jour et des réparations si nécessaire pour maintenir la haute qualité et la fiabilité de votre produit tout au long de son cycle de vie.

Pour vous assurer de tirer le meilleur parti de votre PCB rigide-flexible, nous proposons également une formation et une documentation pour vous aider à mieux comprendre les caractéristiques et les capacités du produit. Cela permet une utilisation et une intégration plus efficaces de la PCB rigide-flexible dans vos systèmes et processus existants.

Pour toute assistance supplémentaire ou pour bénéficier de notre support technique et de nos services, veuillez contacter notre équipe de service client. Nous nous engageons à vous fournir le soutien dont vous avez besoin pour réussir avec votre produit de PCB rigide-flexible.
