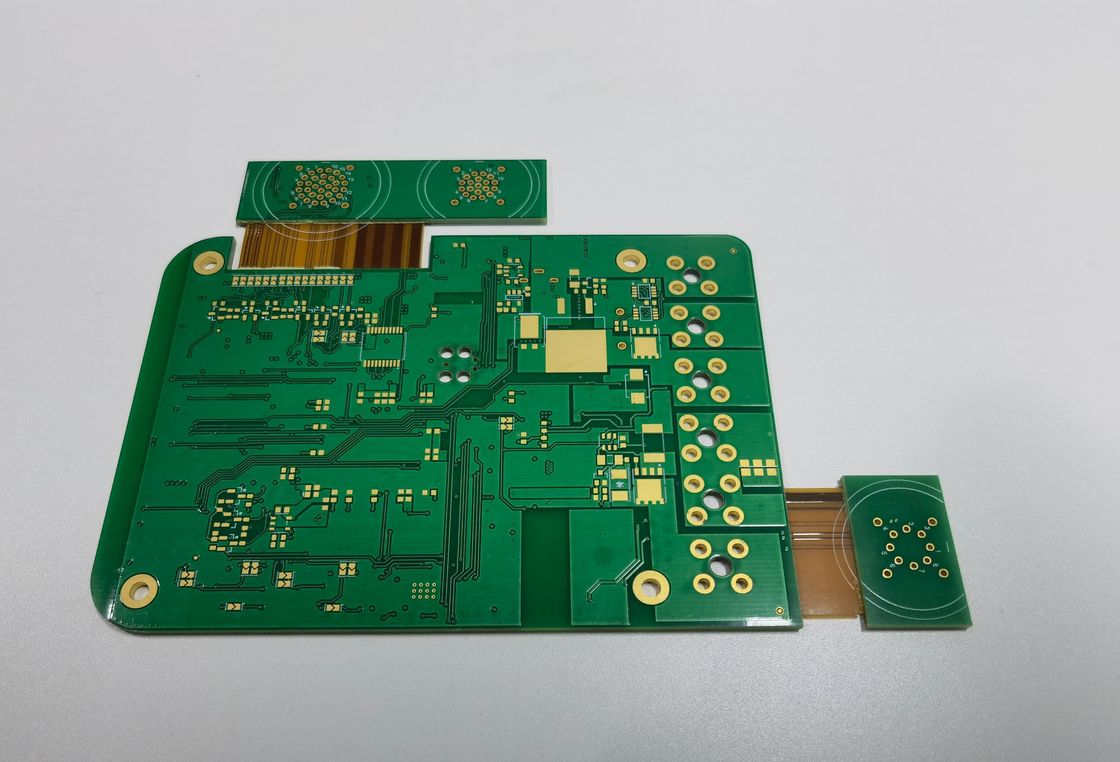

Assemblage de circuits imprimés rigides et flexibles pliables pour produits électroniques

Description du produit:

Le PCB rigide flexible, un sommet de l'ingénierie moderne dans le domaine de l'électronique,Intégre parfaitement la robustesse des cartes de circuits imprimés rigides traditionnelles avec la polyvalence de la technologie des circuits flexiblesCette solution hybride a été méticuleusement conçue pour répondre aux exigences des applications de haute précision.assurer la fiabilité et les performances d'une large gamme de produits, allant des dispositifs médicaux sophistiqués aux composants aérospatiaux robustes et à l'électronique grand public de pointe.

Notre carte de circuit imprimé rigide flexible offre une portée de rayon de courbure impressionnante de 0,5 à 10 mm.Cette caractéristique permet de fléchir ou de plier le PCB sans compromettre l'intégrité des connexions électriquesIl permet également au tableau de s'intégrer dans des espaces non conventionnels et compacts, élargissant ainsi les possibilités d'innovation dans la conception des produits.

Conçu comme un PCB rigide flexible à 4 couches, notre produit offre un espace suffisant pour des circuits complexes tout en conservant un profil mince.Chaque couche est méticuleusement organisée pour optimiser les performances électriques et minimiser les interférencesAvec quatre couches de matériau de haute qualité, il est possible d'utiliser un système de transmission de signal de haute qualité, qui assure la transmission des signaux avec une clarté et une efficacité maximales.Les concepteurs ont la liberté de créer des circuits complexes essentiels pour des appareils électroniques multifonctionnels et sophistiqués..

Le processus local de sanforisation à haute densité est un témoignage de notre engagement à l'excellence.pour une utilisation dans le traitement des déchets,La technologie de forage arrière utilisée améliore encore l'intégrité du signal en éliminant les bosses résiduelles dans les vias, ce qui peut provoquer des réflexions indésirables et une perte de qualité du signal.Une telle attention aux détails dans le processus de fabrication souligne notre dévouement à fournir un PCB rigide flexible qui est à la fois durable et de haute performance.

La précision est la clé de la création de notre carte de circuit rigide pliable, et cela se reflète dans la spécification minimale de trace/espace de 0,1 mm.Une telle technologie de ligne fine permet d'obtenir plus de traces par unité de surfaceComme les composants électroniques continuent de se rétrécir en taille, nos circuits imprimés flexibles évoluent en tandem.offrant des solutions à la fois efficaces en termes d'espace et puissantes.

Afin d'assurer la plus haute qualité et la plus longue durée de vie, notre PCB rigide flexible subit une gamme de traitements de surface, y compris ENIG (Electroless Nickel Immersion Gold),OSP (préservatifs organiques de soudure)Le procédé ENIG, en particulier, est utilisé pour la fabrication de métaux en acier et en acier, et pour la fabrication de métaux en acier.fournit une surface plane idéale pour les composants à tondeuse fine, tandis que l'OSP est une option rentable pour ceux qui recherchent une finition à court terme.L'étain et l'argent en immersion offrent des alternatives fiables avec leurs propres avantages uniques.

Nos circuits imprimés rigides flexibles sont conçus pour répondre aux besoins divers des industries qui exigent des performances et une fiabilité élevées.techniques de sanforisation et de forage arrière de pointe, et une variété de traitements de surface, ce PCB flexibles et pliables est un témoignage du progrès technologique, que ce soit pour une utilisation dans les dispositifs de communication avancés, la technologie médicale,Applications dans l'aérospatiale et l'automobile, our Foldable Rigid Circuit Board is the solution that engineers and designers have been searching for – a product that bridges the gap between the mechanical flexibility of flex circuits and the electrical capabilities of rigid boards.

Caractéristiques:

• Nom du produit: PCB rigide flexible
• Matériau: FR4, polyimide, PET
• Type de produit: assemblage de PCB
• Les composants: SMD, BGA, DIP, etc.
• Couche de PCB: 1 à 28 couches
• Déviation de la position du trou: ±0,05 mm
• Également connu sous le nom de plaque de câblage imprimée rigide pliable
• Également connu sous le nom de: carte de circuit imprimé rigide flexible
• Également connu sous le nom de: Plaque de circuit rigide pliable

Paramètres techniques:

Applications:

Le produit Rigid Flex PCB, une innovation remarquable dans l'industrie électronique, offre une combinaison unique de rigidité et de flexibilité qui est essentielle dans les applications électroniques modernes.Ce circuit imprimé pliable est conçu pour être plié de 1 à 8 fois, ce qui en fait une solution idéale pour une variété d'applications où l'espace est à la prime et des géométries complexes sont requises.

Avec des traitements de surface tels que ENIG, OSP, Immersion Gold, Tin et Silver, le PCB rigide flexible assure une excellente planéité de surface et une soudabilité fiable,qui est essentiel pour obtenir des liaisons mécaniques et des connexions électriques solidesLa finition de surface de HASL LF (Hot Air Solder Leveling Lead-Free) améliore encore sa conformité environnementale et sa pertinence pour une multitude d'industries, y compris médicale, aérospatiale,et électronique grand public, où les applications sans plomb sont obligatoires.

Le type de produit, l'assemblage de PCB, signifie que ce PCB rigide flexible n'est pas simplement une planche nue, mais une solution d'assemblage complète, intégrant les parties rigides et flexibles en un seul,unité rationaliséeCette caractéristique de conception inhérente permet une transition transparente entre les zones rigides et les zones flexibles.ce qui en fait un choix exceptionnel pour les applications dynamiques nécessitant à la fois stabilité et adaptabilité.

L'un des attributs techniques les plus importants de cette carte de câblage imprimé rigide et flexible est sa capacité à avoir une trace minimale de 0,1 mm.Cette trace étroite et l'espace permettent des circuits de plus grande densité, qui est une caractéristique essentielle pour les appareils électroniques sophistiqués qui exigent la miniaturisation sans compromettre les performances.

Les occasions et les scénarios d'application de ce circuit imprimé rigide pliable sont vastes.s'intègre confortablement aux mouvements de l'utilisateurDans les applications militaires et aérospatiales, la robustesse et la fiabilité des sections rigides peuvent résister aux exigences des environnements difficiles,tandis que les sections flexibles peuvent s'adapter au besoin d'emballage dense des composants et de câblage complexe qui doit s'adapter dans des espaces restreints.

les dispositifs médicaux, en particulier ceux qui nécessitent une mobilité ou qui sont soumis à des mouvements fréquents,bénéficier de la capacité du PCB rigide flexible à se plier et à se plier sans compromettre l'intégrité du circuit électroniqueDes caméras, des smartphones,et les capteurs avancés utilisent également ces cartes pour leur capacité à maintenir l'intégrité du signal à grande vitesse tout en étant plié ou plié dans les limites des conceptions élégantes et compactes.

En conclusion, le produit Rigid Flex PCB est une solution polyvalente qui répond à une multitude de scénarios où les cartes rigides traditionnelles sont insuffisantes.combiné avec des options de traitement avancées et la capacité d'espacement des traces fines, en faire une composante indispensable dans le paysage en constante évolution de la conception de produits électroniques.

Personnalisation:

Notre produit Rigid Flex PCB offre de vastes services de personnalisation de produit pour répondre à vos exigences de conception précises.notre construction de circuits imprimés rigides flexibles peut accueillir des conceptions complexes et des applications à haute densitéLa précision est la clé de notre processus de fabrication, et nous assurons une déviation de position de trou de seulement ± 0,05 mm, en maintenant l'intégrité de vos connexions Flex-Rigid Printed Circuit Board.

La finition de surface est cruciale pour un soudage fiable et des performances durables, c'est pourquoi nous offrons HASL LF (Lead-Free Hot Air Solder Leveling) pour nos PCB flexibles et pliables.Cette option respectueuse de l'environnement offre une excellente planéité de surface et est idéale pour les composants à haute résistance.

Pour façonner votre PCB selon des spécifications exactes, nos options de perforation de profiling incluent le routage, la V-CUT et le bévillage.Ces techniques assurent des bords propres et des dimensions précises pour un assemblage et une installation faciles de votre carte de circuit imprimé flexible-rigide.

Pour les applications hautes performances où l'espace est à la prime, notre Rigid Flex PCB peut être personnalisé avec une trace minimale / espace de 0,1 mm,permettant d'utiliser plus de circuits par unité de surface et soutenant la tendance à la miniaturisation de l'électronique.

Assistance et services:

Le PCB rigide flexible combine le meilleur des circuits rigides et des circuits flexibles intégrés en un seul circuit.Le support technique et les services du produit comprennent l'assistance à la conception et à la mise en pageNotre équipe fournit des conseils sur la meilleure façon d'utiliser la technologie Rigid Flex pour votre application spécifique,assurer la fiabilitéNous offrons également un soutien de dépannage pour tout problème pouvant survenir pendant le processus de fabrication ou pendant le service,y compris les essais électriquesNos services visent à vous aider à réduire les délais de mise sur le marché et à améliorer l'efficacité globale de vos ensembles électroniques.
