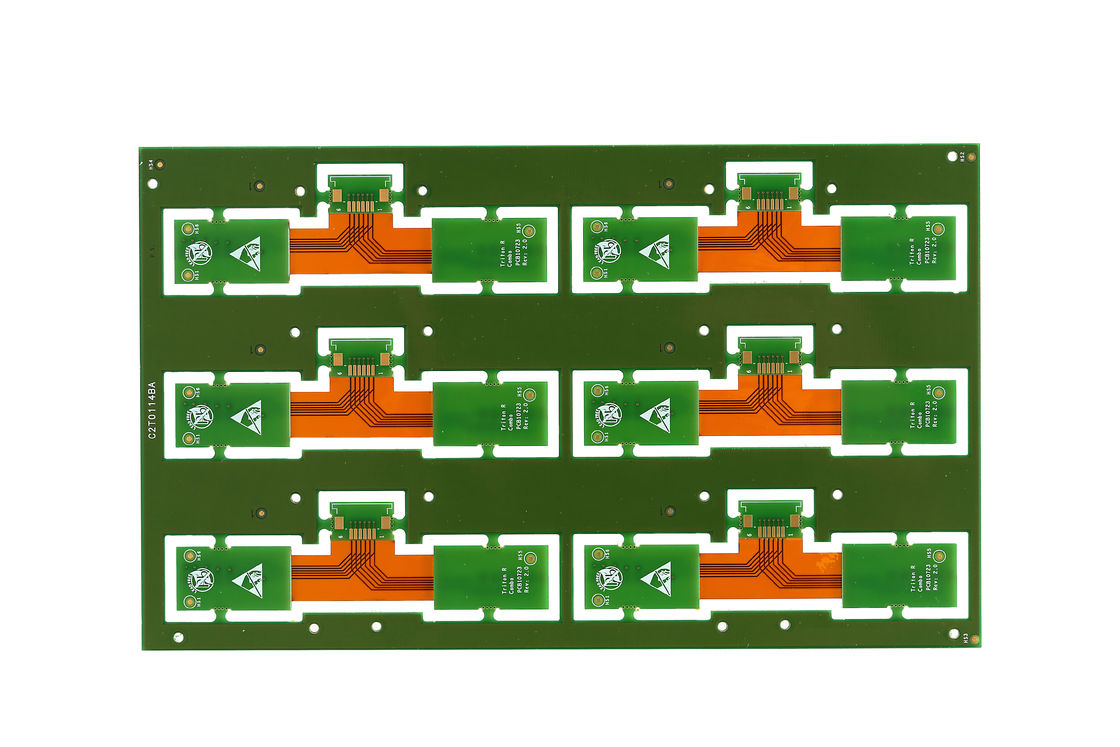

Fr4 Polyimide Pet rigide Pcb flexible à quatre couches Hautes performances

Description du produit :

Le circuit imprimé rigide-flexible, un produit de pointe dans le domaine des composants électroniques, est un exemple d'innovation technologique, combinant la rigidité des circuits imprimés traditionnels avec la polyvalence des circuits flexibles. Ce produit est conçu pour répondre aux exigences sophistiquées des appareils électroniques modernes qui nécessitent un conditionnement de composants à haute densité et des solutions d'interconnexion flexibles. Le circuit imprimé rigide-flexible est fabriqué pour s'intégrer de manière transparente dans diverses applications, offrant une plateforme robuste mais adaptable pour les assemblages électroniques.

Construit avec un procédé Sanforisé qui assure une haute densité locale, le circuit imprimé rigide-flexible est capable de supporter une multitude de composants, y compris les dispositifs à montage en surface (SMD), les réseaux de billes (BGA), les boîtiers à double rangée (DIP), et plus encore. L'utilisation de la technique Sanforisé améliore non seulement l'intégrité structurelle de la carte, mais permet également d'accueillir des conceptions de circuits complexes et une densité de composants accrue sans compromettre la fiabilité ou les performances.

De plus, le circuit imprimé rigide-flexible possède une caractéristique unique appelée Back Drill, qui est utilisée pour éliminer tout résidu de stub dans les trous métallisés qui pourrait potentiellement affecter l'intégrité du signal, en particulier à des fréquences plus élevées. Cette technique de perçage de précision permet d'améliorer les performances électriques et est essentielle pour les applications de circuits à haute vitesse, garantissant que l'assemblage du circuit imprimé offre des fonctionnalités optimales, même dans les environnements les plus exigeants.

La flexibilité du circuit imprimé rigide-flexible est l'un de ses attributs les plus remarquables. Conçu pour résister à des flexions de 1 à 8 fois, ce produit peut être plié et courbé pour s'adapter à des espaces restreints ou non conventionnels, ce qui en fait un choix idéal pour les applications où l'espace est un facteur critique. Cette carte de circuit imprimé rigide pliable combine le meilleur des deux mondes, garantissant que les sections rigides fournissent le support mécanique nécessaire aux composants montés, tandis que les zones flexibles s'adaptent à la flexion et au pliage sans compromettre l'intégrité du circuit.

La qualité et la précision sont primordiales dans la fabrication du circuit imprimé flexible-rigide. L'écart de position des trous est méticuleusement contrôlé dans une tolérance serrée de ±0,05 mm. Ce niveau de précision garantit que les composants sont placés avec précision et que l'interconnectivité entre les couches du circuit imprimé est maintenue, ce qui est crucial pour les performances globales de l'appareil électronique. Une telle précision dans le processus de perçage est essentielle pour aligner les vias avec les couches internes, en particulier pour les composants BGA où l'alignement est essentiel à la fonctionnalité.

En tant que type de produit relevant de la catégorie Assemblage de circuits imprimés, le circuit imprimé flexible-rigide est conçu pour une intégration transparente avec d'autres composants et systèmes électroniques. Sa nature polyvalente permet de réduire la taille globale du système, le poids et les coûts d'assemblage en combinant plusieurs circuits imprimés en une seule solution rigide et flexible. L'élimination des connecteurs et des câbles contribue en outre à la fiabilité de l'assemblage électronique, car moins de connexions signifient moins de points de défaillance potentiels.

En conclusion, le circuit imprimé rigide-flexible est un produit sophistiqué et innovant qui répond aux besoins en constante évolution de l'électronique moderne. Sa capacité à supporter une densité de composants élevée, améliorée par le procédé Sanforisé, la précision de la technique Back Drill, la flexibilité remarquable et les mesures de contrôle qualité rigoureuses, convergent pour faire de ce circuit imprimé flexible-rigide un choix supérieur pour les fabricants recherchant la fiabilité, les performances et l'adaptabilité dans leurs produits électroniques. Avec sa conception pliable et son ingénierie de précision, le circuit imprimé rigide-flexible témoigne des avancées dans l'industrie des circuits imprimés, offrant une solution compacte, efficace et résiliente pour les défis électroniques d'aujourd'hui.

Caractéristiques :

• Nom du produit : Circuit imprimé rigide-flexible
• Couche de circuit imprimé : 1-28 couches
• Nombre de couches : 4 couches
• Matériau : FR4, Polyimide, PET
• Rayon de courbure : 0,5-10 mm
• Traitement : ENIG/OSP/Or d'immersion/Étain/Argent
• Carte de circuit imprimé flexible-rigide
• Carte de circuit imprimé rigide-flexible
• Circuit imprimé pliable et flexible

Paramètres techniques :

Applications :

Le circuit imprimé rigide-flexible, ou carte de circuit imprimé flexible-rigide, est une solution innovante qui allie la flexibilité des circuits flexibles à la durabilité et à la stabilité des cartes rigides. Cette technologie permet de réaliser des conceptions complexes et à haute densité sur une seule carte, ce qui la rend idéale pour les applications où l'espace et le poids sont des facteurs critiques. Avec une trace/espace minimum de 0,1 mm et un traitement Sanforisé pour les régions à haute densité locale associé à la technologie Back Drill, il est conçu pour répondre aux exigences de performances électriques précises et d'intégrité du signal.

Étant une carte de circuit imprimé flexible-rigide à 4 couches, elle est capable d'accueillir une gamme variée de composants tels que les dispositifs à montage en surface (SMD), les réseaux de billes (BGA), les boîtiers à double rangée (DIP), et plus encore. Cette polyvalence permet de l'utiliser dans diverses applications de haute technologie, allant de l'électronique grand public aux dispositifs médicaux et aux systèmes aérospatiaux. La finition de surface par étamage à chaud sans plomb (HASL LF) assure des joints de soudure fiables et une durabilité à long terme, même dans des environnements d'exploitation difficiles.

La carte de circuit imprimé rigide pliable est particulièrement bien adaptée aux applications dynamiques où le circuit doit s'adapter à un espace confiné ou doit être plié pendant le processus d'assemblage ou de déploiement. Cela en fait un excellent choix pour l'électronique portable où la conservation de l'espace est primordiale, comme dans les smartphones, les appareils photo et les appareils portables. Sa capacité à se plier sans compromettre l'intégrité des circuits permet des conceptions de produits innovantes qui n'étaient pas possibles auparavant.

De plus, le circuit imprimé rigide-flexible trouve son application dans les secteurs qui nécessitent des solutions électroniques robustes mais flexibles. Les dispositifs médicaux tels que les stimulateurs cardiaques et les équipements de diagnostic portables bénéficient de son facteur de forme compact et de sa fiabilité. Dans l'industrie automobile, la carte de circuit imprimé flexible-rigide peut être trouvée dans les systèmes avancés d'aide à la conduite (ADAS), les unités de contrôle et les capteurs en raison de sa résistance aux vibrations et aux contraintes thermiques. Les industries de la défense et de l'aérospatiale utilisent également ces cartes pour leur capacité à résister aux conditions extrêmes et à réduire le poids global de l'équipement.

En conclusion, le circuit imprimé rigide-flexible se distingue comme une option polyvalente et durable pour diverses applications haut de gamme. Sa combinaison de capacités de pas fin, d'adaptabilité au placement de composants à haute densité et de construction robuste en fait un composant inestimable dans l'avancement de la conception et de la fonctionnalité des produits électroniques.

Personnalisation :

Notre produit de circuit imprimé rigide-flexible offre des services de personnalisation étendus pour répondre à vos exigences de conception spécifiques. Avec un nombre maximum de couches de 52L, notre carte de circuit imprimé flexible-rigide peut être adaptée pour répondre à des conceptions et des applications complexes. Nous assurons une haute précision avec un écart de position de trou de ±0,05 mm, garantissant la précision nécessaire pour vos composants électroniques sophistiqués.

Les options de superposition de circuits imprimés vont de 1 à 28 couches, permettant une grande variété de configurations pour vos besoins en cartes rigides-flexibles. De plus, nos circuits imprimés rigides-flexibles sont conçus pour répondre aux exigences de flexibilité, capables de se plier 1 à 8 fois sans compromettre l'intégrité des circuits.

Notre carte de circuit imprimé rigide pliable à 4 couches témoigne de notre engagement à fournir des solutions de circuits imprimés polyvalentes et fiables. Que ce soit pour des cas d'utilisation dynamiques ou des installations statiques, nos services de personnalisation de produits garantissent que votre circuit imprimé rigide-flexible est configuré selon vos spécifications exactes.

Support et services :

Nos produits de circuits imprimés rigides-flexibles sont accompagnés d'un support technique complet et de services pour assurer votre satisfaction et les performances optimales de vos circuits imprimés. Notre support comprend une assistance pour les défis de conception, la sélection des matériaux et les recommandations de mise en page afin de maximiser la fonctionnalité et la fiabilité de votre application de circuit imprimé rigide-flexible.

Nous proposons une documentation détaillée et des ressources pour vous guider dans l'installation et la maintenance de votre circuit imprimé rigide-flexible. Notre équipe de support technique est équipée pour vous aider avec tout problème lié aux performances ou à l'intégration de nos produits dans vos systèmes.

En cas de difficultés techniques, nos services de dépannage sont conçus pour diagnostiquer et résoudre rapidement et efficacement tout problème. Nous nous engageons à vous fournir le soutien dont vous avez besoin pour assurer le bon déroulement de vos opérations.

Pour un succès continu, nous fournissons également des mises à jour et des ressources d'information sur les avancées de la technologie des circuits imprimés rigides-flexibles et les meilleures pratiques de l'industrie. Notre objectif est de garantir que vous ayez accès aux dernières informations et au support pour vos besoins en circuits imprimés rigides-flexibles.
