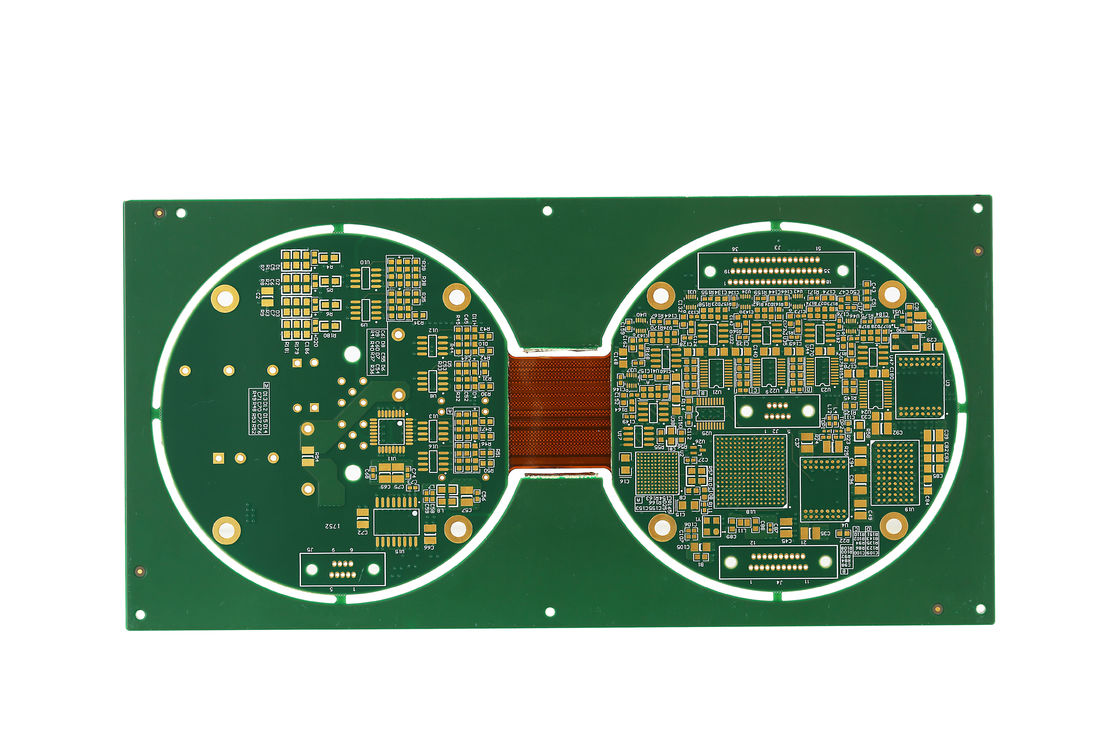

Rassemblement de PCB rigide pliable flexible à plusieurs couches Fr4 Polyimide Pet Technology

Description du produit :

Le circuit imprimé rigide-flexible est une solution innovante qui encapsule les avantages des technologies de circuits rigides et flexibles en une seule carte. Cette technologie hybride est conçue pour répondre aux exigences rigoureuses des appareils électroniques modernes qui nécessitent une carte de circuit imprimé rigide et flexible capable d'accueillir des conceptions complexes et d'assurer une fiabilité élevée. Le circuit imprimé rigide-flexible se caractérise par sa capacité unique à se plier, se replier et fléchir, ce qui est essentiel dans les applications où l'espace est limité et où le mouvement des composants est nécessaire.

L'un des principaux attributs de ce produit est son rayon de courbure, qui varie de 0,5 mm (très serré) à 10 mm (plus généreux). Cela permet un degré de flexibilité important lors de la conception de la disposition des composants électroniques, garantissant que la carte peut être pliée ou courbée pour s'adapter à la configuration souhaitée sans compromettre l'intégrité des circuits. La flexibilité de la carte est évaluée de 1 à 8 fois, ce qui indique le nombre de fois où la carte peut être pliée sans défaillance. Cette gamme garantit que le circuit imprimé rigide-flexible peut s'adapter à une variété d'applications, de celles qui nécessitent une seule flexion douce à celles qui doivent résister à de multiples cycles de flexion.

En tant que type de produit, le circuit imprimé rigide-flexible appartient à la catégorie Assemblage de circuits imprimés, ce qui signifie qu'il ne s'agit pas seulement d'une carte de circuit imprimé nue, mais d'un assemblage complet prêt pour l'intégration de composants électroniques. La carte est conçue pour combiner de manière transparente la stabilité mécanique d'un circuit imprimé rigide avec l'adaptabilité d'un circuit flexible, résultant en une carte de circuit imprimé rigide pliable qui offre des performances et une durabilité supérieures.

Le circuit imprimé rigide-flexible est habilement fabriqué avec une conception à 4 couches, ce qui permet une connectivité complexe et multifonctionnelle dans un encombrement compact. Cette construction multicouche est bénéfique pour les applications à haute densité où la réduction de l'espace est cruciale. Les couches sont stratégiquement conçues pour fournir les performances électriques nécessaires tout en maintenant la flexibilité de la carte.

Le poinçonnage de profilage est un processus essentiel dans la fabrication des circuits imprimés, et notre circuit imprimé rigide-flexible utilise plusieurs techniques de profilage, notamment le routage, la coupe en V et le chanfreinage. Le routage est utilisé pour créer des formes et des conceptions complexes, offrant la flexibilité de personnaliser la carte pour répondre à des exigences spécifiques. La coupe en V est utilisée pour marquer la carte, facilitant ainsi la rupture ou la flexion aux lignes désignées. Le chanfreinage, quant à lui, est utilisé pour créer des bords inclinés sur les connecteurs afin d'assurer une insertion en douceur dans le composant d'accouplement. Ces processus de profilage sont méticuleusement exécutés pour garantir que le circuit imprimé rigide-flexible répond aux normes les plus élevées de précision et de qualité.

Le circuit imprimé rigide-flexible n'est pas seulement polyvalent dans son application, mais il est également reconnu pour sa fiabilité et sa robustesse. La combinaison de couches rigides et flexibles donne une carte de circuit imprimé rigide-flexible qui peut résister aux contraintes thermiques et mécaniques rencontrées lors du fonctionnement des appareils électroniques. Elle offre également une intégrité de signal améliorée et réduit le besoin de plusieurs connecteurs, ce qui entraîne une réduction des points de défaillance potentiels dans le système.

En résumé, le circuit imprimé rigide-flexible est un produit remarquable qui offre le meilleur des deux mondes en matière de technologie de cartes de circuits imprimés. Avec son rayon de courbure variable, ses options de poinçonnage de profilage multiples, sa conception à 4 couches et sa flexibilité nominale, cet assemblage de circuits imprimés se distingue comme une solution idéale pour les applications électroniques avancées. Sa capacité à servir de carte de circuit imprimé rigide et flexible, de carte de circuit imprimé rigide pliable et de carte de circuit imprimé rigide-flexible en fait un composant indispensable dans le domaine de la fabrication électronique.

Caractéristiques :

• Nom du produit : Circuit imprimé rigide-flexible
• Flexibilité : 1 à 8 fois
• Type de produit : Assemblage de circuits imprimés
• Sanforisé : Haute densité locale, perçage arrière
• Poinçonnage de profilage : Routage, coupe en V, chanfreinage
• Composants : CMS, BGA, DIP, etc.
• Mots-clés :
  • Carte de circuit imprimé rigide pliable
  • Circuit imprimé flexible et pliable
  • Carte de circuit imprimé rigide pliable

Paramètres techniques :

Applications :

Le circuit imprimé rigide-flexible, avec sa finition de surface avancée HASL LF (Hot Air Solder Leveling sans plomb), représente une fusion remarquable des technologies de circuits rigides et flexibles. Une carte de circuit imprimé rigide-flexible (RFPCB) combine la durabilité des circuits imprimés rigides avec l'adaptabilité des circuits flexibles, permettant une gamme dynamique d'applications dans diverses industries. Avec un nombre maximum de couches de 52L (52 couches), ce produit est à la pointe des capacités des circuits imprimés multicouches, offrant des performances électriques exceptionnelles et une interconnexion à haute densité pour des conceptions complexes.

Compte tenu de ses dimensions impressionnantes de 41,55*131 mm, le circuit imprimé rigide-flexible est conçu pour s'intégrer dans des espaces compacts sans sacrifier la fonctionnalité. Il accueille une vaste gamme de composants, notamment des CMS (composants montés en surface), des BGA (Ball Grid Array), des DIP (Dual In-line Package), etc., ce qui le rend adapté aux assemblages électroniques complexes où l'espace et la fiabilité sont primordiaux. La carte de circuit imprimé rigide-flexible peut être trouvée dans des applications haut de gamme telles que l'aérospatiale, la défense et les dispositifs médicaux, où la combinaison de flexibilité et de robustesse est cruciale.

L'une des principales caractéristiques de ce produit est sa fonction de circuit imprimé flexible et pliable, qui lui permet d'être plié ou replié pour s'adapter à des espaces petits ou de forme irrégulière sans endommager la connectivité. Cela le rend idéal pour la technologie portable, les écrans pliables et les appareils où le circuit imprimé doit contourner des pièces mécaniques ou s'adapter à des surfaces courbes. Les capacités de poinçonnage de profilage du RFPCB, y compris le routage, la coupe en V et le chanfreinage, permettent des contours de carte précis et un assemblage facile des cartes dans des boîtiers ou des fixations, améliorant encore sa polyvalence.

Les applications du circuit imprimé rigide-flexible sont vastes, allant de l'électronique grand public où la caractéristique de circuit imprimé flexible et pliable est exploitée pour des appareils tels que les smartphones et les appareils photo, aux applications de l'industrie automobile où la capacité de résister aux environnements difficiles et aux vibrations est primordiale. Dans le domaine des télécommunications, ces cartes sont essentielles pour assurer une transmission de signal à haute vitesse et une stabilité mécanique dans les cadres compacts des appareils de communication. De plus, les équipements industriels qui nécessitent une connectivité fiable et durable dans des conditions rigoureuses peuvent grandement bénéficier de la nature robuste de la carte de circuit imprimé rigide-flexible.

En résumé, le produit de circuit imprimé rigide-flexible est une solution de pointe conçue pour répondre aux demandes toujours croissantes d'appareils électroniques qui nécessitent une combinaison de flexibilité, d'efficacité spatiale et de durabilité. Ses caractéristiques complètes, y compris la finition HASL LF, jusqu'à 52 couches et des techniques de poinçonnage de profilage sophistiquées, en font un composant inestimable pour une multitude d'applications de pointe.

Personnalisation :

Notre produit de circuit imprimé rigide-flexible offre une gamme de services de personnalisation pour répondre à vos exigences exactes. Avec une configuration à 4 couches, notre carte de câblage imprimée rigide-flexible fournit une structure robuste pour vos applications. Nous assurons une déviation précise de la position du trou de ±0,05 mm, permettant un placement de composant de haute précision. Le circuit imprimé rigide-flexible peut accueillir des spécifications de rayon de courbure de 0,5 à 10 mm, offrant une polyvalence pour les conceptions de cartes de circuit imprimé rigides pliables. La finition de surface est HASL LF, garantissant une soudabilité et une protection fiables pour vos circuits. Nous utilisons des matériaux de première qualité tels que le FR4, le polyimide et le PET pour fabriquer un circuit imprimé qui répond à vos besoins spécifiques.

Support et services :

Le circuit imprimé rigide-flexible combine le meilleur des cartes rigides et des circuits flexibles intégrés en une seule unité, permettant une gamme d'applications plus polyvalente. Notre support technique et nos services garantissent que tous nos clients reçoivent une assistance complète tout au long du cycle de vie de leur produit. Notre support comprend des conseils de conception, des conseils de sélection de matériaux et une assistance au dépannage pour garantir que votre circuit imprimé rigide-flexible fonctionne à son plein potentiel. Nous fournissons également une documentation détaillée et des ressources pour vous aider à comprendre les meilleures pratiques pour la manipulation et l'intégration de nos circuits imprimés dans vos projets. De plus, notre équipe de service se consacre à fournir des solutions rapides et efficaces à tous les défis techniques qui pourraient survenir, garantissant que vos opérations se déroulent de manière fluide et efficace.
