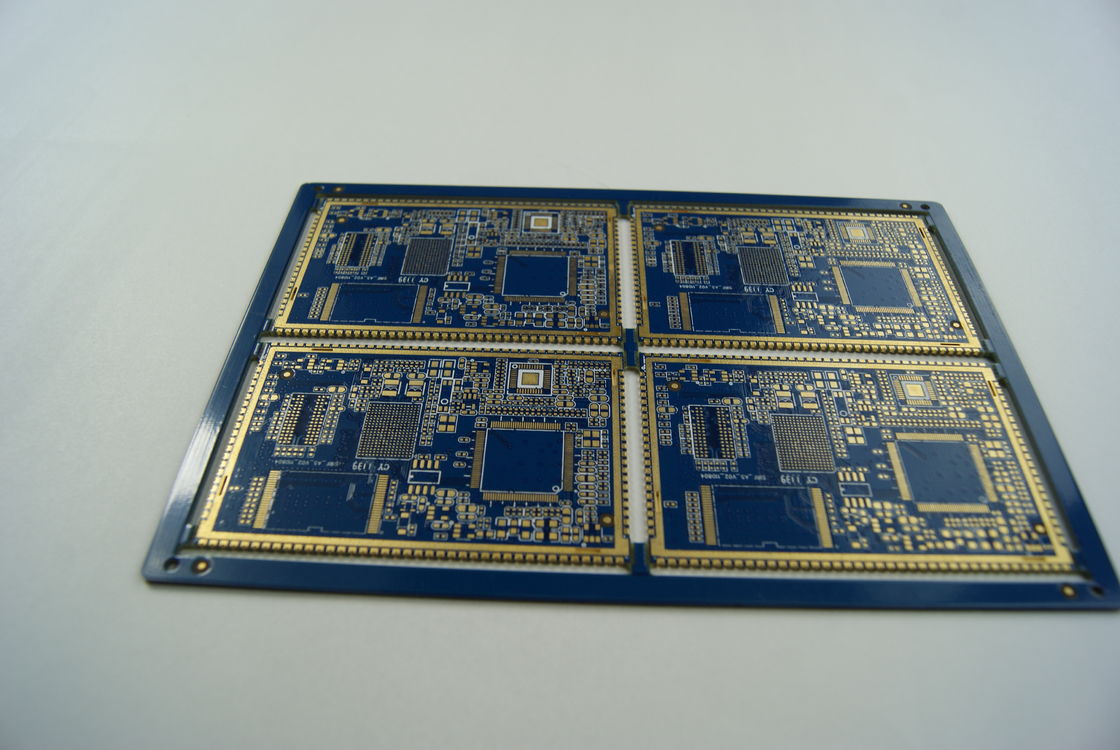

Une carte de circuit imprimé en argent à plusieurs couches avec une taille maximale de 600 mm*1200 mm

Description du produit :

La carte PCB multicouche représente une avancée significative dans l'industrie des composants électroniques, offrant des performances et des fonctionnalités supérieures pour une large gamme d'applications. Au cœur de l'électronique moderne, ces cartes sont conçues pour répondre aux exigences strictes des circuits complexes et des agencements de composants denses. Les PCB multicouches sont largement utilisés dans diverses industries, notamment les télécommunications, les dispositifs médicaux, les équipements de défense et l'électronique grand public, en raison de leur capacité à fournir une transmission de signal de haute qualité et une durabilité dans un format compact.

Notre carte PCB multicouche est construite avec une ingénierie de précision pour garantir que chaque couche de la carte est parfaitement alignée et solidement liée. Ce processus de construction méticuleux permet la création d'un circuit plus complexe sur une seule carte, ce qui n'est pas possible avec les PCB monocouches. La conception multicouche améliore également les propriétés électriques de la carte en réduisant les interférences électromagnétiques (EMI), améliorant ainsi l'intégrité du signal et la distribution de puissance.

Chaque carte imprimée multicouche est fabriquée avec une taille de trou minimale de 0,2 mm. Ce détail fin permet l'inclusion de plus de composants dans un espace plus restreint, ce qui est crucial pour la miniaturisation des appareils électroniques. Les trous sont percés avec précision pour garantir que les composants peuvent être montés avec précision, ce qui est essentiel pour la fiabilité et la fonction de la carte.

L'épaisseur du cuivre sur nos cartes varie de 0,5 oz à 6 oz, offrant aux concepteurs la flexibilité de choisir le poids approprié pour leur application spécifique. Le poids du cuivre est standardisé à 12 OZ, ce qui garantit une qualité constante sur toutes les cartes. Cette cohérence est essentielle pour maintenir les performances de la carte, en particulier en ce qui concerne la gestion thermique et la capacité de transport de courant.

L'épaisseur totale de la carte PCB multicouche peut varier de 0,2 mm à 6,0 mm. Cette plage permet une adaptabilité en termes de rigidité de la carte et de contraintes d'espace dans l'appareil. Les cartes plus fines sont idéales pour les applications flexibles, tandis que les cartes plus épaisses offrent plus de support pour les composants plus lourds. Quelle que soit l'épaisseur, toutes les cartes sont fabriquées pour résister aux contraintes d'une utilisation quotidienne et aux cycles thermiques qui se produisent pendant le fonctionnement des appareils électroniques.

Pour garantir le plus haut niveau de protection pendant l'expédition et la manipulation, chaque carte PCB multicouche est emballée sous vide dans une boîte en carton. Cette méthode d'emballage est spécifiquement choisie pour empêcher l'humidité et les contaminants environnementaux de compromettre la qualité de la carte. Le scellage sous vide protège les composants délicats et les surfaces en cuivre de l'oxydation, tandis que la boîte en carton robuste offre un bouclier solide contre les dommages physiques pendant le transport.

Nos cartes PCB multicouches sont non seulement conçues pour la performance, mais aussi pour la facilité d'assemblage. Les tolérances de fabrication précises et les matériaux de haute qualité utilisés dans la construction de la carte garantissent qu'elle peut être facilement intégrée dans n'importe quel système électronique. Les cartes sont compatibles avec la technologie traversante et la technologie de montage en surface (SMT), offrant une flexibilité pour divers processus d'assemblage.

En conclusion, notre carte PCB multicouche témoigne de notre engagement envers la qualité et l'innovation. Avec des caractéristiques telles qu'une taille de trou minimale de 0,2 mm, une plage d'épaisseur de cuivre de 0,5 oz à 6 oz, un poids de cuivre standardisé de 12 OZ et une plage d'épaisseur de 0,2 mm à 6,0 mm, cette carte est prête à répondre aux exigences des projets électroniques les plus difficiles. L'emballage soigné sous vide avec une boîte en carton garantit que la carte arrive en parfait état, prête à être utilisée immédiatement. Que ce soit pour des applications numériques à haute vitesse, des circuits RF ou des systèmes de haute puissance, notre carte imprimée multicouche est le choix fiable pour les ingénieurs et les concepteurs recherchant le meilleur en matière de solutions de composants électroniques.

Caractéristiques :

• Nom du produit : Carte PCB multicouche
• Finitions de surface disponibles : HASL, Or par immersion, Étain par immersion, Argent par immersion, Or pour connecteur, OSP
• Poids du cuivre : 12 OZ
• Épaisseur du cuivre : 0,5 oz - 6 oz
• Technologie de montage en surface : Oui
• Taille maximale du panneau : 600 mm x 1200 mm
• Également connu sous le nom de PWB multicouche
• Capable de supporter la construction de PCB à 18 couches

Paramètres techniques :

Applications :

La carte de circuit imprimé multicouche (PCB) est un composant sophistiqué et essentiel de l'électronique moderne, conçu pour accueillir des circuits complexes et contraints par l'espace. Avec une taille de panneau maximale de 600 mm x 1200 mm, ces PCB sont idéaux pour une large gamme d'applications où de grandes conceptions de circuits sont nécessaires. La plage d'épaisseur de 0,2 mm à 6,0 mm permet une flexibilité dans la conception, accueillant diverses hauteurs de composants et fournissant l'intégrité structurelle nécessaire pour différentes utilisations.

Les cartes de circuits multicouches sont couramment utilisées dans l'électronique haute performance où plusieurs circuits doivent coexister à proximité. Les industries telles que l'aérospatiale, la défense, le médical et les télécommunications utilisent fréquemment des PCB à 10 couches pour répondre à leurs exigences strictes en matière de fiabilité et de performance dans des conditions extrêmes. La taille plus grande et le nombre accru de couches facilitent le routage complexe et l'inclusion de fonctionnalités supplémentaires telles que des blindages RF et des dissipateurs thermiques.

L'emballage de ces PCB comprend un emballage sous vide avec une boîte en carton pour garantir que les cartes sont protégées de l'humidité et des dommages physiques pendant le transport. Ceci est particulièrement important pour les cartes avec des traitements de surface sensibles. En parlant de surfaces, la carte PCB multicouche est disponible avec diverses options de finition, notamment HASL (Hot Air Solder Leveling), Or par immersion, Étain par immersion, Argent par immersion, Or pour connecteur et OSP (Organic Solderability Preservatives). Chaque traitement de surface offre différents avantages en termes de soudabilité, de conductivité et de durée de conservation, ce qui les rend adaptés à différents scénarios d'application.

Avec la compatibilité de la technologie de montage en surface (SMT), la carte PCB multicouche est prête pour les composants électroniques et les processus d'assemblage les plus avancés. La SMT permet de monter des composants plus petits directement sur la surface du PCB, ce qui permet d'obtenir des appareils électroniques plus compacts et plus efficaces. Cette technologie est idéale pour l'électronique grand public, les systèmes automobiles et les appareils IoT où l'espace est limité et où la fonctionnalité ne peut être compromise.

En conclusion, la carte PCB multicouche avec une grande taille de panneau, une épaisseur variable et des options de traitement de surface avancées, emballée en toute sécurité pour la livraison, est un choix polyvalent et de haute qualité pour les conceptions électroniques complexes. Qu'il s'agisse d'un système de navigation aérospatiale sophistiqué, d'un dispositif médical critique ou d'un projet de télécommunication de pointe, la carte de circuit multicouche constitue un pilier de l'électronique moderne, soutenant les fonctionnalités complexes exigées par le monde axé sur la technologie d'aujourd'hui.

Personnalisation :

Nos services de personnalisation de cartes PCB multicouches répondent à un large éventail d'attributs de produits pour répondre à vos exigences spécifiques. Nous proposons diverses options de finition de surface, notamment HASL, Or par immersion, Étain par immersion, Argent par immersion, Or pour connecteur et OSP, pour garantir la fiabilité et la longévité de votre PWB multicouche. Avec la disponibilité de la technologie de montage en surface, nous pouvons assembler les composants sur le PCB avec précision et efficacité.

Pour les applications de haute puissance, nos PCB peuvent être personnalisés avec un poids de cuivre substantiel allant jusqu'à 12 OZ. De plus, nous proposons une large gamme d'options d'épaisseur de cuivre de 0,5 oz à 6 oz pour répondre à différentes capacités de transport de courant et besoins de gestion thermique. L'épaisseur totale du PCB peut également être adaptée, allant d'un mince 0,2 mm à un robuste 6,0 mm, garantissant que, que vous travailliez avec des PCB à 12 couches ou à 20 couches, votre produit est construit selon vos spécifications exactes.

Support et services :

La carte PCB multicouche est accompagnée d'un support technique complet et de services conçus pour vous aider à chaque étape du cycle de vie du produit. Notre équipe d'ingénieurs experts est disponible pour fournir des conseils sur les considérations de conception, la sélection des matériaux et l'optimisation de la disposition afin de garantir que votre PCB répond aux normes de performance les plus élevées.

Notre support technique comprend également une documentation détaillée, telle que des fiches techniques et des notes d'application, qui fournissent des informations précieuses sur la manipulation, l'intégration et la maintenance appropriées de la carte PCB multicouche. Ces ressources sont continuellement mises à jour pour refléter les dernières pratiques de l'industrie et les avancées technologiques.

En plus des supports matériels, nous proposons une suite de services pour faciliter la mise en œuvre fluide de nos PCB dans vos projets. Ces services comprennent des tests de prototypes, où nous validons la fonctionnalité et la fiabilité de la conception du PCB, ainsi que des analyses thermiques et d'intégrité du signal pour garantir que votre carte fonctionne de manière optimale dans son environnement prévu.

Pour ceux qui ont besoin d'un support au niveau de la production, nos services comprennent l'assistance à l'assemblage, où nous vous guidons à travers les meilleurs processus pour un assemblage de cartes efficace et de haute qualité. Nous fournissons également une assistance au dépannage pour résoudre rapidement tout problème qui pourrait survenir pendant la production ou le fonctionnement de la carte PCB multicouche.

Notre engagement envers votre succès est inébranlable, et nous nous efforçons de fournir un service exceptionnel qui va au-delà du support technique. L'amélioration continue et la satisfaction du client sont au cœur de notre philosophie de support, garantissant que vous recevez l'assistance la plus efficace et la plus à jour disponible.
