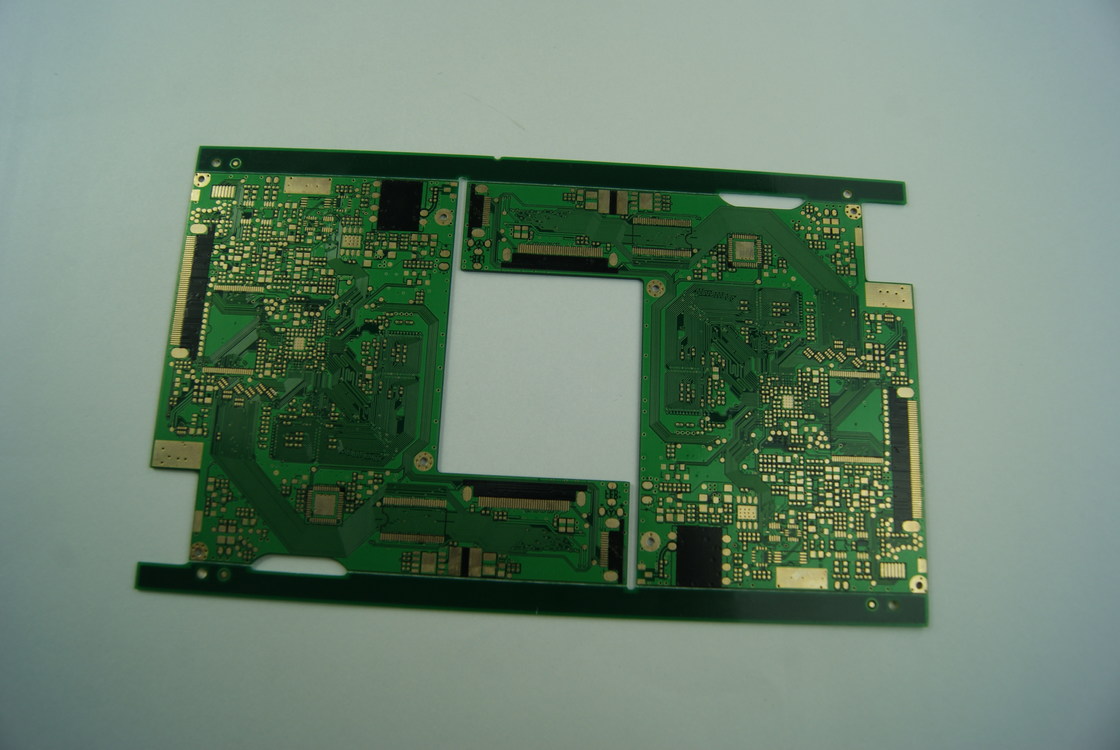

Carte de circuit imprimé double couche externe en feuille finale de 1 oz avec une épaisseur de 0,4 mm et une légende blanche et noire

Description du produit :

La carte PCB multicouche est un composant électronique de pointe qui offre des fonctionnalités et une polyvalence avancées pour un large éventail d'applications. Avec une épaisseur de cuivre allant de 0,5 à 14 oz (18-490 um), ce PWB multicouche garantit une conductivité et une durabilité exceptionnelles, ce qui le rend adapté aux circuits électroniques exigeants.

Conçue avec une épaisseur de carte de 0,4 mm, cette carte PCB multicouche offre un équilibre parfait entre compacité et robustesse, ce qui permet une intégration efficace dans divers appareils électroniques. La construction précise de la carte garantit des performances et une longévité fiables, répondant aux exigences strictes des conceptions électroniques modernes.

Équipée de plusieurs options de finition de surface, notamment HASL, OSP et ENIG, la carte PCB multicouche offre une flexibilité pour répondre aux divers besoins des projets. Que vous ayez besoin d'une soudabilité améliorée avec HASL, d'une protection environnementale avec OSP ou d'une conductivité supérieure avec ENIG, cette carte PCB multicouche offre la finition de surface idéale pour votre application spécifique.

Pour une protection supplémentaire pendant le stockage et le transport, la carte PCB multicouche est emballée en toute sécurité dans un emballage sous vide avec une boîte en carton durable. Cette méthode d'emballage protège le PCB des facteurs environnementaux tels que l'humidité et la poussière, garantissant qu'il arrive dans un état optimal pour l'assemblage et l'utilisation.

Avec un nombre de couches allant de 4L à 28L, cette carte PCB multicouche répond à un large éventail de complexité dans les conceptions de circuits électroniques. Que vous ayez besoin d'une carte compacte à 4 couches pour des applications simples ou d'une carte haute densité à 28 couches pour des circuits complexes, cette carte PCB multicouche offre une évolutivité et une personnalisation pour répondre aux exigences de votre projet.

Caractéristiques :

• Nom du produit : Carte PCB multicouche
• Finition de surface : HASL/OSP/ENIG
• Traitement de surface : Or par immersion
• Emballage : Emballage sous vide avec boîte en carton
• Diamètre minimum des trous : 0,10 mm
• Types de PCB :
  • PCB simple
  • PCB double
  • PCB multicouche
  • PCB personnalisé

Paramètres techniques :

Applications :

Les cartes PCB multicouches sont très polyvalentes et trouvent une application étendue dans diverses industries en raison de leurs capacités avancées. Ces cartes sont conçues avec plusieurs couches de matériau conducteur séparées par des couches isolantes, offrant des fonctionnalités et des performances améliorées. Voici quelques occasions et scénarios d'application de produits pour les cartes PCB multicouches :

1. Télécommunications : Les cartes PCB multicouches sont idéales pour les équipements de télécommunications tels que les routeurs, les commutateurs et les stations de base. Le nombre élevé de couches, telles que 4L à 28L, permet des circuits complexes et la transmission de signaux, ce qui les rend adaptés au traitement de données à haut débit.

2. Automatisation industrielle : Dans les systèmes d'automatisation industrielle, les cartes PCB multicouches jouent un rôle crucial dans le contrôle et la surveillance des machines. Le test de contrôle d'impédance garantit une transmission de signal stable, ce qui les rend fiables pour une utilisation dans les panneaux de commande et les systèmes robotiques.

3. Dispositifs médicaux : Les équipements médicaux nécessitent souvent des conceptions de circuits précises et compactes, ce qui peut être réalisé avec des cartes PCB multicouches. Le traitement de surface à l'or par immersion offre une excellente conductivité et une résistance à la corrosion, ce qui les rend adaptés aux appareils tels que les moniteurs de patients et les instruments de diagnostic.

4. Aérospatiale et défense : La grande fiabilité et la durabilité des cartes PCB multicouches les rendent bien adaptées aux applications aérospatiales et de défense. Avec une feuille finale externe de 1 oz, ces cartes peuvent résister aux conditions environnementales difficiles et aux interférences électromagnétiques, ce qui les rend idéales pour l'avionique et les systèmes de communication militaires.

5. Électronique automobile : Dans l'industrie automobile, les cartes PCB multicouches sont utilisées dans les systèmes de contrôle des véhicules, les systèmes d'infodivertissement et les composants de véhicules électriques. La taille compacte, selon les spécifications Gerber, permet des conceptions peu encombrantes, tandis que les multiples couches prennent en charge des fonctionnalités complexes dans les véhicules modernes.

Dans l'ensemble, les cartes PCB multicouches sont des composants essentiels dans diverses applications électroniques qui nécessitent des performances élevées, une fiabilité et des conceptions compactes. Le test de contrôle d'impédance garantit l'intégrité du signal, tandis que le traitement de surface et les configurations de couches répondent aux exigences spécifiques de l'industrie, ce qui en fait un choix privilégié pour les produits électroniques avancés.

Personnalisation :

Services de personnalisation de produits pour les circuits imprimés multicouches :

Nombre de couches : 2-30

Emballage : Emballage sous vide avec boîte en carton

Nombre de couches : 4L-28L

Traitement de surface : Or par immersion

Finition de surface : HASL/OSP/ENIG

Support et services :

Le produit de carte PCB multicouche offre un support technique et des services complets pour aider les clients à intégrer et à utiliser efficacement la carte. Notre équipe d'experts se consacre à fournir des conseils sur les spécifications des produits, les fonctionnalités et l'aide au dépannage. Nous proposons également des programmes de formation et de la documentation pour garantir que les clients disposent des ressources nécessaires pour maximiser les performances de la carte PCB multicouche.
