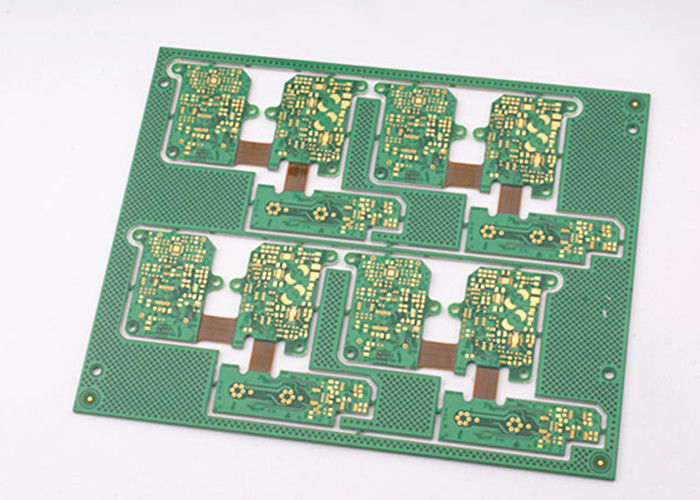

Personnalisation 4 couches PCB rigide flexible ENIG/OSP/Immersion or/étain/traitement en argent

Description du produit :

Le produit PCB Rigide Flex représente une avancée technologique remarquable dans le domaine des composants électroniques, offrant une construction hybride qui combine les meilleurs attributs des technologies de circuits rigides et flexibles. Cette solution innovante est conçue pour répondre aux exigences strictes de diverses applications électroniques haut de gamme, où l'espace, le poids et la fiabilité sont des considérations cruciales. Le PCB Rigide Flex est l'incarnation de la polyvalence et de la durabilité, offrant une transition transparente entre les zones rigides et flexibles, ce qui permet une conception de produit plus compacte et plus fiable.

Le matériau de base utilisé dans la construction de ces cartes de circuits imprimés est une combinaison de FR4, de Polyimide et de PET. Le FR4 est un stratifié époxy renforcé de fibre de verre largement accepté qui offre une excellente stabilité dimensionnelle et une résistance mécanique, le rendant adapté aux sections rigides du PCB. Le Polyimide, connu pour sa flexibilité et sa résistance aux hautes températures, est utilisé dans les zones flexibles, fournissant les caractéristiques de pliage nécessaires sans compromettre les performances. Le PET, un polymère thermoplastique, est également utilisé en raison de sa flexibilité, de sa durabilité et de son rapport coût-efficacité. Cette triade de matériaux garantit que le PCB Rigide Flex est non seulement robuste, mais peut également résister aux rigueurs de diverses conditions environnementales.

En tant que carte de circuit imprimé pliable, le PCB Rigide Flex garantit une plage de flexibilité de 1 à 8 fois. Ce niveau de flexibilité en fait un choix idéal pour les applications qui nécessitent des mouvements ou des pliages répétés, comme dans les appareils pliables ou les environnements à flexion dynamique. La capacité de plier sans endommager le circuit est un aspect essentiel de la conception, et ce produit répond à cette exigence avec aisance, garantissant une fiabilité et une fonctionnalité à long terme.

La précision impliquée dans la fabrication du PCB Rigide Flex se reflète dans sa spécification de déviation de position de trou, qui est remarquable de ±0.05mm. Une telle précision garantit que les composants et les vias sont placés avec une précision exceptionnelle, ce qui entraîne une réduction significative des pertes de signal et du bruit électrique. Cette attention méticuleuse aux détails est cruciale pour les applications de signaux à haute vitesse, où la moindre déviation pourrait perturber les performances globales.

Avec une dimension de 41.55*131mm, la carte de circuit imprimé flexible rigide est conçue pour s'adapter à une gamme variée de configurations de produits. Cette taille spécifique permet une utilisation optimale de l'espace dans l'appareil, permettant aux concepteurs d'intégrer plus de fonctionnalités dans des facteurs de forme plus petits. Les dimensions compactes associées à l'approche de conception hybride permettent de développer des appareils électroniques sophistiqués plus légers et plus fins sans sacrifier la fonctionnalité.

Le type de produit pour cette offre est l'assemblage de PCB, ce qui signifie que le PCB Rigide Flex est prêt pour l'intégration de divers composants électroniques. La capacité de combiner plusieurs cartes rigides et flexibles en un seul assemblage réduit le besoin de connecteurs et de câbles, ce qui minimise les points de défaillance et améliore l'intégrité structurelle globale de l'appareil. Cette intégration simplifie le processus d'assemblage, réduit le coût global et améliore les performances du produit final.

En résumé, la carte de circuit imprimé Flex-Rigide témoigne de l'ingéniosité et des progrès dans la conception et la fabrication de PCB. Sa combinaison unique de matériaux, de précision, de flexibilité et de conception compacte en fait un composant indispensable dans les appareils électroniques modernes. Que ce soit pour l'électronique grand public, les dispositifs médicaux, les équipements de défense ou les applications aérospatiales, le PCB Rigide Flex est conçu pour répondre aux normes les plus élevées de performance et de fiabilité, ce qui en fait un choix privilégié pour les innovateurs et les fabricants.

Caractéristiques :

• Nom du produit : PCB Rigide Flex
• Finition de surface : HASL LF
• Perforation de profil : Routage, V-CUT, Chanfreinage
• Nombre de couches : 4 couches
• Sanforisé : Haute densité locale, perçage arrière
• Couche max : 52L
• Carte de circuit imprimé rigide flexible
• Carte de circuit imprimé flexible rigide
• Carte de circuit imprimé rigide flexible

Paramètres techniques :

Applications :

La carte de câblage imprimée rigide flexible, combinant le meilleur des cartes rigides et des circuits flexibles, est devenue un composant essentiel de l'électronique moderne. Le produit est conçu pour être plié de 1 à 8 fois, ce qui permet de l'utiliser dans des applications où le produit doit se conformer à certaines formes ou être capable de résister aux mouvements et aux pliages. Cette capacité de flexion la rend parfaite pour une utilisation dans des conceptions de produits complexes et tridimensionnelles.

Avec un nombre maximum de couches allant jusqu'à 52 couches, le PCB Rigide Flex peut accueillir une densité élevée de composants, ce qui le rend adapté aux assemblages électroniques très sophistiqués. Ce nombre élevé de couches témoigne de la polyvalence et de l'adaptabilité du produit à diverses applications complexes. De plus, le produit est disponible dans des configurations de 1 à 28 couches pour le PCB, offrant une large gamme de flexibilité et de rigidité selon les besoins de l'application.

Les options de traitement de surface pour la carte de câblage imprimée rigide flexible comprennent l'ENIG, l'OSP, l'or par immersion, l'étain et l'argent. Ces traitements garantissent une soudabilité fiable, une protection contre l'oxydation et une interface robuste pour la fixation des composants. Une telle variété de traitements garantit que le produit peut être adapté pour répondre aux exigences environnementales et opérationnelles spécifiques de l'application dans laquelle il est utilisé.

Avec un rayon de courbure allant de 0,5 à 10 mm, la carte de circuit imprimé flexible rigide peut être conçue pour s'adapter aux espaces restreints et s'enrouler autour des bords ou des coins, ce qui en fait une solution idéale pour les appareils électroniques compacts et portables. Le petit rayon de courbure contribue également à minimiser les contraintes sur les connexions électriques pendant le pliage, garantissant une durée de vie plus longue à l'application.

Les applications pour le PCB Rigide Flex sont étendues et diverses. Elles se retrouvent couramment dans l'industrie aérospatiale où la combinaison de légèreté, de flexibilité et de haute fiabilité est cruciale. Les dispositifs médicaux bénéficient également des PCB Rigides Flex en raison de leur capacité à se conformer aux formes ergonomiques des technologies portables et aux exigences de fiabilité strictes. L'électronique grand public, telle que les smartphones et les appareils photo, utilise des cartes de câblage imprimées rigides flexibles pour maximiser l'espace et améliorer la durabilité. Dans le secteur automobile, les PCB Rigides Flex sont utilisés pour leur capacité à résister aux environnements difficiles et aux vibrations, ce qui les rend parfaits pour les systèmes embarqués et les capteurs.

En conclusion, la carte de câblage imprimée rigide flexible est une solution hautement adaptable et durable adaptée à une myriade d'applications où l'espace, la flexibilité et la fiabilité sont primordiaux. Son nombre de couches personnalisable, ses traitements de surface et son rayon de courbure en font un composant inestimable dans les domaines de l'aérospatiale, du médical, de l'électronique grand public et de l'automobile, entre autres.

Personnalisation :

Notre produit PCB Flex Rigide offre une gamme de services de personnalisation pour répondre à vos exigences de conception spécifiques. Nous fournissons des matériaux de haute qualité tels que le FR4, le Polyimide et le PET, garantissant que votre carte de circuit imprimé rigide flexible est à la fois durable et fiable. Avec l'option d'une construction à 4 couches, nous répondons aux conceptions de circuits complexes sans compromettre la flexibilité ou la rigidité.

En tant que fournisseur leader de services d'assemblage de PCB, nous comprenons l'importance de la précision. Par conséquent, nos services de personnalisation incluent une tolérance stricte de déviation de position de trou de ±0.05mm, garantissant des normes rigoureuses pour vos projets de PCB flexibles et pliables. Nos processus de fabrication avancés garantissent que chaque PCB est fabriqué avec une attention méticuleuse aux détails.

Pour améliorer les performances et la longévité de votre PCB Flex Rigide, notre finition de surface comprend le HASL LF (étamage à chaud sans plomb), qui offre une soudabilité supérieure et une résistance à la corrosion, ce qui en fait un choix idéal pour les applications respectueuses de l'environnement nécessitant une carte de circuit imprimé rigide flexible.

Support et services :

Nos produits PCB Rigide Flex sont soutenus par un package complet de support technique et de services pour garantir le plus haut niveau de performance et de fiabilité. Notre équipe d'experts se consacre à vous fournir les services suivants :

Consultation avant-vente : Notre personnel compétent est disponible pour vous aider à sélectionner la bonne solution de PCB Rigide Flex pour vos besoins d'application spécifiques. Nous fournissons des conseils sur la conception, la sélection des matériaux et l'optimisation des coûts pour garantir que vous tirez le meilleur parti de nos produits.

Support de conception : Nous offrons des services de support de conception pour vous aider à créer un PCB Rigide Flex qui répond à vos exigences techniques. Notre équipe peut fournir des conseils sur la disposition, la pile, le contrôle d'impédance, et plus encore pour vous aider à optimiser votre conception pour la fabrication.

Prototypage : Pour vous aider à valider votre conception avant la production à grande échelle, nous proposons des services de prototypage rapide. Cela vous permet de tester la fonctionnalité et la fiabilité de votre conception de PCB Rigide Flex, en vous assurant que tout problème potentiel est résolu tôt dans le processus de développement.

Support de fabrication : Nos installations de fabrication de pointe sont équipées pour produire des PCB Rigides Flex de haute qualité avec précision et efficacité. Nous vous accompagnons tout au long du processus de fabrication, de l'approvisionnement en matériaux à l'assemblage final.

Assurance qualité : Nous nous engageons à livrer des produits qui répondent aux normes de qualité les plus élevées. Notre processus d'assurance qualité rigoureux comprend l'inspection et les tests pour garantir que chaque PCB Rigide Flex est conforme à vos spécifications et aux normes de l'industrie.

Documentation technique : Nous fournissons une documentation technique complète pour nos produits PCB Rigide Flex, y compris des spécifications détaillées, des manuels d'utilisation et des guides de maintenance pour vous aider dans la manipulation et l'utilisation correctes de nos produits.

Support après-vente : Notre relation avec nos clients ne s'arrête pas à la vente. Nous offrons un support après-vente pour résoudre tout problème ou préoccupation qui pourrait survenir lors de l'utilisation de nos PCB Rigides Flex. Notre équipe de support technique est toujours prête à fournir une assistance pour garantir votre satisfaction continue.

Formation : Pour vous assurer que vous êtes en mesure de tirer pleinement parti des capacités de nos PCB Rigides Flex, nous proposons des sessions de formation couvrant divers aspects, notamment l'installation, le fonctionnement et la maintenance.

Nous nous engageons à vous fournir le support et les services dont vous avez besoin pour réussir avec nos produits PCB Rigide Flex. Notre équipe est là pour vous aider à chaque étape, de la demande initiale au support après-achat.
