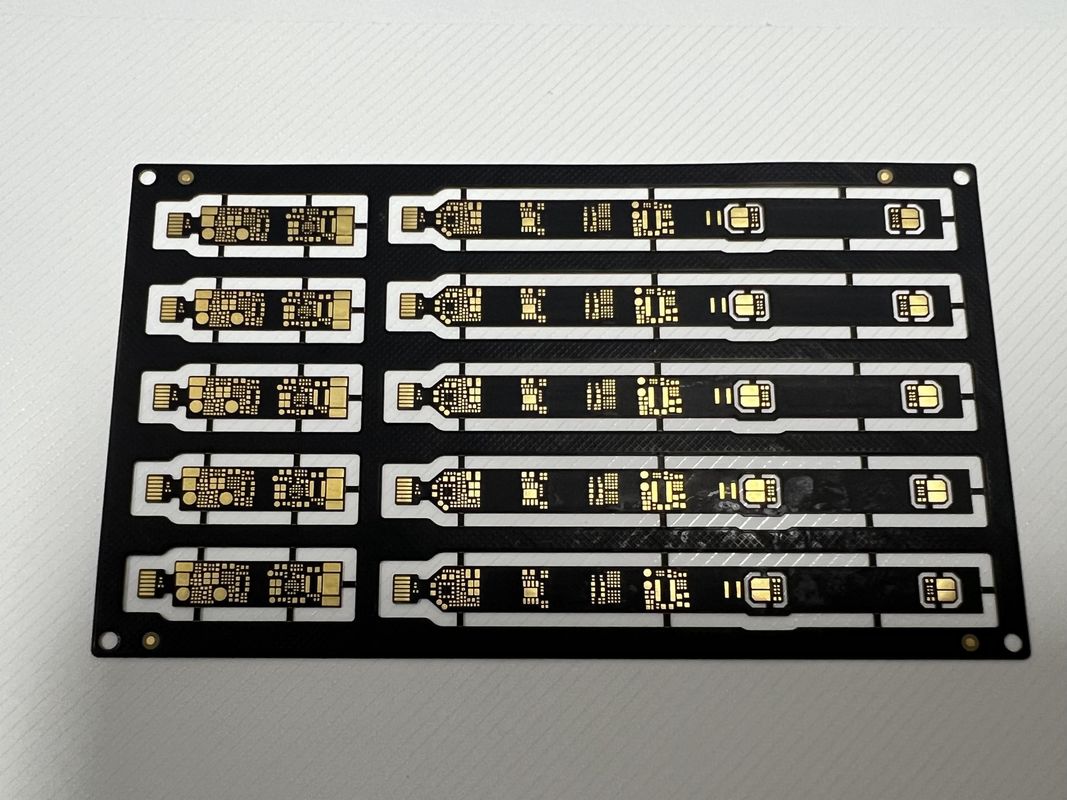

Densité locale Sanforisé assemblage de PCB rigide flexible 4 couche 0.1mm Trace avec des composants SMD BGA

Description du produit :

Le circuit imprimé rigide-flexible est un produit innovant qui combine habilement la robustesse d'un circuit imprimé rigide traditionnel avec la polyvalence de la technologie des circuits flexibles. Cette solution hybride est conçue pour répondre aux exigences strictes de l'électronique moderne, où les contraintes d'espace et la complexité fonctionnelle exigent une approche plus sophistiquée de la conception des circuits. Idéal pour les applications dynamiques ou à haute flexibilité, le circuit imprimé rigide-flexible offre une durabilité et une fiabilité inégalées dans une large gamme d'appareils électroniques.

Nos circuits imprimés rigides-flexibles sont disponibles dans une large gamme de configurations, avec des options allant de 1 à 28 couches. Cette flexibilité garantit que nos produits peuvent répondre à diverses complexités de conception et spécifications de performances électriques. Que vous travailliez sur un appareil simple ou un système complexe multicouche, nos circuits imprimés rigides-flexibles peuvent être adaptés pour répondre à vos besoins exacts.

L'intégration des composants sur nos circuits imprimés rigides-flexibles est réalisée avec la plus grande précision. Nous prenons en charge une variété de composants, y compris les dispositifs montés en surface (SMD), les réseaux de billes (BGA), les boîtiers à double rangée en ligne (DIP) et autres. Nos techniques d'assemblage avancées garantissent une connexion sécurisée et fiable pour tous les composants, ce qui est essentiel pour les performances et la longévité du produit final.

Le profilage et le poinçonnage sont effectués avec une attention méticuleuse aux détails, offrant des options telles que le routage, la coupe en V et le chanfreinage. Ces processus sont essentiels pour garantir que les circuits imprimés rigides-flexibles s'intègrent parfaitement dans le boîtier désigné et s'alignent avec précision avec d'autres composants mécaniques. Notre équipement de pointe garantit que chaque carte est coupée selon des spécifications précises, résultant en une finition soignée et professionnelle.

La flexibilité est une caractéristique fondamentale du circuit imprimé flexible-rigide. Capables de supporter 1 à 8 fois le pliage, nos produits sont conçus pour s'adapter aux contraintes physiques de leur environnement sans compromettre les performances. Ce niveau de flexibilité est essentiel pour les applications qui nécessitent que le circuit imprimé se conforme à une forme particulière ou qu'il résiste à des mouvements réguliers. Il ouvre également de nouvelles possibilités de conception pour les ingénieurs cherchant à innover dans des espaces restreints.

La précision est primordiale en ce qui concerne la fabrication des circuits imprimés flexibles-rigides. Notre processus de fabrication est affiné pour garantir que la déviation de la position des trous est maintenue dans une plage de ±0,05 mm. Cette précision exceptionnelle est cruciale pour le placement correct des composants, en particulier pour les conceptions à haute densité avec un grand nombre de vias ou pour les produits qui nécessitent un alignement précis avec d'autres parties du système.

Le circuit imprimé rigide-flexible est plus qu'un simple composant matériel ; il témoigne des avancées dans le domaine de l'ingénierie électronique. En fusionnant les avantages des technologies rigides et flexibles, ces cartes offrent une solution à la fois pratique et innovante. Ce produit ne concerne pas seulement ce qu'il peut faire aujourd'hui, mais aussi la capacité à permettre aux concepteurs et aux ingénieurs de repousser les limites de ce qui est possible demain.

En résumé, le circuit imprimé rigide-flexible représente le summum de la technologie des circuits imprimés. Il offre la résistance et la stabilité d'un circuit imprimé rigide tout en offrant l'adaptabilité d'un circuit flexible. Avec des options pour 1 à 28 couches, la capacité d'intégrer une gamme de composants, un profilage et un poinçonnage précis, une flexibilité substantielle et des normes de déviation de position de trou exigeantes, ce produit constitue un choix polyvalent et fiable pour une multitude d'applications électroniques.

Caractéristiques :

• Nom du produit : Circuit imprimé rigide-flexible
• Déviation de la position des trous : ±0,05 mm
• Nombre de couches : 4 couches
• Type de produit : Assemblage de circuits imprimés
• Rayon de courbure : 0,5-10 mm
• Finition de surface : HASL LF
• Aussi connu sous le nom de carte de circuit imprimé rigide-flexible
• Peut être désigné comme une carte de circuit imprimé flexible-rigide
• Comprend une technologie de circuit imprimé flexible-pliable pour une utilisation polyvalente

Paramètres techniques :

Applications :

Le circuit imprimé rigide-flexible, un mélange de circuits imprimés rigides robustes et de connecteurs flexibles, est une solution innovante qui combine les meilleurs attributs des deux types de cartes. C'est un circuit imprimé pliable conçu pour assurer la stabilité dans les parties où la structure est primordiale, tout en offrant la flexibilité de connecter de manière transparente différentes sections d'un appareil. Le rayon de courbure du produit varie de 0,5 mm à 10 mm, ce qui permet des courbures serrées dans des espaces compacts sans compromettre l'intégrité des circuits.

Avec jusqu'à 52 couches (Couche max.), le circuit imprimé rigide-flexible est capable de prendre en charge des conceptions complexes et multicouches typiques des appareils électroniques sophistiqués. Ce niveau de polyvalence de superposition est particulièrement bénéfique dans des applications telles que l'aérospatiale, les dispositifs médicaux et les systèmes de défense, où l'espace est limité et la fonctionnalité ne peut être sacrifiée.

L'attribut de haute densité locale garantit que même dans les plus petites zones de la carte, un grand nombre de connexions peuvent être prises en charge. Ceci est couplé à une fonction de perçage arrière qui aide à réduire l'inductance de la carte et à améliorer l'intégrité du signal, ce qui est essentiel pour les applications de circuits à haute vitesse. Le processus de sanforisation utilisé dans la fabrication des circuits imprimés flexibles-rigides garantit que chaque carte répond aux exigences de taille précises, éliminant toute contrainte potentielle sur les matériaux de la carte et assurant la fiabilité.

De plus, le circuit imprimé rigide-flexible est fabriqué avec de nombreuses techniques de profilage et de poinçonnage telles que le routage, la coupe en V et le chanfreinage. Ces méthodes améliorent l'endurance mécanique de la carte et contribuent à la facilité d'assemblage, ce qui est particulièrement important dans les scénarios de production en volume. Le chanfreinage, par exemple, facilite l'insertion plus douce du circuit imprimé dans les connecteurs, réduisant l'usure pendant le processus d'assemblage.

Avec une trace/espace minimum de 0,1 mm, le circuit imprimé rigide-flexible peut prendre en charge le placement de composants à haute densité qui est de plus en plus nécessaire dans les appareils électroniques modernes. Cette technologie de ligne fine permet un plus grand nombre de composants par unité de surface, ce qui en fait un choix idéal pour les applications où l'optimisation de l'espace est critique, comme dans les smartphones, les appareils photo et les technologies portables.

Compte tenu de ces attributs, le circuit imprimé rigide-flexible trouve son application dans un large éventail d'occasions et de scénarios. C'est le choix privilégié des équipes d'ingénierie à la recherche d'une solution nécessitant une combinaison de conception compacte, de durabilité et de hautes performances. Que ce soit pour les besoins de flexion dynamique d'un appareil portable ou la haute fiabilité requise dans les systèmes satellitaires, le circuit imprimé rigide-flexible se distingue comme une option polyvalente et fiable dans l'industrie électronique en évolution rapide.

Personnalisation :

Nos services de personnalisation de circuits imprimés flexibles-rigides offrent une variété d'options pour répondre aux exigences spécifiques de votre application. Avec des composants tels que SMD, BGA, DIP et plus encore, nous assurons l'intégration transparente de toutes les pièces nécessaires sur votre carte de circuit imprimé flexible-rigide. Nos capacités de flexibilité d'installation vont de 1 à 8 fois pour s'adapter à différents niveaux de flexibilité et de complexité.

Pour obtenir des performances optimales, notre processus de sanforisation comprend des options de haute densité locale et de perçage arrière, améliorant l'intégrité du signal et la fiabilité de votre circuit imprimé flexible-rigide. Des techniques de profilage et de poinçonnage telles que le routage, la coupe en V et le chanfreinage sont disponibles pour façonner et dimensionner précisément le circuit imprimé selon vos spécifications exactes.

Le traitement de surface est essentiel pour la longévité et la fonctionnalité de votre produit. Nous proposons une variété de traitements, y compris ENIG, OSP, Or par immersion, Étain et Argent, pour protéger votre circuit imprimé rigide-flexible contre l'oxydation et garantir des performances électriques supérieures.

Support et services :

Nos produits de circuits imprimés rigides-flexibles sont pris en charge par une large gamme de support technique et de services, conçus pour garantir le plus haut niveau de performance et de fiabilité. Notre équipe d'ingénieurs expérimentés est disponible pour fournir des conseils d'experts sur la conception, la sélection des matériaux et la disposition afin d'optimiser la fonctionnalité de votre circuit imprimé rigide-flexible. Nous proposons des services de test complets pour garantir que votre circuit imprimé répond à toutes les normes de l'industrie en matière de qualité et de performance. De plus, nous fournissons une documentation détaillée et des ressources pour vous aider dans toutes vos exigences techniques. Notre engagement envers la satisfaction du client garantit que vous recevez le meilleur support tout au long du cycle de vie de votre produit.
