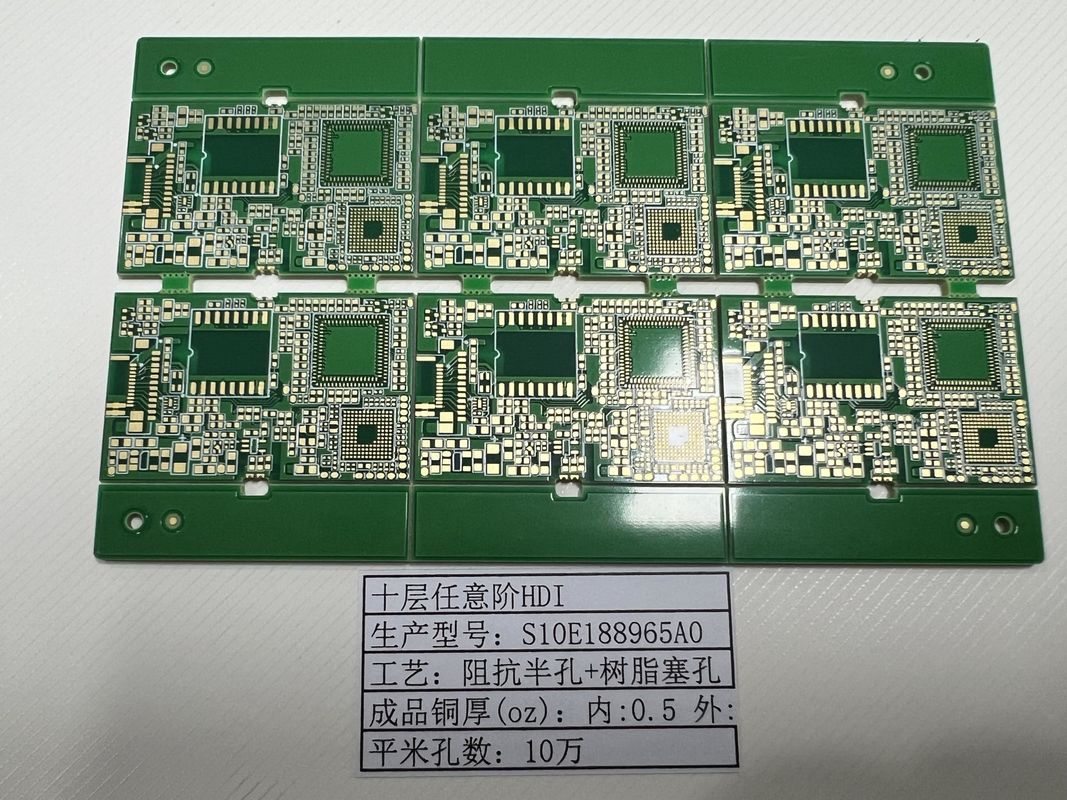

Contrôle de l'impédance FR-4 PCB HDI écran de soie blanc/noir/jaune

Description du produit :

Les circuits imprimés Any Layer HDI (High Density Interconnect) représentent le summum de la technologie avancée des circuits imprimés, incarnant des conceptions sophistiquées de circuits imprimés multicouches à haute densité qui répondent aux applications électroniques les plus exigeantes. Ces circuits imprimés sont méticuleusement conçus pour accueillir une densité élevée de composants sur un système d'interconnexion miniature, permettant des performances et une fiabilité supérieures pour un large éventail d'industries, notamment l'aérospatiale, le médical, les télécommunications et l'électronique grand public.

Au cœur des circuits imprimés Any Layer HDI se trouve la capacité inégalée de contrôle d'impédance. Cette caractéristique essentielle garantit la stabilité de l'intégrité du signal sur toute la carte, un aspect vital pour les circuits à haute vitesse et haute fréquence où une adaptation précise de l'impédance est primordiale. En maintenant des tolérances serrées sur l'impédance des pistes, ces circuits imprimés garantissent des performances électriques constantes, ce qui est particulièrement crucial dans les appareils électroniques sophistiqués où les vitesses de transmission de données sont essentielles.

Pour garantir la plus haute qualité et fiabilité de chaque circuit imprimé Any Layer HDI, des protocoles de test rigoureux sont en place. En employant des méthodes avancées telles que le test par sonde volante et le test électronique (E-test), chaque circuit imprimé est méticuleusement inspecté pour détecter tout défaut potentiel. Le test par sonde volante, un type de test en circuit, utilise des sondes pour tester électriquement le circuit imprimé sans avoir besoin d'un montage dédié, offrant une solution de test flexible et précise. D'autre part, le test électronique (E-test) est effectué pour vérifier les circuits ouverts ou courts qui pourraient compromettre la fonctionnalité du circuit imprimé.

Avec une gamme d'épaisseurs polyvalente allant d'un mince 0,2 mm à un robuste 6,0 mm, les circuits imprimés Any Layer HDI peuvent être adaptés aux exigences de toute application, qu'elle nécessite des profils minces pour des appareils compacts ou des cartes plus épaisses pour une durabilité accrue et un support pour des composants plus lourds. Cette adaptabilité garantit que les concepteurs ont la flexibilité d'optimiser leurs circuits imprimés pour des cas d'utilisation spécifiques sans compromettre les performances ou l'intégrité structurelle.

Le poids du cuivre de ces circuits imprimés peut être personnalisé entre 0,5 oz et 6 oz, permettant un réglage fin de la capacité de transport de courant et de la gestion thermique. Cette flexibilité du poids du cuivre est essentielle pour répondre aux différentes exigences de puissance et garantit que le circuit imprimé multicouche à haute densité peut gérer les exigences électriques des composants haute performance actuels.

En ce qui concerne les finitions de surface, les circuits imprimés Any Layer HDI offrent une gamme d'options. Le HASL (Hot Air Solder Leveling) est une finition largement utilisée qui fournit un revêtement épais et robuste, idéal pour la soudure à la vague. L'ENIG (Electroless Nickel Immersion Gold) offre une excellente planéité de surface et convient particulièrement aux composants à pas fin, garantissant des joints de soudure fiables. L'argent par immersion offre une surface plane et une bonne soudabilité, tandis que l'OSP (Organic Solderability Preservatives) offre une option propre et respectueuse de l'environnement qui protège la surface du cuivre de l'oxydation pendant le stockage et avant les processus de soudure.

Chaque circuit imprimé Any Layer HDI est une merveille d'ingénierie, fournissant un circuit imprimé multicouche à haute densité avec la finesse d'un système d'interconnexion miniature. La combinaison de fonctionnalités avancées telles que le contrôle d'impédance, les tests complets, l'épaisseur et le poids du cuivre personnalisables, ainsi qu'une sélection de finitions de surface de haute qualité, font de ces circuits imprimés le choix privilégié pour les applications où seul le meilleur suffit. En intégrant ces attributs, les circuits imprimés Any Layer HDI repoussent les limites de ce qui est possible en conception électronique, permettant le développement d'appareils électroniques plus petits, plus rapides et plus puissants.

Caractéristiques :

• Nom du produit : Circuits imprimés Any Layer HDI
• Carte à interconnexion haute densité
• Interconnexion haute densité Any Layer
• Tests : Test par sonde volante, E-test
• Taille minimale du trou fini : 0,1 mm
• Taille minimale du trou : 0,1 mm
• Matériau : FR-4
• Anneau annulaire minimum : 3 mils
• Interconnexion haute densité

Paramètres techniques :

Applications :

Les circuits imprimés Any Layer à interconnexion haute densité (HDI) sont à la pointe de la technologie des circuits imprimés (PCB), offrant des solutions polyvalentes pour diverses applications électroniques complexes. Avec des attributs tels qu'une largeur/espacement de piste minimum de 3 mils/3 mils, une capacité de nombre de couches quelconque, une plage d'épaisseur de 0,2 mm à 6,0 mm, une taille de trou minimum jusqu'à 0,1 mm et un contrôle d'impédance précis, les circuits imprimés Any Layer HDI sont idéaux pour les systèmes d'assemblage haute densité modernes.

Ces cartes à interconnexion haute densité avancées conviennent particulièrement aux occasions et scénarios où l'espace et le poids sont limités, comme dans les appareils mobiles, les smartphones et les tablettes. Leur capacité à prendre en charge n'importe quel nombre de couches les rend parfaits pour les appareils multifonctionnels qui nécessitent de nombreuses connexions dans un espace compact. La petite taille des caractéristiques et le nombre élevé de couches permettent l'intégration de plus de fonctions sur une seule carte, ce qui conduit à des produits plus minces et plus légers avec des performances améliorées.

Dans le domaine des dispositifs médicaux, les circuits imprimés Any Layer HDI offrent la fiabilité et la précision essentielles à la sécurité des patients. Les systèmes d'imagerie médicale haute fréquence, les moniteurs médicaux portables et les instruments chirurgicaux avancés s'appuient sur le système d'assemblage haute densité offert par la technologie HDI pour garantir des performances précises et constantes, même dans les applications les plus exigeantes.

Les applications aérospatiales et de défense bénéficient également de la technologie Any Layer HDI. Les équipements de ces secteurs nécessitent des circuits imprimés capables de résister à des conditions extrêmes tout en maintenant leur fonctionnalité. La robustesse fournie par la plage d'épaisseurs spécifiée, combinée à la précision du contrôle d'impédance, rend ces cartes HDI adaptées à une utilisation dans l'avionique, les systèmes satellitaires et les dispositifs de communication de défense, où la fiabilité est non négociable.

De plus, dans l'industrie automobile, les circuits imprimés Any Layer HDI sont de plus en plus utilisés en raison de leur capacité à gérer des signaux à haute vitesse et à prendre en charge les systèmes avancés d'aide à la conduite (ADAS). La taille compacte et la légèreté de ces cartes à interconnexion haute densité sont cruciales pour les véhicules modernes où l'espace est limité et l'efficacité est primordiale.

Enfin, les secteurs de l'informatique et du stockage de données bénéficient des circuits imprimés Any Layer HDI grâce à leur application dans les serveurs, les ordinateurs haute performance et les périphériques de stockage. Les performances électriques supérieures et la haute densité d'interconnexion permettent de répondre aux demandes sans cesse croissantes de vitesses de traitement plus rapides et de bande passante de données plus importante.

En conclusion, la polyvalence des circuits imprimés Any Layer HDI les rend indispensables dans l'avancement des produits électroniques. Que ce soit pour l'électronique grand public, les équipements médicaux, l'aérospatiale et la défense, l'automobile ou l'informatique, les circuits imprimés Any Layer à interconnexion haute densité fournissent la base pour la prochaine génération de systèmes d'assemblage haute densité.

Personnalisation :

Nos circuits imprimés Any Layer à interconnexion haute densité (HDI) offrent des services de personnalisation de produits haut de gamme pour répondre aux exigences des applications électroniques avancées. Avec une taille de trou minimum de 0,1 mm, nos cartes de câblage haute densité sont conçues pour prendre en charge des tracés complexes et une densité de composants élevée.

Le nombre de couches pour nos circuits imprimés Any Layer HDI est entièrement personnalisable, permettant une flexibilité de conception et de fonctionnalité essentielle à la technologie d'interconnexion haute densité. Les clients ont la possibilité de spécifier le nombre exact de couches nécessaires pour leur application particulière.

L'assurance qualité est une priorité absolue, et nous effectuons des tests approfondis à l'aide des méthodes de test par sonde volante et de test électronique pour garantir la fiabilité et les performances de nos circuits imprimés HDI.

Construits avec un matériau FR-4 durable, nos circuits imprimés sont conçus pour durer et peuvent résister aux rigueurs des appareils électroniques complexes. Le matériau FR-4 offre une excellente isolation électrique et une stabilité pour vos applications HDI.

La personnalisation s'étend également aux préférences esthétiques, avec des options de couleur de sérigraphie disponibles en blanc, noir ou jaune pour correspondre à votre conception de produit ou à vos exigences de marque. Nos circuits imprimés Any Layer à interconnexion haute densité sont non seulement fonctionnels, mais aussi visuellement adaptés à vos spécifications.

Support et services :

Nos circuits imprimés Any Layer à interconnexion haute densité (HDI) sont conçus pour offrir des performances et une fiabilité supérieures pour les applications exigeantes. Afin de vous garantir de tirer le meilleur parti de notre produit, nous fournissons un support technique complet et des services adaptés à vos besoins. Notre support comprend une assistance pour les considérations de conception, la sélection des matériaux et les recommandations de superposition pour optimiser les performances de vos circuits imprimés HDI.

Nous offrons également des conseils détaillés sur la disposition, le routage et la gestion thermique pour garantir une intégrité de signal de haute qualité et une fiabilité à long terme. Notre équipe technique est équipée pour vous aider à relever tous les défis liés à l'utilisation de nos circuits imprimés Any Layer HDI, y compris le dépannage et l'optimisation des processus de fabrication.

Pour toute demande ou problème technique, notre équipe de support dédiée est disponible pour fournir des conseils et des solutions d'experts. Nous nous engageons à vous fournir l'assistance nécessaire pour intégrer nos circuits imprimés Any Layer HDI de manière transparente dans vos projets, en garantissant une fonctionnalité et des performances optimales.

Nos services comprennent des mises à jour et des recommandations de produits continues afin que vous puissiez rester informé des dernières avancées en matière de technologie HDI. Nous nous engageons à l'amélioration continue et à la satisfaction du client, et nous nous efforçons de fournir des services qui améliorent la valeur et l'efficacité de nos circuits imprimés Any Layer HDI.
