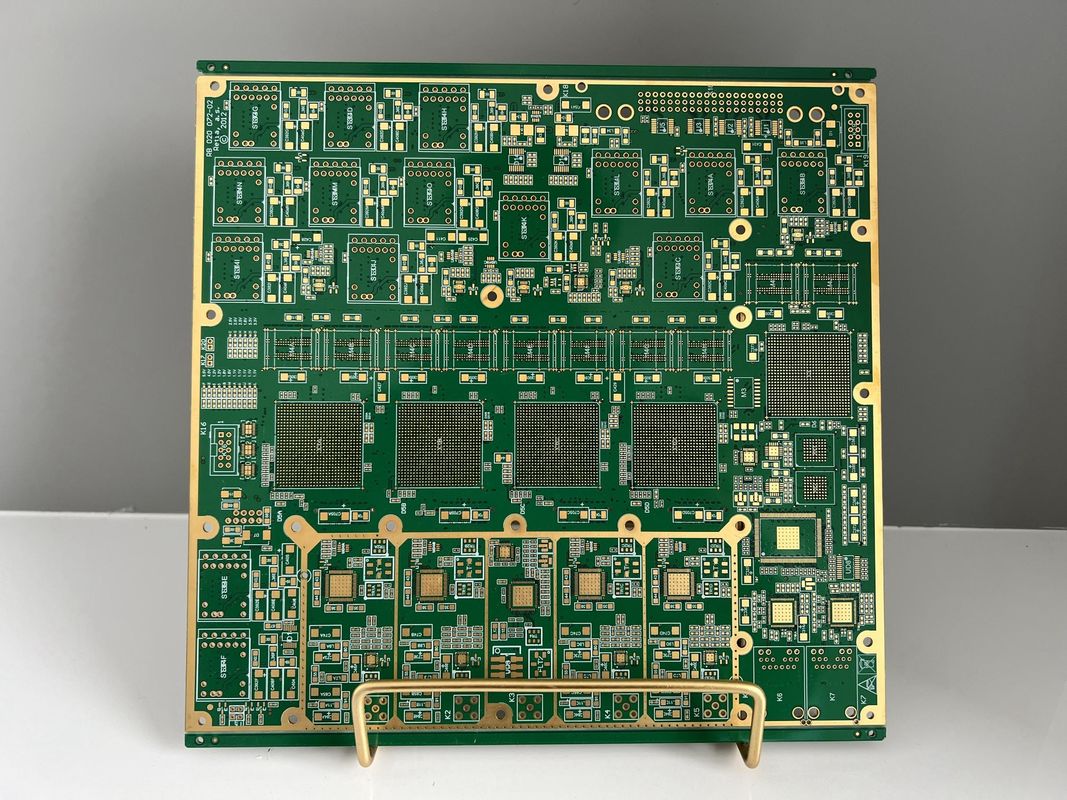

HDI haute performance N'importe quelle couche de carte de PCB ENIG Finition de surface 0,2-6 mm

Description du produit :

Les circuits imprimés (PCB) à interconnexion haute densité (HDI) Any Layer sont le summum de la technologie des PCB, répondant aux projets de cartes de câblage complexes et haute densité dans diverses industries. Ces cartes sont conçues pour répondre aux exigences strictes des applications à haute vitesse et haute fréquence où l'espace, le poids et les performances sont des facteurs critiques. Avec la capacité d'avoir n'importe quel nombre de couches, ces PCB HDI Any Layer offrent une flexibilité de conception inégalée, ce qui en fait un excellent choix pour les assemblages électroniques avancés.

L'une des caractéristiques les plus remarquables des PCB HDI Any Layer est leur capacité à gérer un nombre de couches étendu. Cela permet de compresser une quantité importante de circuits dans un petit facteur de forme, ce qui est essentiel pour les appareils électroniques modernes qui nécessitent un câblage complexe et une fonctionnalité élevée. La technologie Any Layer permet d'établir des connexions entre n'importe quelles couches du PCB, ce qui optimise l'intégrité du signal et les performances électriques du produit final.

En termes de finitions de surface, les PCB HDI Any Layer sont disponibles avec une variété d'options, notamment le nivellement à chaud (HASL), l'or par immersion de nickel chimique (ENIG), l'argent par immersion et les conservateurs de soudabilité organiques (OSP). Chacune de ces finitions de surface offre des avantages uniques. Le HASL est économique et offre une bonne soudabilité, tandis que l'ENIG offre une excellente résistance à la corrosion et est idéal pour les composants à pas fin. L'argent par immersion est connu pour son excellente planéité et sa conductivité, et l'OSP fournit une surface propre et sans plomb, adaptée aux exigences de soudage complexes.

Le poids du cuivre est un autre attribut critique de ces cartes de câblage haute densité. Avec des options allant de 0,5 oz à 6 oz, les PCB HDI Any Layer peuvent répondre à diverses exigences de transport de courant, garantissant qu'ils peuvent être adaptés pour répondre aux besoins en alimentation et en signal de l'application. Les poids de cuivre plus élevés sont particulièrement bénéfiques dans les applications où la gestion thermique est une préoccupation, car ils aident à dissiper la chaleur plus efficacement.

Le contrôle de l'impédance est une spécification critique dans la conception et la production des PCB HDI Any Layer. Ces cartes sont conçues avec précision pour garantir que l'impédance des pistes et des vias répond aux exigences spécifiques de l'application. Ceci est crucial pour maintenir l'intégrité du signal, en particulier dans les circuits à haute vitesse et haute fréquence où toute déviation peut entraîner une perte ou une réflexion du signal.

De plus, les aspects esthétiques et fonctionnels des PCB HDI Any Layer sont pris en compte avec la disponibilité de diverses couleurs de sérigraphie, notamment blanc, noir et jaune. La couche de sérigraphie est essentielle pour ajouter des marquages lisibles par l'homme sur le PCB, tels que les identifiants de composants et les points de test, qui facilitent l'assemblage et le dépannage. Le choix de la couleur peut améliorer la visibilité de ces marquages ou fournir un aspect spécifique pour correspondre à l'image de marque ou aux préférences de conception du produit final.

Les PCB HDI Any Layer représentent un bond en avant dans la fabrication des PCB, répondant aux demandes évolutives d'électronique plus compacte, plus efficace et plus performante. Ces cartes sont particulièrement adaptées aux applications dans les télécommunications, les dispositifs médicaux, la défense et l'aérospatiale, et tout autre domaine où un emballage électronique avancé est requis. Avec leur excellente fiabilité d'interconnexion, leur nombre élevé de couches et leurs caractéristiques électriques supérieures, les PCB HDI Any Layer sont un choix stratégique pour les concepteurs cherchant à repousser les limites de la conception électronique et à acquérir un avantage concurrentiel sur leurs marchés respectifs.

En conclusion, les PCB HDI Any Layer témoignent des avancées de la technologie des PCB. Ils offrent une combinaison de nombre de couches élevé, de finitions de surface polyvalentes, d'options de poids de cuivre substantielles, de contrôle d'impédance strict et d'une gamme de couleurs de sérigraphie, ce qui en fait une solution personnalisable pour les exigences de câblage complexes et haute densité. Que vous travailliez sur un appareil électronique grand public de pointe ou un composant aérospatial critique, les PCB HDI Any Layer offrent la fiabilité, les performances et la précision nécessaires pour donner vie à vos projets innovants.

Caractéristiques :

• Nom du produit : PCB HDI Any Layer
• Carte d'interconnexion haute densité
• Carte de circuit imprimé multicouche haute densité
• Carte d'interconnexion Any Layer
• Couleur de la sérigraphie : Blanc, Noir, Jaune
• Anneau annulaire minimum : 3 mil
• Taille minimale du trou : 0,1 mm
• Tests : Test par sonde volante, Test électronique
• Couleur du masque de soudure : Vert, Rouge, Bleu, Noir, Jaune, Blanc

Paramètres techniques :

Applications :

Le PCB HDI (High-Density Interconnect) Any Layer est une carte de circuit imprimé multicouche haute densité sophistiquée, spécialement conçue pour répondre aux besoins complexes de l'électronique moderne. Les attributs du produit tels qu'un anneau annulaire minimum de 3 mil, l'utilisation du matériau FR-4, le contrôle de l'impédance et une largeur/espacement de ligne minimum de 3 mil/3 mil, en font un choix idéal pour un large éventail d'applications et de scénarios.

L'une des principales occasions d'application des PCB HDI Any Layer est le domaine de l'informatique haute performance. La haute densité de ces cartes leur permet de prendre en charge la dernière génération de processeurs et de modules mémoire, qui nécessitent une carte de circuit imprimé multicouche haute densité pour gérer plusieurs signaux à haute vitesse. Le contrôle précis de l'impédance assure l'intégrité du signal pour les transferts de données à haute vitesse, ce qui rend ces cartes parfaites pour les serveurs, les centres de données et les supercalculateurs.

De plus, la carte d'interconnexion haute densité est cruciale dans le domaine des télécommunications. Les appareils tels que les smartphones, les tablettes et autres systèmes de communication sans fil bénéficient de la taille compacte et des performances électriques améliorées que ces PCB offrent. Les PCB HDI Any Layer permettent une disposition plus dense des composants, ce qui est essentiel pour l'électronique portable qui a un espace limité mais nécessite une fonctionnalité élevée.

Dans l'industrie médicale, les PCB HDI Any Layer sont utilisés dans les équipements médicaux critiques. Les appareils tels que les appareils d'IRM, les scanners CT et autres outils de diagnostic dépendent de la haute précision et de la fiabilité que ces PCB offrent. La capacité de résister aux tests par sonde volante et aux tests électroniques garantit que chaque carte répond aux exigences strictes nécessaires aux applications médicales.

En outre, ces PCB sont également répandus dans le secteur automobile, où l'électronique avancée est de plus en plus courante. Des unités de contrôle moteur aux systèmes d'infodivertissement, les PCB HDI Any Layer offrent la fiabilité et la durabilité nécessaires pour résister aux environnements difficiles rencontrés dans les applications automobiles.

Enfin, les systèmes aérospatiaux et de défense utilisent également les PCB HDI Any Layer pour leurs systèmes électroniques avancés. Ces secteurs exigent des composants capables de fonctionner de manière fiable dans des conditions extrêmes, et la robustesse du matériau FR-4 combinée aux capacités d'interconnexion haute densité en fait un choix évident.

En conclusion, les PCB HDI Any Layer sont polyvalents et peuvent être appliqués dans diverses industries de haute technologie en raison de leurs performances électriques supérieures, de leur fiabilité et de leur évolutivité. Qu'il s'agisse de l'informatique, des télécommunications, du médical, de l'automobile ou de l'aérospatiale et de la défense, ces cartes de circuit imprimé multicouches haute densité sont conçues pour fonctionner dans les conditions les plus exigeantes.

Personnalisation :

Nos PCB HDI Any Layer offrent une gamme de services de personnalisation de produits pour répondre aux besoins exigeants des systèmes d'assemblage haute densité. Nous proposons des options de test complètes, y compris le test par sonde volante et le test électronique, pour garantir que chaque carte d'interconnexion Any Layer répond à nos normes de qualité rigoureuses.

La taille minimale du trou fini que nous pouvons réaliser est aussi petite que 0,1 mm, ce qui permet des conceptions de cartes d'interconnexion de circuits intégrés haute densité nécessitant des motifs précis et complexes. Nos options de couleur de masque de soudure comprennent le vert, le rouge, le bleu, le noir, le jaune et le blanc, vous donnant la flexibilité de choisir l'esthétique parfaite pour votre projet.

Nous répondons également à diverses exigences en termes de poids de cuivre, allant de 0,5 oz à 6 oz, pour répondre à différentes capacités de transport de courant et besoins de durabilité. De plus, notre technologie permet une largeur et un espacement de ligne minimum de 3 mil/3 mil, ce qui est crucial pour les conceptions complexes associées aux cartes d'interconnexion Any Layer.

Support et services :

Nos PCB HDI Any Layer sont accompagnés d'un support technique et de services complets pour garantir le plus haut niveau de satisfaction. Grâce à notre technologie de pointe d'interconnecteur haute densité (HDI), nous pouvons prendre en charge des conceptions complexes avec une fiabilité et une précision élevées. Notre support comprend :

Consultation de conception : Notre équipe d'experts est disponible pour aider aux considérations de conception de PCB, en veillant à ce que votre disposition soit optimisée pour la technologie HDI Any Layer.

Support de fabrication : Nous vous guidons tout au long du processus de fabrication, en fournissant des informations sur la sélection des matériaux, la superposition des couches et les capacités des processus pour répondre à vos exigences.

Assurance qualité : Nos produits sont soumis à des procédures rigoureuses de test et de contrôle qualité pour garantir qu'ils répondent à toutes les normes de l'industrie et à vos exigences de qualité spécifiques.

Documentation technique : Nous fournissons une documentation détaillée couvrant les spécifications, les instructions de manipulation et les directives pour les meilleures pratiques lors de l'assemblage et de l'intégration.

Support après-vente : Notre engagement envers vous se poursuit après la livraison avec un support après-vente pour résoudre tout problème ou préoccupation qui pourrait survenir lors de l'utilisation de nos PCB HDI Any Layer.

Pour toute question technique ou assistance avec vos PCB HDI Any Layer, notre équipe de support dédiée est prête à vous aider à obtenir les meilleures performances possibles de votre produit.
