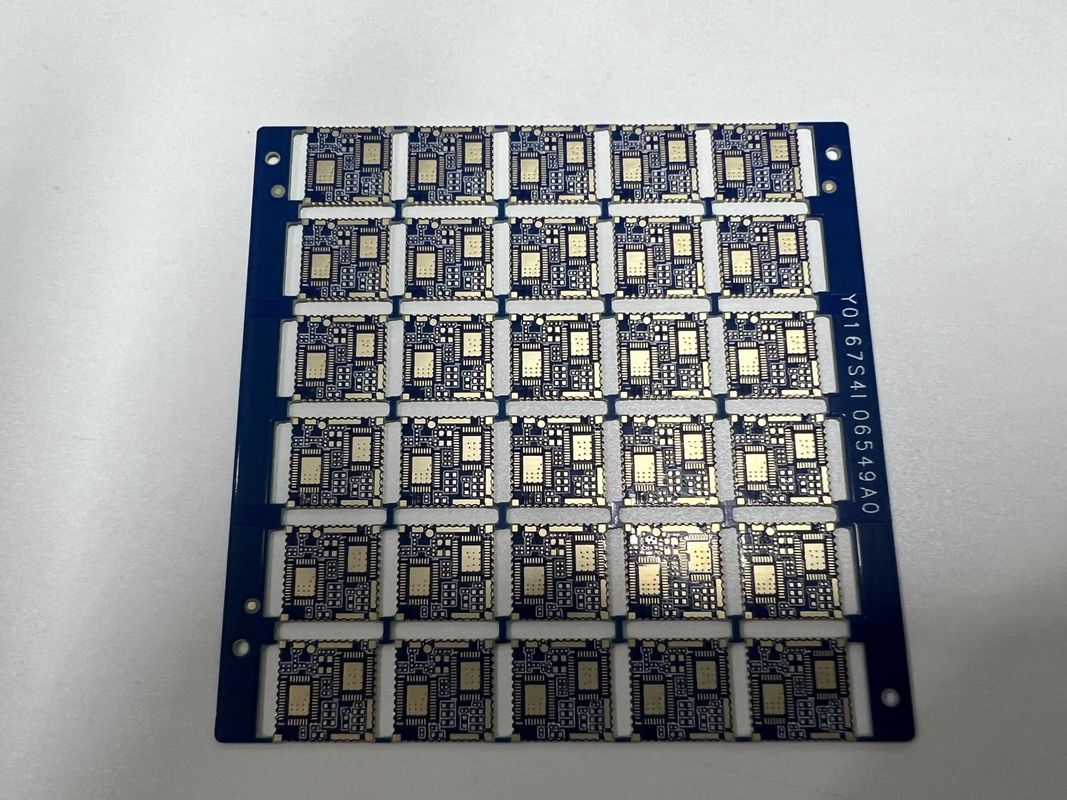

Plaque de circuits imprimés multiclasses à impédance multicouche avec technologie de montage de surface

Description du produit :

La carte PCB multicouche est une solution avancée conçue pour répondre aux besoins complexes de l'électronique moderne, en accueillant des spécifications d'impédance multiclasse pour garantir l'intégrité du signal dans diverses applications. Fabriqués avec précision, nos PCB multicouches vont de 4 à 22 couches, offrant la polyvalence nécessaire pour prendre en charge une large gamme d'appareils électroniques, des gadgets simples aux systèmes aérospatiaux sophistiqués. Le système de couches complexe permet l'optimisation de l'espace et l'amélioration des performances électriques, ce qui en fait une pierre angulaire pour les circuits à haute vitesse.

Conçus par des experts pour répondre à des exigences spéciales, nos PCB multicouches intègrent un contrôle d'impédance multiclasse. Cette fonctionnalité est cruciale pour maintenir l'intégrité du signal, en particulier dans les conceptions à haute vitesse où les désadaptations d'impédance peuvent entraîner des réflexions de signal et une perte d'intégrité du signal. Notre processus de conception méticuleux garantit que les valeurs d'impédance sont précisément adaptées aux tolérances spécifiées, offrant des performances électriques fiables et cohérentes sur l'ensemble de la carte de circuit.

Avec un poids de cuivre substantiel de 12 OZ, nos PCB multicouches offrent une distribution de puissance améliorée, une résistance mécanique accrue et une gestion thermique améliorée. Le poids de cuivre plus élevé permet une capacité de courant plus élevée, ce qui rend ces PCB idéaux pour les applications de haute puissance. De plus, l'épaisseur accrue du cuivre contribue à réduire le risque de défaillance du circuit due au stress thermique, garantissant une durée de vie plus longue à vos composants électroniques.

Nos cartes PCB multicouches sont livrées avec une variété de finitions de surface, répondant à différentes exigences environnementales et d'assemblage. Les options comprennent le nivellement par soudure à l'air chaud (HASL), l'or par immersion, l'étain par immersion, l'argent par immersion, le doigt plaqué or et les conservateurs de soudabilité organiques (OSP). Chaque finition offre des avantages uniques, tels qu'une soudabilité améliorée, une résistance à l'usure accrue ou une durée de conservation prolongée. Les clients peuvent sélectionner la finition la plus appropriée pour répondre aux besoins spécifiques de leur application, garantissant ainsi les meilleures performances et la longévité de leurs produits.

Pour assurer le plus haut niveau de protection pendant le transport et le stockage, nos PCB multicouches sont scellés sous vide avant d'être placés dans une boîte en carton robuste. Cette méthode d'emballage empêche non seulement l'humidité et les contaminants de compromettre les cartes, mais offre également une excellente protection physique contre les chocs et les vibrations. Le processus d'emballage soigné garantit que les PCB arrivent à destination en parfait état, prêts à être utilisés immédiatement dans votre processus de fabrication.

En résumé, nos cartes PCB multicouches se distinguent dans l'industrie en raison de leur qualité de fabrication exceptionnelle, de leurs fonctionnalités avancées et de leurs applications polyvalentes. L'intégration du contrôle d'impédance multiclasse, d'une large gamme d'options de couches, d'un poids de cuivre substantiel, de diverses finitions de surface et d'un emballage sécurisé fait de ces PCB un choix de premier ordre pour les entreprises cherchant à améliorer leurs produits électroniques. Que vous soyez impliqué dans l'électronique grand public, les dispositifs médicaux, les systèmes automobiles ou tout autre domaine qui repose sur des circuits précis et fiables, nos PCB multicouches sont conçus pour propulser votre technologie.

Caractéristiques :

• Nom du produit : Carte PCB multicouche
• Taille : /
• Exigences spéciales : Impédance multiclasse
• Emballage : Emballage sous vide avec boîte en carton
• Épaisseur du cuivre : 0,5 oz - 6 oz
• Épaisseur : 0,2 mm - 6,0 mm
• PCB 12 couches
• PCB 20 couches
• Carte imprimée multicouche

Paramètres techniques :

Applications :

La carte PCB multicouche, avec sa capacité à prendre en charge des motifs de circuits complexes et denses, est un composant essentiel dans l'industrie électronique contemporaine. Ces cartes sont disponibles dans diverses configurations, y compris les PCB 16 couches et les PCB 20 couches, conçues pour répondre aux exigences de circuits complexes des appareils électroniques avancés. Le produit est livré avec l'assurance d'un emballage de qualité, comprenant un emballage sous vide avec une boîte en carton pour garantir que les PCB sont livrés sans aucun dommage ni contamination.

Avec une taille de panneau maximale de 600 mm * 1200 mm, ces PCB multicouches conviennent aux applications à grande échelle qui nécessitent une connectivité étendue au sein d'une seule carte. La taille minimale du trou de 0,2 mm permet des interconnexions à haute densité, ce qui rend ces cartes idéales pour les applications où l'espace est limité et où une intégrité de signal élevée est une nécessité.

La technologie de montage en surface (SMT) fait partie intégrante de ces PCB, ce qui les rend adaptés aux lignes d'assemblage automatisées et aux processus de fabrication à haute vitesse. Cette technologie permet le placement efficace des composants sur les PCB, ce qui en fait un élément essentiel dans la production d'électronique complexe telle que les smartphones, les ordinateurs et les dispositifs médicaux.

Les options polyvalentes de traitement de surface, y compris HASL, l'or par immersion, l'étain par immersion, l'argent par immersion, le doigt plaqué or et OSP, offrent non seulement une excellente planéité de surface pour le montage des composants, mais garantissent également la fiabilité et les performances à long terme des PCB. Ces finitions de surface répondent à diverses exigences d'application, qu'il s'agisse d'améliorer la soudabilité, de prévenir l'oxydation ou d'assurer une faible résistance de contact.

Les applications de ces cartes PCB multicouches couvrent un large éventail de scénarios. Dans le domaine de l'électronique grand public, les PCB 16 couches se trouvent couramment dans les appareils informatiques haute performance et les consoles de jeux où la gestion thermique et les contraintes d'espace sont critiques. Pendant ce temps, les PCB 20 couches sont souvent utilisés dans l'infrastructure des serveurs et les équipements de télécommunications où plusieurs couches de signal sont nécessaires pour la transmission de données à haute vitesse. Les dispositifs médicaux avec des normes de fiabilité strictes bénéficient de la précision et de la durabilité de ces PCB multicouches, en particulier dans les équipements d'imagerie et de diagnostic critiques.

Dans les secteurs aérospatial et de la défense, la demande de PCB capables de résister à des conditions extrêmes sans compromettre les performances fait de ces cartes multicouches un excellent choix. La nature robuste des PCB 16 et 20 couches, combinée à leurs traitements de surface avancés, garantit qu'ils peuvent supporter les rigueurs de l'exploration spatiale et des opérations de défense. De plus, dans les applications industrielles, ces PCB sont indispensables pour les systèmes de contrôle automatisés, les convertisseurs de puissance et les machines complexes qui nécessitent des composants électroniques fiables et efficaces.

En conclusion, le produit Carte PCB multicouche est une solution polyvalente et fiable pour une multitude d'occasions et de scénarios d'application électronique. Avec des fonctionnalités telles que la grande taille de panneau, la précision des trous fins, la SMT avancée et une gamme de finitions de surface, ces PCB sont bien équipés pour répondre aux demandes évolutives de l'industrie électronique.

Personnalisation :

Notre produit Carte PCB multicouche offre une gamme complète de services de personnalisation de produits pour répondre aux besoins des appareils électroniques complexes. Équipés de la technologie de montage en surface (SMT), nous assurons un moyen fiable et efficace de placer les composants électroniques sur la surface de la carte.

La finition de surface est un aspect crucial des performances et de la longévité des PCB. Nous proposons une variété de finitions de surface, y compris HASL, l'or par immersion, l'étain par immersion, l'argent par immersion, le doigt plaqué or et OSP, pour répondre aux différentes applications et exigences.

Nous comprenons l'importance du contrôle d'impédance dans les cartes de circuits multicouches, en particulier pour la transmission de signaux à haute vitesse. Par conséquent, nous proposons une personnalisation spéciale pour les exigences d'impédance multiclasse afin d'assurer l'intégrité du signal tout au long du PCB.

Pour les projets à grande échelle, nous pouvons accueillir une taille de panneau maximale allant jusqu'à 600 mm * 1200 mm. Cette fonctionnalité est particulièrement bénéfique pour les applications industrielles où des tailles de cartes plus grandes sont une nécessité.

Notre service de personnalisation de cartes PCB multicouches offre une large gamme d'options en termes de nombre de couches. Allant de 4 à 32 couches, nous pouvons répondre à diverses complexités, y compris les PCB 12 couches et les PCB 14 couches, ce qui fait de nous un choix polyvalent pour vos besoins de fabrication de PCB.

Support et services :

La carte PCB multicouche est un composant électronique de haute qualité et haute densité conçu pour répondre aux besoins exigeants des appareils électroniques sophistiqués. Notre support technique et nos services pour ce produit sont conçus pour fournir une assistance complète afin de garantir que votre carte PCB multicouche fonctionne de manière optimale tout au long de son cycle de vie.

Le support technique produit comprend :

• Une assistance au dépannage pour aider à diagnostiquer et à résoudre tout problème que vous pourriez rencontrer avec votre carte PCB multicouche.
• Des conseils sur les meilleures pratiques pour la manipulation, l'installation et la maintenance de la carte afin de maximiser la durée de vie et les performances de votre produit.
• L'accès à une base de connaissances remplie de documentation détaillée, de FAQ et d'articles techniques couvrant un large éventail de sujets liés à la carte PCB multicouche.

Les services produit comprennent :

• Des mises à jour régulières du firmware et du logiciel pour améliorer les fonctionnalités, ajouter de nouvelles fonctionnalités et protéger contre les vulnérabilités.
• Des options de garantie étendue et de plans de service pour offrir une tranquillité d'esprit et une protection supplémentaires pour votre investissement.

Notre engagement envers la qualité signifie que nous sommes là pour vous accompagner depuis la conception initiale et le prototypage jusqu'à la production à grande échelle et au-delà. Nous nous engageons à garantir que votre expérience avec notre carte PCB multicouche soit tout simplement excellente.
