Les circuits imprimés HDI Any Layer PCB (High-Density Integrated Circuit Interconnection Boards) représentent l'avant-garde de la technologie moderne des circuits imprimés (PCB), répondant à l'évolution du besoin de circuits imprimés de plus petite taille, de plus grande densité et de plus grande densité.plus efficaceNos PCB HDI de pointe offrent des performances et une fiabilité inégalées pour un large éventail d'applications, y compris, mais sans s'y limiter,les télécommunications, électronique grand public, automobile et appareils médicaux.
Nos circuits imprimés HDI sont fabriqués avec précision et les normes de qualité les plus élevées, garantissant que chaque carte répond aux exigences rigoureuses des circuits électroniques complexes d'aujourd'hui.Avec des délais allant de 2 à 5 jours, nous nous engageons à livrer vos PCB HDI Any Layer rapidement sans compromettre la qualité, ce qui vous permet d'accélérer votre cycle de développement de produit et d'aller sur le marché plus rapidement.
La finition de surface d'un PCB joue un rôle essentiel dans ses performances et sa longévité..Les options incluent le HASL (nivellement de la soudure à l'air chaud), l'ENIG (or d'immersion en nickel sans électro), l'argent d'immersion et les conservateurs de soudure organique (OSP).Chacune de ces finitions offre des avantages uniques, tels qu'une excellente soudabilité, une résistance à la corrosion et une bondabilité des fils, garantissant que votre PCB HDI Any Layer conserve son intégrité tout au long de sa durée de vie.
Pour assurer la plus haute qualité de nos cartes d'interconnexion de circuits intégrés à haute densité, nous utilisons des méthodes de test avancées telles que le test de la sonde volante et le test E.Ces protocoles de test sophistiqués nous permettent de détecter tout problème potentiel au début du processus de fabrication., évitant ainsi des retouches coûteuses ou des défaillances sur le terrain.C'est pourquoi nous investissons massivement dans des équipements de pointe et des techniciens qualifiés pour effectuer des inspections complètes sur chaque PCB HDI que nous produisons..
L'un des attributs les plus importants de nos PCB HDI Any Layer est la taille minimale du trou fini de 0,1 mm. Cette capacité exceptionnelle permet la création de caractéristiques extrêmement fines,qui est essentiel pour les conceptions d'interconnexions à haute densité où l'espace est précieuxLa capacité d'accueillir de telles petites voies permet de concevoir des circuits plus complexes et compacts, ce qui permet d'atteindre une fonctionnalité plus élevée dans des facteurs de forme plus petits.Cet attribut est particulièrement bénéfique pour les applications où l'économie d'espace et l'amélioration des performances sont primordiales.
La taille minimale du trou de 0,1 mm reflète non seulement nos capacités techniques, mais aussi notre engagement envers l'innovation et la poursuite continue de repousser les limites de la conception de PCB.Cette caractéristique facilite l'intégration de plusieurs couches dans le PCBEn exploitant les capacités avancées de nos circuits imprimés HDI Any Layer, nous avons développé une technologie de communication qui permet d'améliorer les performances électriques et l'intégrité du signal.Les concepteurs et les ingénieurs peuvent réaliser leurs projets les plus ambitieux en toute confiance..
En conclusion, nos PCB HDI Any Layer fournissent une solution d'interconnexion robuste et fiable pour les circuits intégrés à haute densité.des protocoles de test rigoureux, et des caractéristiques de conception avancées telles qu'une taille minimale de trou fini de 0,1 mm, nos produits sont conçus pour répondre aux défis de l'industrie électronique actuelle.Que vous développiez une technologie de pointe ou que vous optimisiez des conceptions existantes, nos circuits imprimés interconnectés à haute densité sont le choix idéal pour atteindre des performances élevées, fiabilité et efficacité dans vos produits électroniques.
Paramètre technique | Spécification |
---|---|
Taille minimale du trou | 0.1 mm |
Min. Taille du trou fini | 0.1 mm |
Finition de surface | HASL, ENIG, Immersion Silver, OSP, qui est une société de fabrication |
Temps de réalisation | 2 à 5 jours |
Tests | Test avec sonde volante, E-test |
Couleur écran de soie | Blanc, noir, jaune |
Largeur minimale de ligne/espacement | 3 millilitres ou 3 millilitres |
Nombre de couches | Toute couche |
Poids du cuivre | 0.5 oz à 6 oz |
Épaisseur | 0.2 mm à 6.0 mm |
Les circuits imprimés à haute densité interconnect Any Layer (HDI Any Layer) sont à la pointe de la technologie avancée des circuits imprimés, offrant une flexibilité et une précision inégalées.Avec la capacité d'accueillir n'importe quel nombre de couches, ces cartes sont conçues pour répondre aux exigences rigoureuses des appareils électroniques sophistiqués.les rendant idéales pour les applications où l'espace est à la prime et une grande intégrité du signal est un must.
L'un des principaux scénarios d'application des PCB HDI AnyLayer est dans le domaine de l'électronique grand public.où la technologie des cartes d'interconnexion à haute densité permet un plus grand nombre de fonctions dans un facteur de forme plus petitEn outre, la technologie portable, qui nécessite des conceptions compactes et efficaces,bénéficie de manière significative de la capacité de la carte d'interconnexion à couche quelconque à empiler les couches densément sans compromettre les performances.
Dans le domaine des dispositifs médicaux, les PCB HDI Any Layer sont essentiels pour garantir que les équipements tels que les dispositifs de diagnostic portables et les systèmes de surveillance portables restent fiables et précis.La précision fine de ces PCB permet la transmission de signaux à grande vitesse nécessaire pour la technologie médicale critique, fournissant des diagnostics et des traitements vitaux dans une empreinte miniaturisée.
Les systèmes aérospatiaux et de défense tirent également parti des capacités avancées des PCB HDI AnyLayer.les planches hautes performances qui peuvent résister à des conditions extrêmes tout en conservant une taille compacte est primordialeLa technologie HDI permet des conceptions complexes à plusieurs couches qui sont essentielles pour les systèmes de navigation, de communication et de surveillance.
Les options de couleur du masque de soudure, y compris le vert, le rouge, le bleu, le noir, le jaune et le blanc, permettent la personnalisation pour les exigences de conception spécifiques et les préférences esthétiques.combiné à un délai de livraison rapide de 2 à 5 jours, assure que les projets peuvent se dérouler rapidement sans compromettre la qualité.l'intégrité des PCB HDI Any Layer est vérifiée par des méthodes d'essai rigoureuses telles que le test par sonde volante et le test E., en veillant à ce que chaque panneau respecte les normes les plus élevées de fonctionnalité et de fiabilité.
En résumé, les PCB HDI Any Layer sont une solution polyvalente pour un large éventail d'applications où la densité, la précision et la fiabilité sont cruciales.Leur adaptabilité à n'importe quel nombre de couches et leurs normes de fabrication avancées en font un élément essentiel dans le développement électronique de pointe dans diverses industries.
Nos PCB HDI (High-Density Interconnect) Any Layer fournissent un système d'interconnexion multicouche sophistiqué avec une gamme d'options de personnalisation pour répondre à vos besoins spécifiques.Nos PCB sont idéaux pour les applications qui exigent un système d'interconnexion miniature et un système d'assemblage à haute densité, assurant des performances et une fiabilité élevées.
Choisissez parmi une variété de couleurs de sérigraphie pour correspondre à vos préférences de conception ou pour aider à différencier divers PCB dans des systèmes complexes.
Les PCB HDI Any Layer sont fabriqués à partir de matériaux FR-4 de haute qualité, connus pour leur excellente isolation électrique et leur stabilité mécanique, ce qui les rend adaptés à la plupart des applications.
Pour répondre à différentes complexités de conception et applications, nos PCB peuvent être personnalisés avec une épaisseur allant de 0,2 mm à 6,0 mm, offrant une flexibilité dans la conception de votre produit.

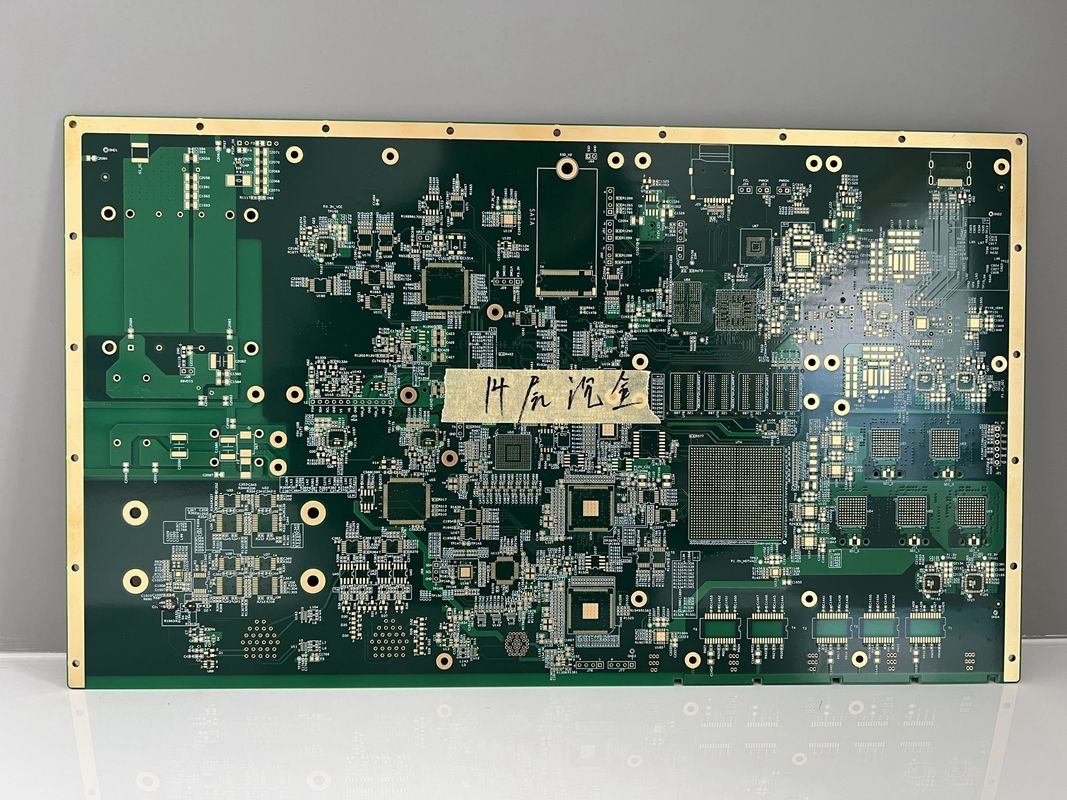

Nos procédés de fabrication de précision permettent un anneau annulaire minimum de 3 millimètres, assurant des connexions fiables et le respect de spécifications de conception strictes.
Nous comprenons l'importance du temps dans le développement de produits, c'est pourquoi nous offrons un délai de livraison rapide de 2 à 5 jours, vous permettant d'accélérer le calendrier de votre projet sans compromettre la qualité.
Nos circuits imprimés HDI AnyLayer sont conçus avec la plus grande précision et fiabilité à l'esprit,assurer des performances d'interconnexion à haute densité qui répondent aux besoins des applications électroniques sophistiquées actuellesPour vous fournir le meilleur soutien et assurer votre succès, nous offrons un soutien technique et des services complets pour nos produits HDI Any Layer PCB.
Assistance technique:
Notre équipe dédiée d'experts est disponible pour vous aider avec toute question technique ou problème que vous pourriez rencontrer.Des défis de conception aux questions concernant les spécifications des matériaux ou les processus de fabrication, nous sommes ici pour vous fournir des conseils et des solutions pour vous assurer que vos PCB fonctionnent comme prévu.
Services d'examen de conception:
Avant que votre conception de PCB ne soit mise en production, nos ingénieurs peuvent effectuer un examen approfondi pour identifier les problèmes potentiels et suggérer des améliorations.Cette approche proactive aide à minimiser le risque de retravail coûteux et garantit que vos PCB sont optimisés pour la fabrication et les performances.
Services après-vente:
Nous sommes attachés à la qualité de nos PCB HDI AnyLayer et nous nous engageons à votre satisfaction.nous continuons à fournir un soutien pour répondre à toutes vos préoccupations concernant le produitQu'il s'agisse d'une question d'installation ou de performance, notre équipe après-vente est prête à vous aider.
Assurance qualité:
Nos PCB HDI AnyLayer sont soumis à des procédures rigoureuses de test et de contrôle de qualité pour s'assurer qu'ils répondent aux normes les plus élevées de l'industrie.Nous nous engageons à fournir des produits sur lesquels vous pouvez compter pour leurs performances et leur longévité.
Documentation et ressources:
Accédez à une multitude de documents techniques, y compris des fiches de données, des manuels d'utilisation et des notes d'application, conçus pour vous fournir des informations détaillées sur nos PCB HDI Any Layer.Nos ressources en ligne vous aident à mieux comprendre et utiliser nos produits..
Pour toute assistance dont vous avez besoin avec nos PCB HDI AnyLayer, n'hésitez pas à contacter notre équipe de support technique.Nous sommes ici pour vous assurer que votre expérience avec nos produits est sans faille et réussie.
